Реле панель [C] — HITACHI EX1200-5C

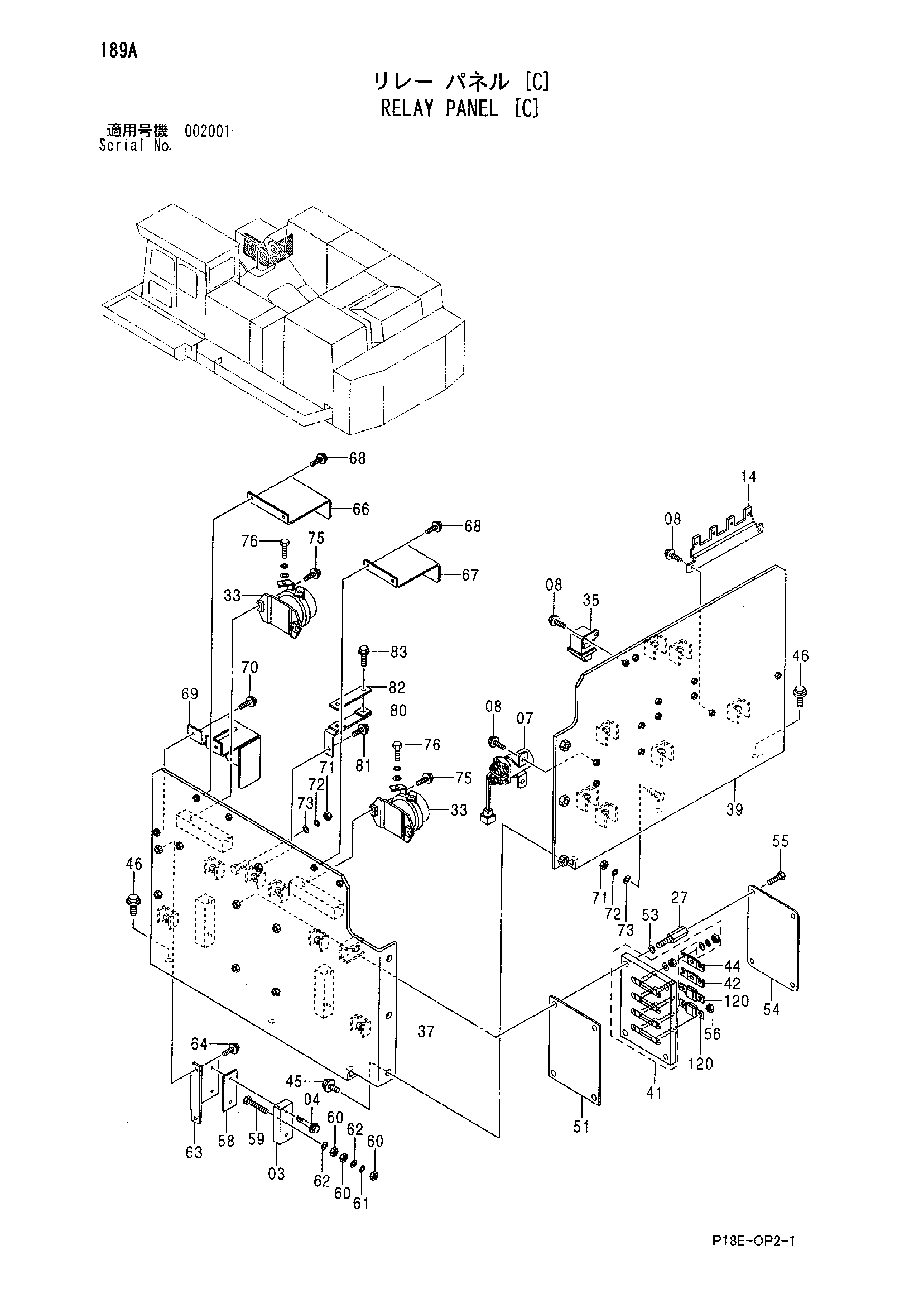

Заводская схема «Реле панель [C]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Реле панель [C] HITACHI EX1200-5C](/catalog-drawings/85/857cbb1d-3e29-4a98-88a0-d04fd5299fe9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4474207 | Держатель | 1 |
| 04 | J020845 | Болт с шайбой | 2 |
| 04 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 07 | 4287277 | Реле | 1 |
| 08 | J020616 | Болт с шайбой | 6 |
| 08 | J260616 замена: J900616 | Болт с шайбой | 6 |
| 14 | 4440951 | Кронштейн | 1 |
| 27 | 4474202 | Проставка | 4 |
| 33 | 4398041 | Реле аккумулятор | 2 |
| 35 | 4352729 | Реле | 1 |
| 37 | 6020715 | Панель | 1 |
| 39 | 6021030 | Панель | 1 |
| 41 | 4474226 | Держатель предохранитель | 1 |
| 42 | 4453533 | Предохранитель | 1 |
| 44 | 4447271 | Предохранитель | 1 |
| 45 | J021230 | Болт с шайбой | 3 |
| 45 | J271230 замена: J901230 | Болт с шайбой | 3 |
| 46 | J011230 | Болт с шайбой | 6 |
| 46 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 51 | 4474201 | Пластина | 1 |
| 53 | A590110 | Плоская шайба | 4 |
| 54 | 4474206 | Крышка | 1 |
| 55 | J020616 | Болт с шайбой | 4 |
| 55 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 56 | J950008 | Гайка | 1 |
| 58 | 4474208 | Пластина | 1 |
| 59 | M261065 | Болт | 1 |
| 60 | J950010 | Гайка | 3 |
| 61 | A590910 | Пружинная шайба | 1 |
| 62 | A590110 | Плоская шайба | 2 |
| 63 | 8088331 | Кронштейн | 1 |
| 64 | J021030 | Болт с шайбой | 2 |
| 64 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 66 | 4474204 | Крышка | 1 |
| 67 | 4474203 | Крышка | 1 |
| 68 | J020616 | Болт с шайбой | 4 |
| 68 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 69 | 3095372 | Крышка | 1 |
| 70 | J020820 | Болт с шайбой | 2 |
| 70 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 71 | J950010 | Гайка | 2 |
| 72 | A590910 | Пружинная шайба | 2 |
| 73 | A590110 | Плоская шайба | 2 |
| 75 | J020830 | Болт с шайбой | 4 |
| 75 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 76 | J900825 | Болт | 4 |
| 80 | 9759125 | Хомут | 1 |
| 81 | J021030 | Болт с шайбой | 1 |
| 81 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 82 | 9759126 | Хомут | 1 |
| 83 | J020830 | Болт с шайбой | 1 |
| 83 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 120 | 4637188 | Предохранитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
