Гидролинии рабочего оборудования: 2 (8.9m стрела) — HITACHI EX1200-5C

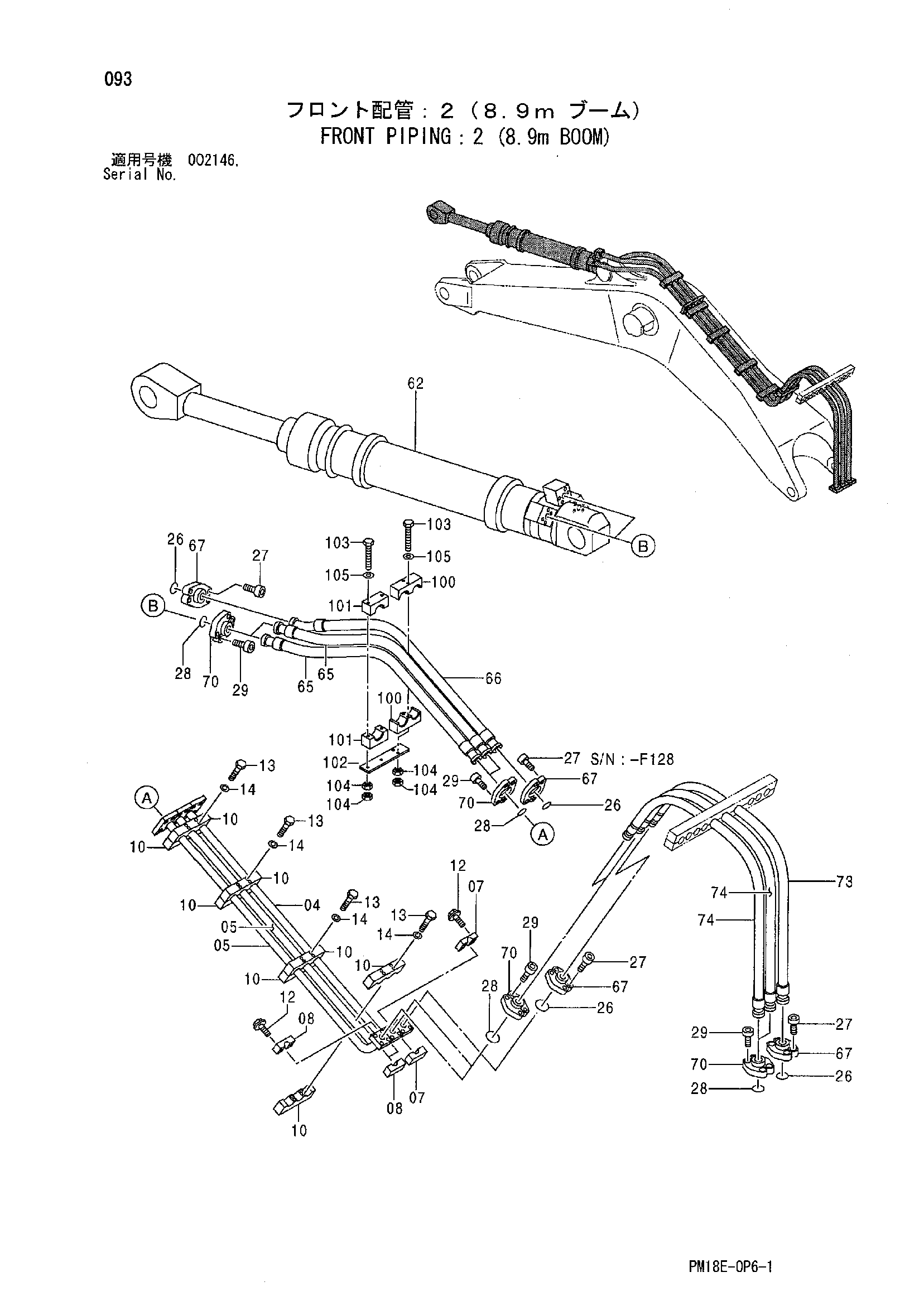

Заводская схема «Гидролинии рабочего оборудования: 2 (8.9m стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8048387 | Трубка | 1 |
| 05 | 8048388 | Трубка | 2 |
| 07 | 4439523 | Хомут трубки | 2 |
| 08 | 4342723 | Хомут трубки | 4 |
| 10 | 4439522 | Хомут трубки | 8 |
| 12 | J011200 | Болт с шайбой | 6 |
| 13 | J901400 | Болт | 16 |
| 14 | A590914 | Пружинная шайба | 16 |
| 26 | 4508805 | Уплотнительное кольцо | 5 |
| 27 | 4146848 | Болт с внутренним шестигранником | 16 |
| 28 | 4510169 | Уплотнительное кольцо | 10 |
| 29 | 4146847 | Болт с внутренним шестигранником | 32 |
| 62 | 4625478 | Гидроцилиндр рукояти | 1 |
| 63 | 4657720 | Шланг | 2 |
| 64 | 4657721 | Шланг | 1 |
| 67 | 4089703 | Разъёмный фланец | 8 |
| 70 | 4075854 | Разъёмный фланец | 16 |
| 73 | 4614301 | Шланг | 1 |
| 74 | 4614302 | Шланг | 2 |
| 100 | 4603533 | Хомут | 2 |
| 101 | 4603531 | Хомут | 2 |
| 102 | 4629666 | Опора | 1 |
| 103 | J901210 | Болт | 4 |
| 104 | J950012 | Гайка | 8 |
| 105 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
