Удлинённый рукоять 5.8m — HITACHI EX1200-5C

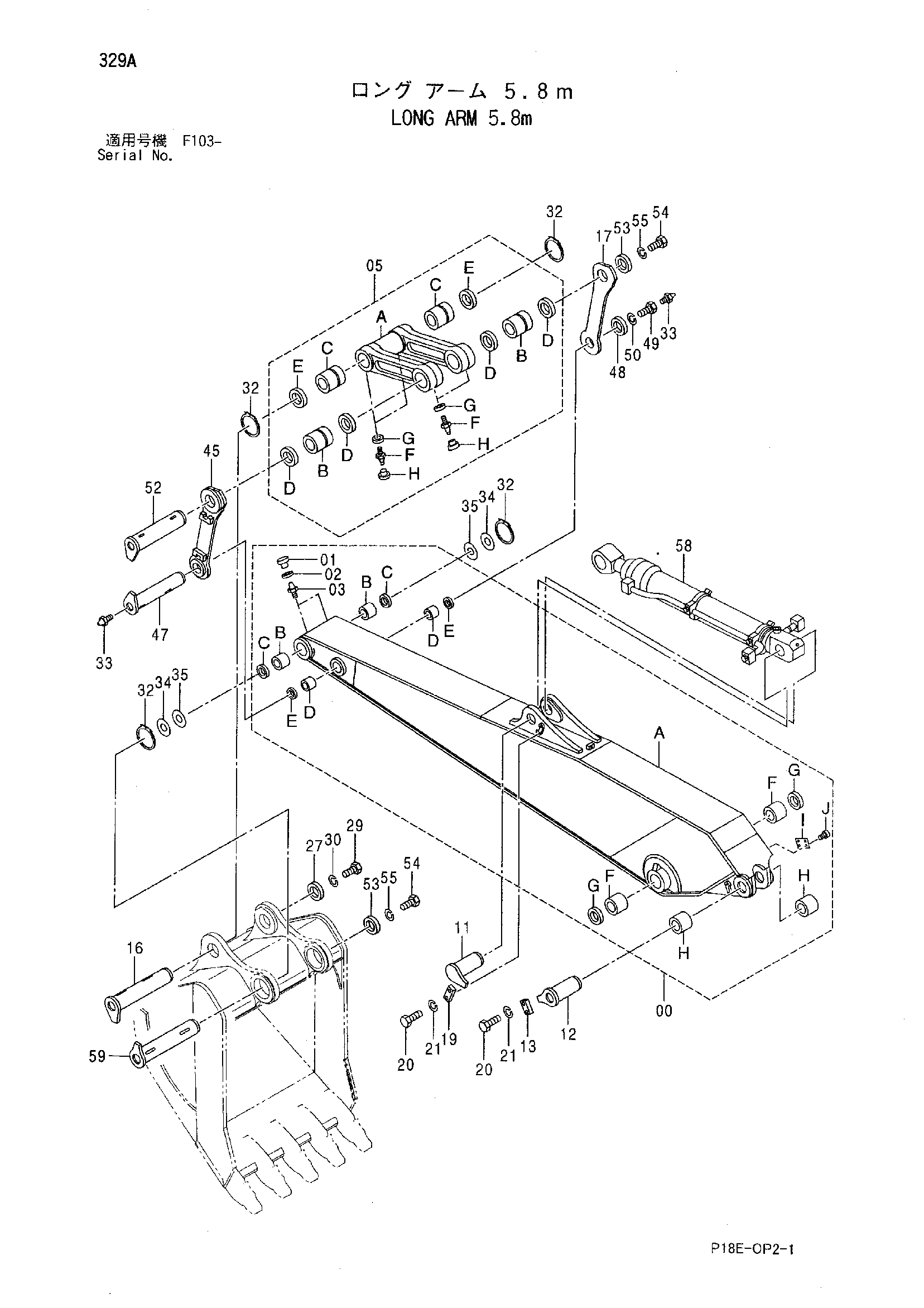

Заводская схема «Удлинённый рукоять 5.8m» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9219203	Удлинённый рукоять в сборе	1
00A	5008622	Рукоять	1
00B	3074245	Втулка	2
00C	4251753	Пылезащитное уплотнение	2
00D	4129729	Втулка	2
00E	4251212	Пылезащитное уплотнение	2
00F	4259297	Втулка	2
00G	4258580	Пылезащитное уплотнение	2
00H	4259256	Втулка	2
00I	4222972	Информационная табличка	1
00J	M492564	Приводной винт	4
01	4105912	Колпачок	2
02	4130686	Втулка	2
03	J75481	Пресс-маслёнка	2
05	9206144	Тяга A в сборе	1
05A	1029818	Тяга	1
05B	4234708	Втулка	2
05C	4461278	Втулка	2
05D	4251753	Пылезащитное уплотнение	4
05E	4251767	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	4
05G	4130686	Втулка	4
05H	4105912	Колпачок	4
11	8067795	Палец	2
12	8078146	Палец	1
13	4179432	Пластина	1
16	8089886	Палец	1
17	8065548	Тяга	1
19	4122729	Пластина	1
20	J932045	Болт	4
21	A590920	Пружинная шайба	4
27	4393381	Ограничитель	1
29	J932045	Болт	3
30	A590920	Пружинная шайба	3
32	4487585	Уплотнительное кольцо	4
33	J75481	Пресс-маслёнка	2
34	4386485	Упорная пластина 1.0mm	2
35	4386486	Упорная пластина 2.0mm	2
45	8065547	Тяга	1
47	8067798	Палец	1
48	4393378	Ограничитель	1
49	M111645 замена: J241645	Болт	3
49	J241645	Болт	3
50	A590916	Пружинная шайба	3
52	8067801	Палец	1
53	4393383	Ограничитель	2
54	J932045	Болт	6
55	A590920	Пружинная шайба	6
58	4481756	Гидроцилиндр ковша	1
58	4489143	Гидроцилиндр ковша	1
59	8065105	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
