Гусеничная цепь 710G — HITACHI EX1200-5C

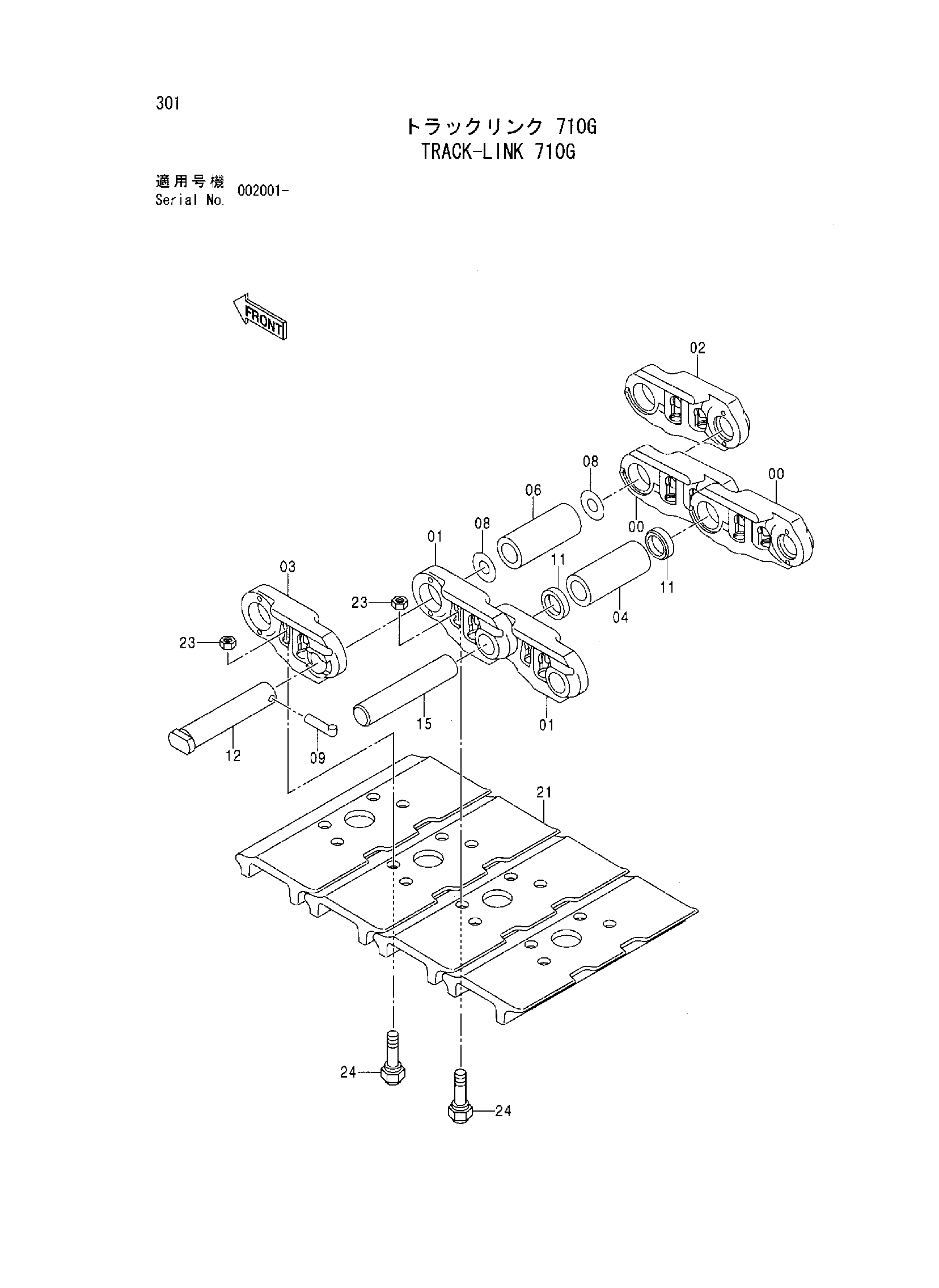

Заводская схема «Гусеничная цепь 710G» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9104794 | Гусеничная цепь в сборе | 2 | |
| 00-15 | 9104792 | Гусеничная цепь | 1 |
| 00 | 9125083 | Гусеничная цепь (правый) | 51 |
| 01 | 9125084 | Гусеничная цепь (левый) | 51 |
| 02 | 9127744 | Гусеничная цепь M (правый) | 1 |
| 03 | 9128170 | Гусеничная цепь M (левый) | 1 |
| 04 | 4278315 | Втулка гусеница | 51 |
| 06 | 4278317 | Соединительная втулка | 1 |
| 08 | 4132763 | Втулка | 2 |
| 09 | 4051870 | Палец | 1 |
| 11 | 4253964 | Уплотнение | 102 |
| 12 | 4306647 | Соединительный палец | 1 |
| 15 | 4312641 | Палец тяга | 51 |
| 21 | 4278310 | Башмак | 52 |
| 23 | 4281007 | Гайка | 208 |
| 24 | 4314542 | Болт башмак | 208 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
