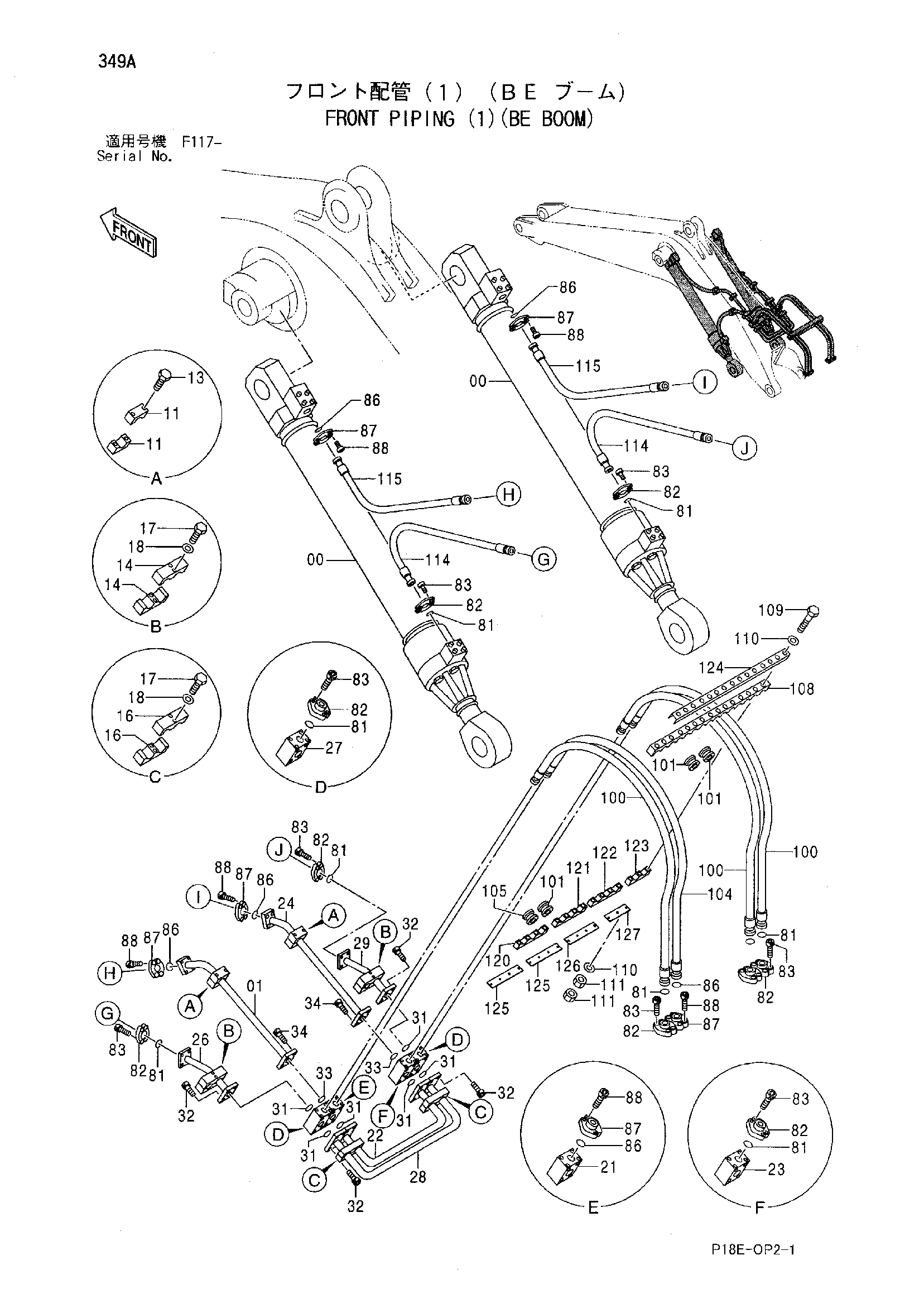

Гидролинии рабочего оборудования (1)(BE стрела) — HITACHI EX1200-5C

Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4459481	Гидроцилиндр стрелы	2
00	4468977	Гидроцилиндр стрелы	2
01	8050142	Трубка	1
11	4342723	Хомут трубки	4
13	J011200	Болт с шайбой	4
13	J271200 замена: J901200	Болт с шайбой	4
14	4439521	Хомут трубки	4
16	4439520	Хомут трубки	4
17	J901400	Болт	8
18	A590914	Пружинная шайба	8
21	3089811	Блок	1
22	8048393	Трубка	1
23	3089810	Блок	1
24	8050141	Трубка	1
26	8048391	Трубка	1
27	3051569	Блок	2
28	8048390	Трубка	1
29	8048389	Трубка	1
31	4508805	Уплотнительное кольцо	6
32	M341445	Болт с внутренним шестигранником	24
33	4510169	Уплотнительное кольцо	2
34	M341650	Болт с внутренним шестигранником	8
81	4508805	Уплотнительное кольцо	10
82	4089703	Разъёмный фланец	20
83	M341445	Болт с внутренним шестигранником	40
86	4510169	Уплотнительное кольцо	6
87	4075854	Разъёмный фланец	12
88	M341650	Болт с внутренним шестигранником	24
100	4439777	Шланг	3
101	4271800	Втулка	3
104	4439778	Шланг	1
105	4271801	Втулка	1
108	3072380	Хомут	1
109	J901010	Болт	15
110	J217083	Шайба	30
111	J950010	Гайка	30
114	4343208	Шланг	2
115	4190293	Шланг	2
120	4349850	Хомут	1
121	4349851	Хомут	1
122	4349852	Хомут	1
123	4349853	Хомут	1
124	3072409	Опора	1
125	4466457	Опора	2
126	4466458	Опора	1
127	4466459	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
