Гидролинии рабочего оборудования (стрела): 1 — HITACHI EX1200-5C

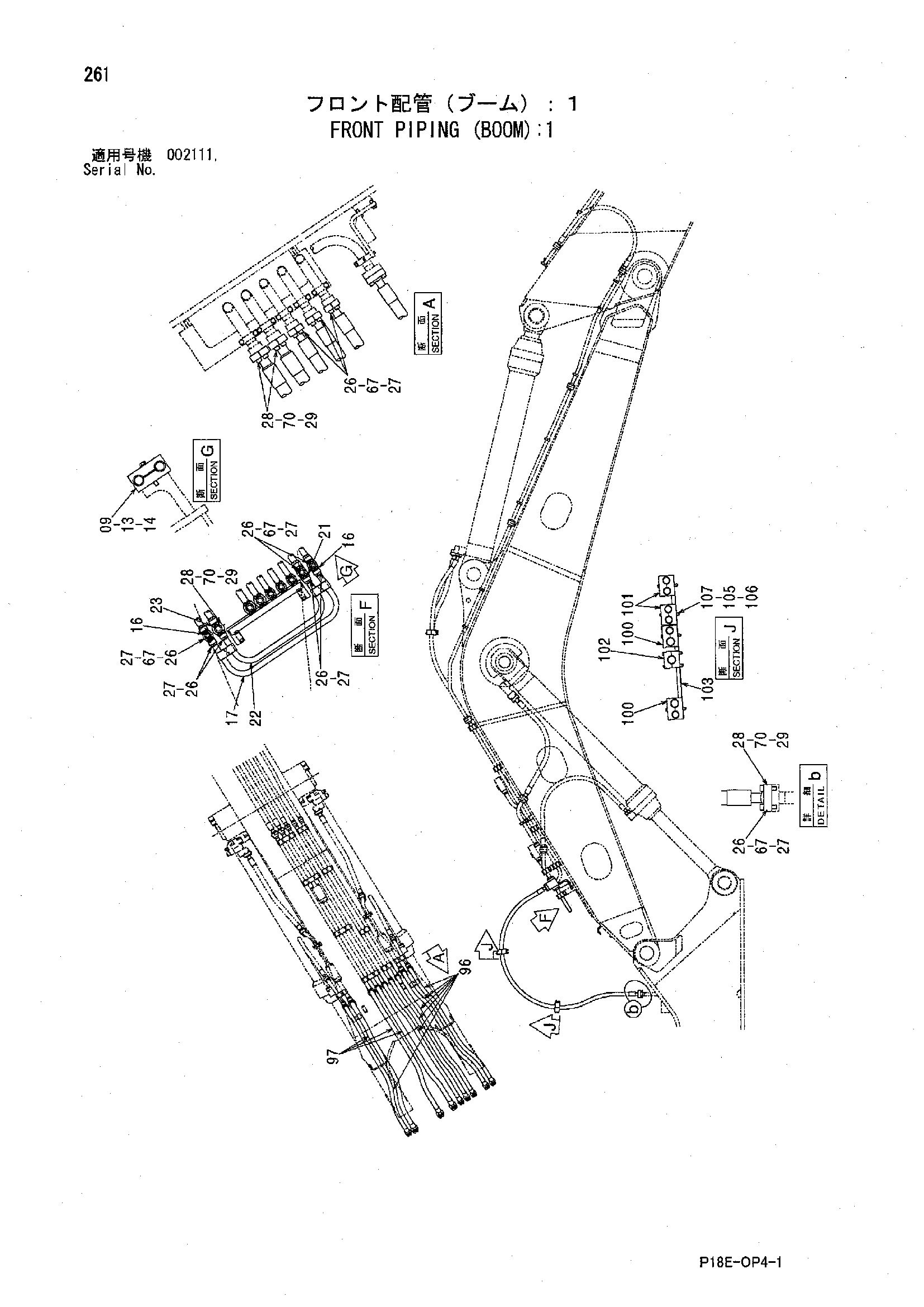

Заводская схема «Гидролинии рабочего оборудования (стрела): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4439520 | Хомут трубки | 4 |
| 13 | J901400 | Болт | 4 |
| 14 | A590914 | Пружинная шайба | 4 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 21 | 3089810 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3089811 | Блок | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 16 |
| 27 | M341445 | Болт с внутренним шестигранником | 64 |
| 28 | 4510169 | Уплотнительное кольцо | 6 |
| 29 | M341650 | Болт с внутренним шестигранником | 24 |
| 67 | 4089703 | Разъёмный фланец | 24 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 96 | 4648299 | Шланг | 6 |
| 97 | 4648300 | Шланг | 3 |
| 100 | 4603533 | Хомут | 8 |
| 101 | 4603540 | Хомут | 8 |
| 102 | 4603531 | Хомут | 4 |
| 103 | 3103850 | Опора | 2 |
| 105 | J950012 | Гайка | 40 |
| 106 | A590112 | Плоская шайба | 20 |
| 107 | J901210 | Болт | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
