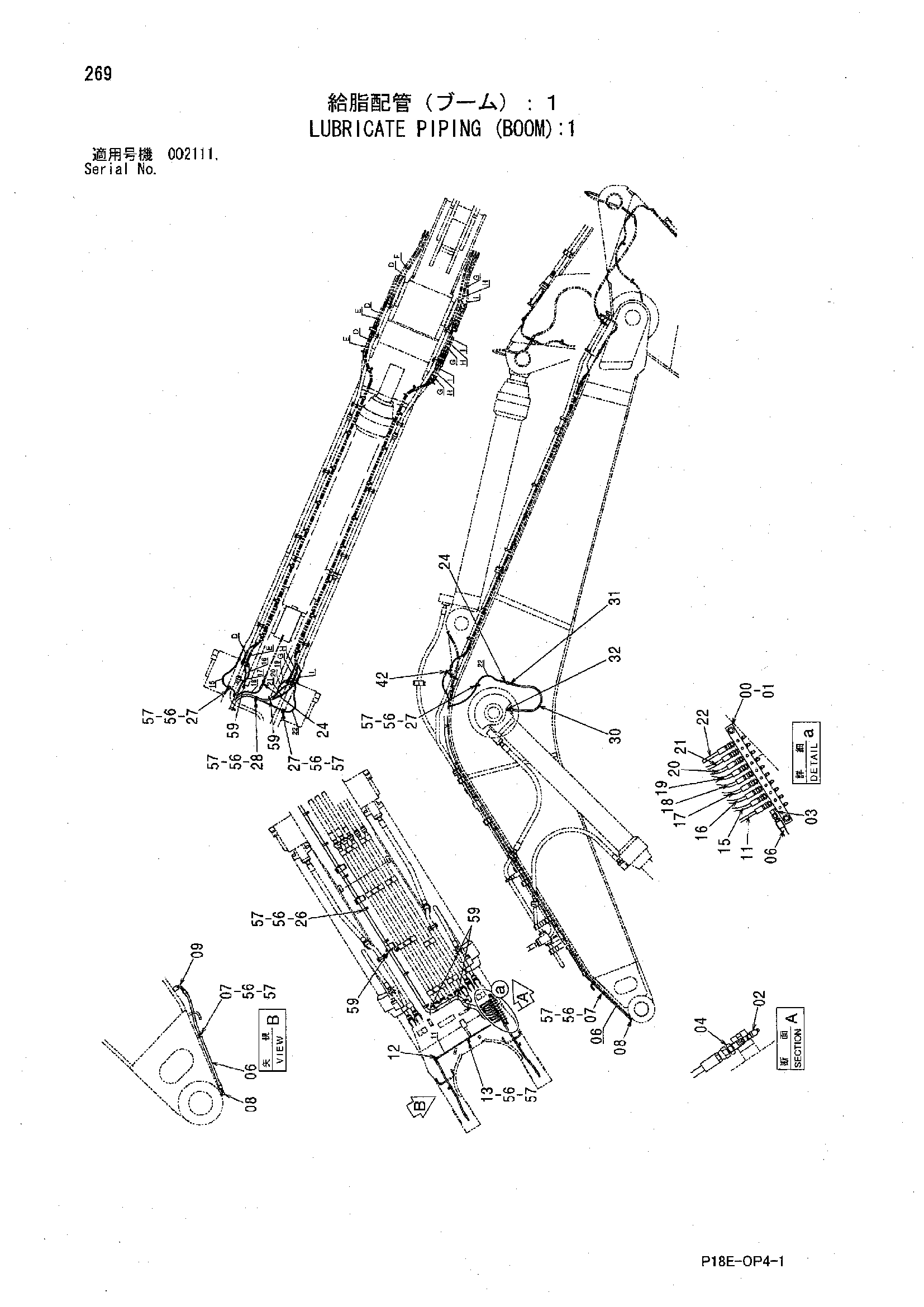

Трубопроводы системы смазки (стрела): 1 — HITACHI EX1200-5C
Заводская схема «Трубопроводы системы смазки (стрела): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4647134 | Блок | 1 |
| 01 | J271250 | Болт с шайбой | 2 |
| 01A | J901250 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J75481 | Пресс-маслёнка | 10 |
| 03 | 4154656 | Угловой штуцер | 1 |
| 04 | 4154651 | Адаптер | 9 |
| 06 | 4641331 | Шланг | 2 |
| 07 | 4190262 | Зажим | 2 |
| 08 | 4154656 | Угловой штуцер | 2 |
| 09 | 4154656 | Угловой штуцер | 1 |
| 11 | 4641333 | Шланг | 1 |
| 12 | 4154651 | Адаптер | 1 |
| 13 | 4190272 | Зажим | 1 |
| 15 | 4641334 | Шланг | 1 |
| 16 | 4641335 | Шланг | 1 |
| 17 | 4641336 | Шланг | 1 |
| 18 | 4641337 | Шланг | 1 |
| 19 | 4641338 | Шланг | 1 |
| 20 | 4647066 | Шланг | 1 |
| 21 | 4647067 | Шланг | 1 |
| 22 | 4647068 | Шланг | 1 |
| 24 | 4154651 | Адаптер | 3 |
| 26 | 4190291 | Зажим | 11 |
| 27 | 4190272 | Зажим | 4 |
| 28 | 4190263 | Зажим | 1 |
| 30 | 4647070 | Шланг | 2 |
| 31 | 4154651 | Адаптер | 2 |
| 32 | 4154655 | Угловой штуцер | 2 |
| 42 | 4154656 | Угловой штуцер | 5 |
| 56 | J901016 | Болт | 19 |
| 57 | A590910 | Пружинная шайба | 19 |
| 59 | 4467676 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
