Пилотные гидролинии (насос): 1 — HITACHI EX1200-5C

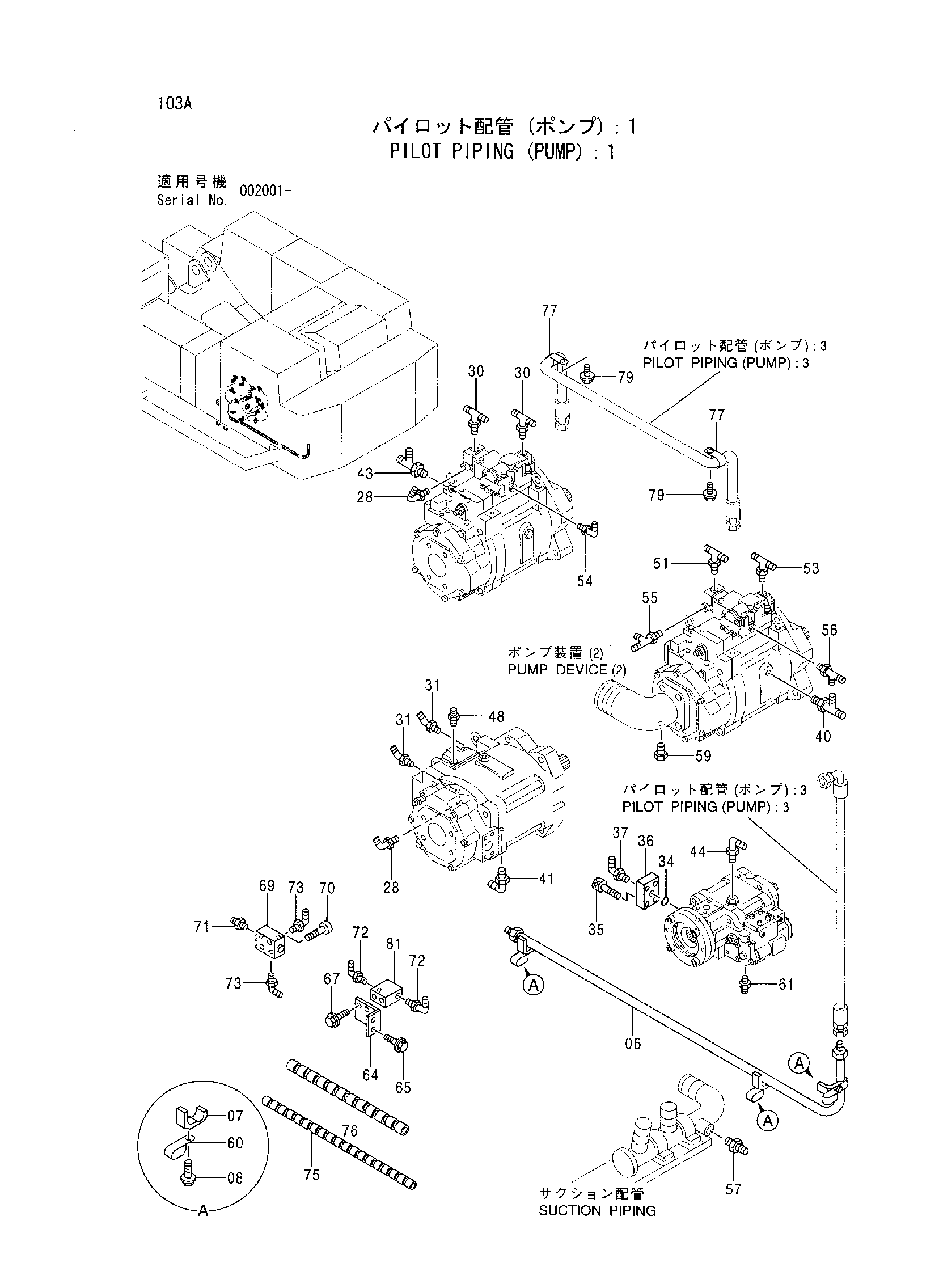

Заводская схема «Пилотные гидролинии (насос): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8045365 | Трубка | 1 |
| 07 | 4053595 | Хомут трубки | 3 |
| 08 | J011255 | Болт с шайбой | 3 |
| 28 | A852322 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852522 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852222 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A811035 | Уплотнительное кольцо | 1 |
| 35 | M341025 | Болт с внутренним шестигранником | 4 |
| 36 | 3079151 | Фланец | 1 |
| 37 | 4156435 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | A852466 | Тройник | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852366 | Угловой штуцер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | A852466 | Тройник | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4190246 | Угловой штуцер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A852123 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4226388 | Тройник | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852522 | Тройник | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852323 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852422 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852423 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852166 | Адаптер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A885003 | Пробка | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4190266 | Зажим | 3 |
| 61 | A852123 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4450141 | Кронштейн | 1 |
| 65 | J020820 | Болт с шайбой | 2 |
| 67 | J020816 | Болт с шайбой | 2 |
| 69 | 4195759 | Челночный клапан | 1 |
| 70 | M341050 | Болт с внутренним шестигранником | 2 |
| 71 | A852123 | Адаптер | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | A852333 | Угловой штуцер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | A852323 | Угловой штуцер | 2 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4133527 | Защитный кожух | 3 |
| 76 | 4044420 | Защитный кожух | 3 |
| 77 | 4192035 | Зажим | 2 |
| 79 | J021025 | Болт с шайбой | 2 |
| 81 | 4461718 | Клапан регулировочный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
