STD. стрела 9.1M — HITACHI EX1200-5C

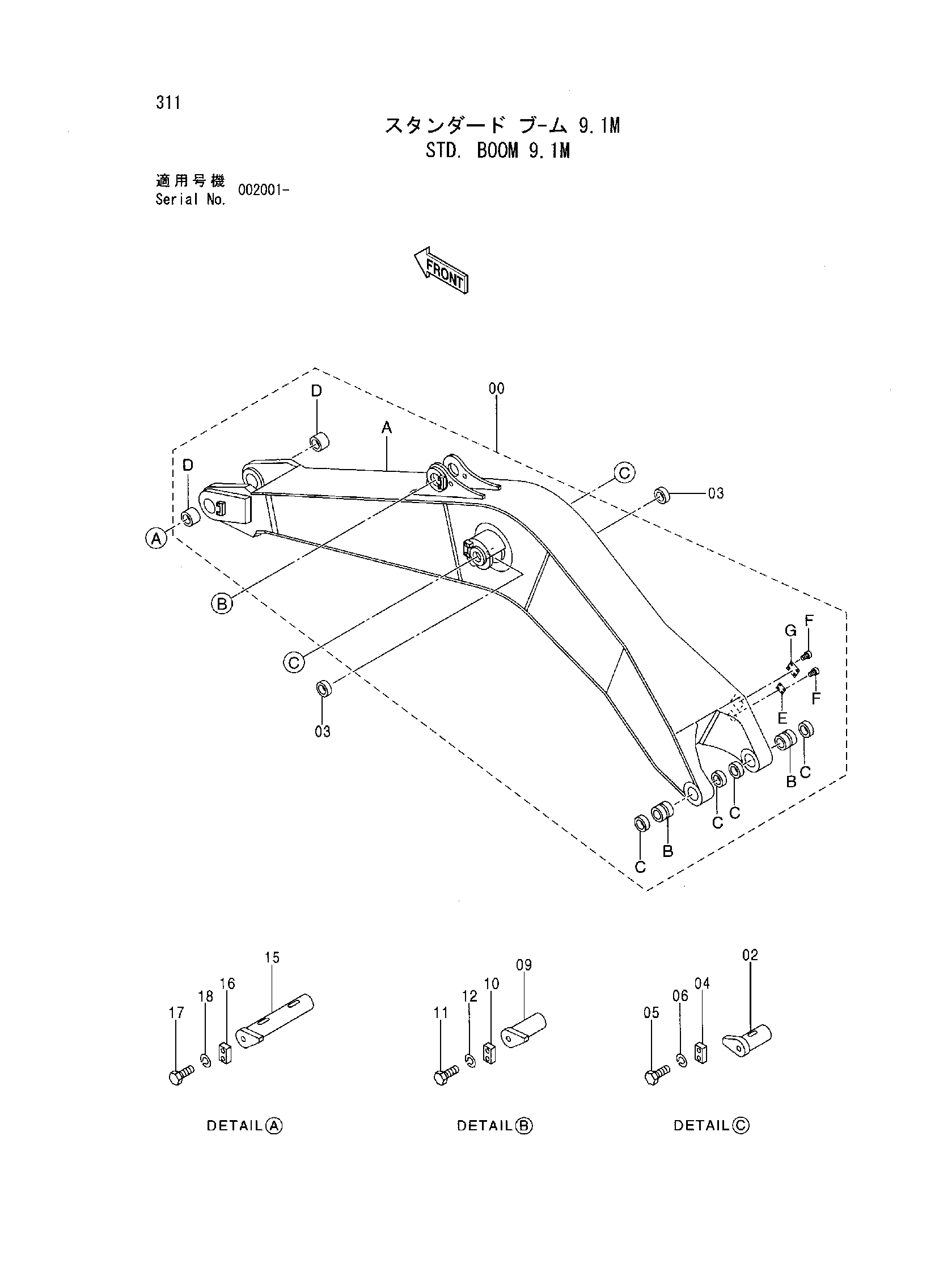

Заводская схема «STD. стрела 9.1M» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202259 | Стрела в сборе | 1 |
| 00A | 5007756 | Стрела | 1 |
| 00B | 4244830 | Втулка | 2 |
| 00C | 4258579 | Пылезащитное уплотнение | 4 |
| 00D | 4259253 | Втулка | 2 |
| 00E | 4222971 | Информационная табличка (стрела) | 1 |
| 00F | M492564 | Приводной винт | 8 |
| 00G | 3058914 | Информационная табличка (смазка) | 1 |
| 02 | 8048333 | Палец | 2 |
| 03 | 4259301 | Проставка | 2 |
| 04 | 4179432 | Пластина | 2 |
| 05 | J912045 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 8048334 | Палец | 1 |
| 10 | 4179432 | Пластина | 1 |
| 11 | J912045 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 15 | 8064931 | Палец | 1 |
| 16 | 4179432 | Пластина | 1 |
| 17 | J912045 | Болт | 2 |
| 18 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
