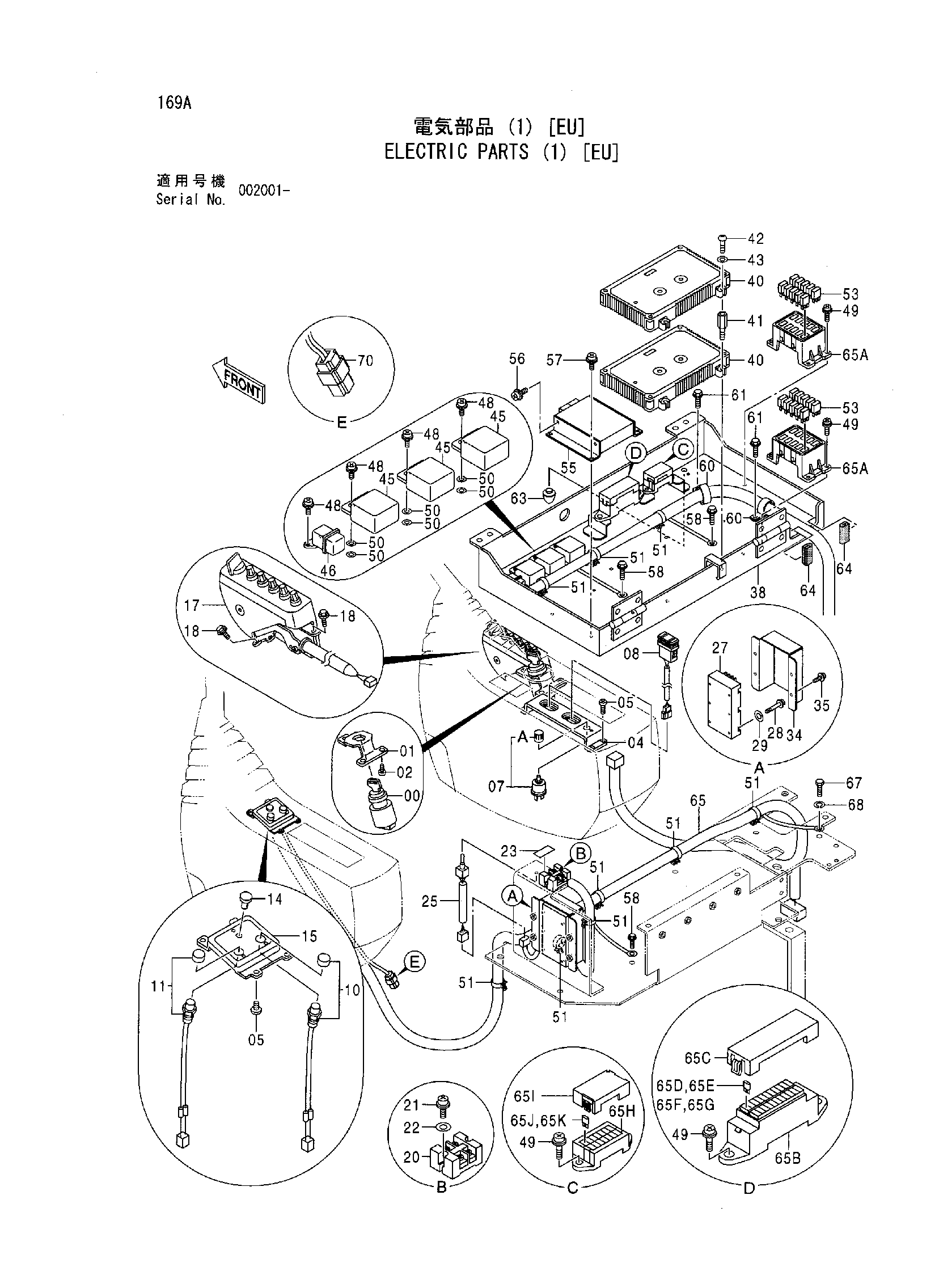

Электрооборудование (1) [EU] — HITACHI EX1200-5C

Заводская схема «Электрооборудование (1) [EU]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3087882	Кронштейн	1
02	4361800	Самонарезающий винт	3
04	8080397	Крышка	1
05	4361800	Самонарезающий винт	8
07	4201802	Выключатель	1
07A	4268742	Ручка	1
08	4352947	Выключатель	2
10	4322389	Выключатель	1
11	4322387	Выключатель	1
14	4385236	Колпачок	1
15	3091842	Панель	1
17	4439843	Короб выключатель	1
18	J010814	Болт с шайбой	3
20	4286758	Клемма	1
21	J450414	Винт с шайбой	2
22	A590104	Плоская шайба	2
23	4286759	Информационная табличка	1
25	4359384	Выключатель	1
27	4335886	Преобразователь	1
28	J450325	Винт с шайбой	6
29	A590103	Плоская шайба	6
34	9755154	Крышка	1
35	J460614	Винт с шайбой	4
38	6022143	Короб	1
40	9233960	Контроллер	2
41	4440567	Проставка	4
42	M430630	Винт	4
43	A590106	Плоская шайба	4
45	4428213	Блок	3
46	4352729	Реле	1
48	J460614	Винт с шайбой	5
49	J460620	Винт с шайбой	12
50	A590106	Плоская шайба	6
51	4254600	Зажим	9
53	4436534	Реле	20
55	4610092	Кронштейн	2
56	J460510	Винт с шайбой	4
57	J460614	Винт с шайбой	4
58	J020816	Болт с шайбой	3
60	4190264	Зажим	2
61	J011020	Болт с шайбой	2
63	4204586	Ограничитель	1
64	4611685	Резиновая прокладка	2
65	4610512	Жгут проводов	1
67	J901020	Болт	1
68	A590910	Пружинная шайба	1
70	4441457	Резистор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
