Трубопроводы системы смазки (рукоять) — HITACHI EX1200-5C

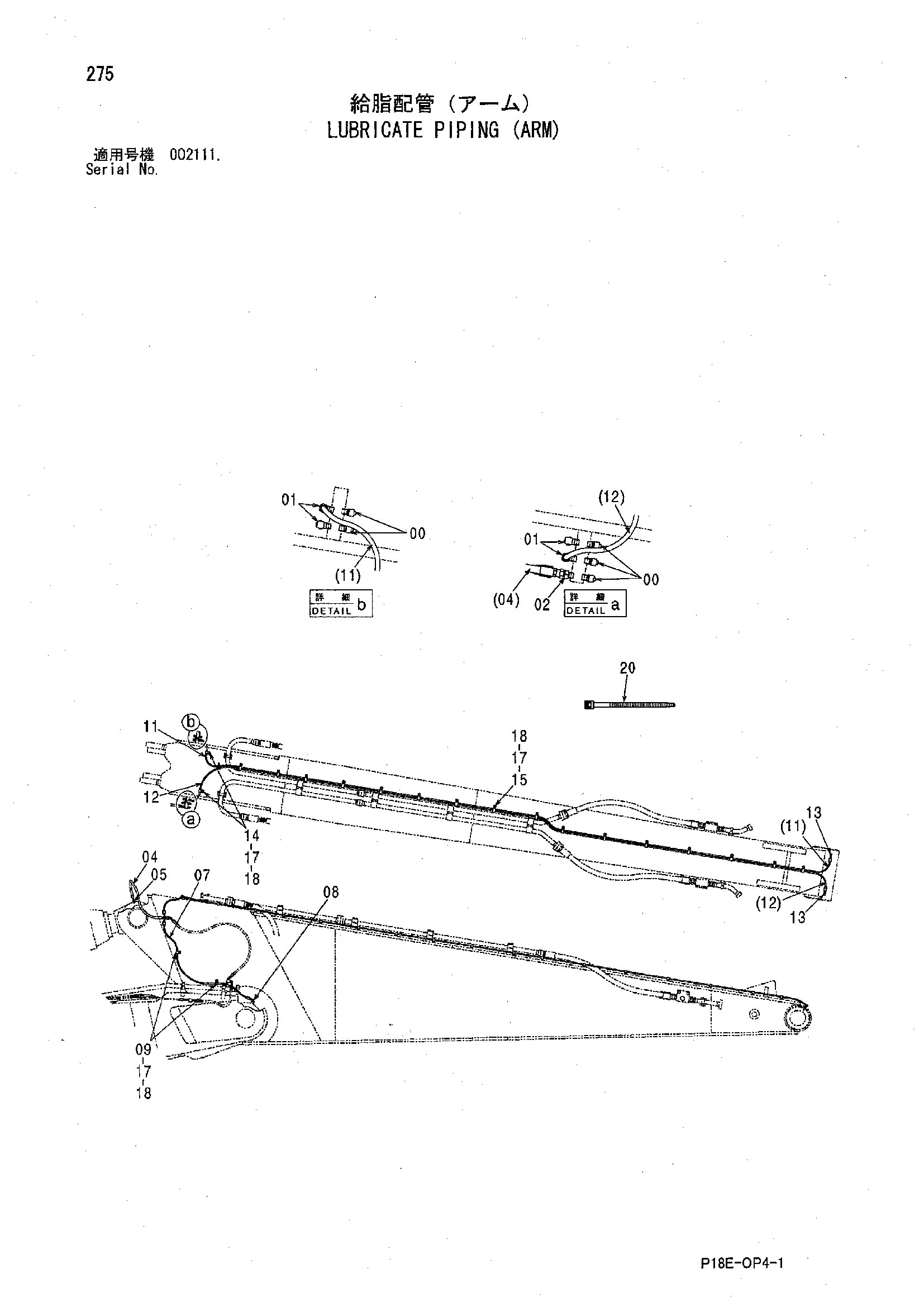

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154655 | Угловой штуцер | 5 |
| 01 | 4154656 | Угловой штуцер | 4 |
| 02 | 4154651 | Адаптер | 1 |
| 04 | 4647075 | Шланг | 1 |
| 05 | 4154651 | Адаптер | 1 |
| 07 | 4647076 | Шланг | 2 |
| 08 | 4298746 | Угловой штуцер | 2 |
| 09 | 4190262 | Зажим | 4 |
| 11 | 4647078 | Шланг | 1 |
| 12 | 4647077 | Шланг | 1 |
| 13 | 4154656 | Угловой штуцер | 2 |
| 14 | 4190262 | Зажим | 2 |
| 15 | 4190282 | Зажим | 16 |
| 17 | J901016 | Болт | 22 |
| 18 | A590910 | Пружинная шайба | 22 |
| 20 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
