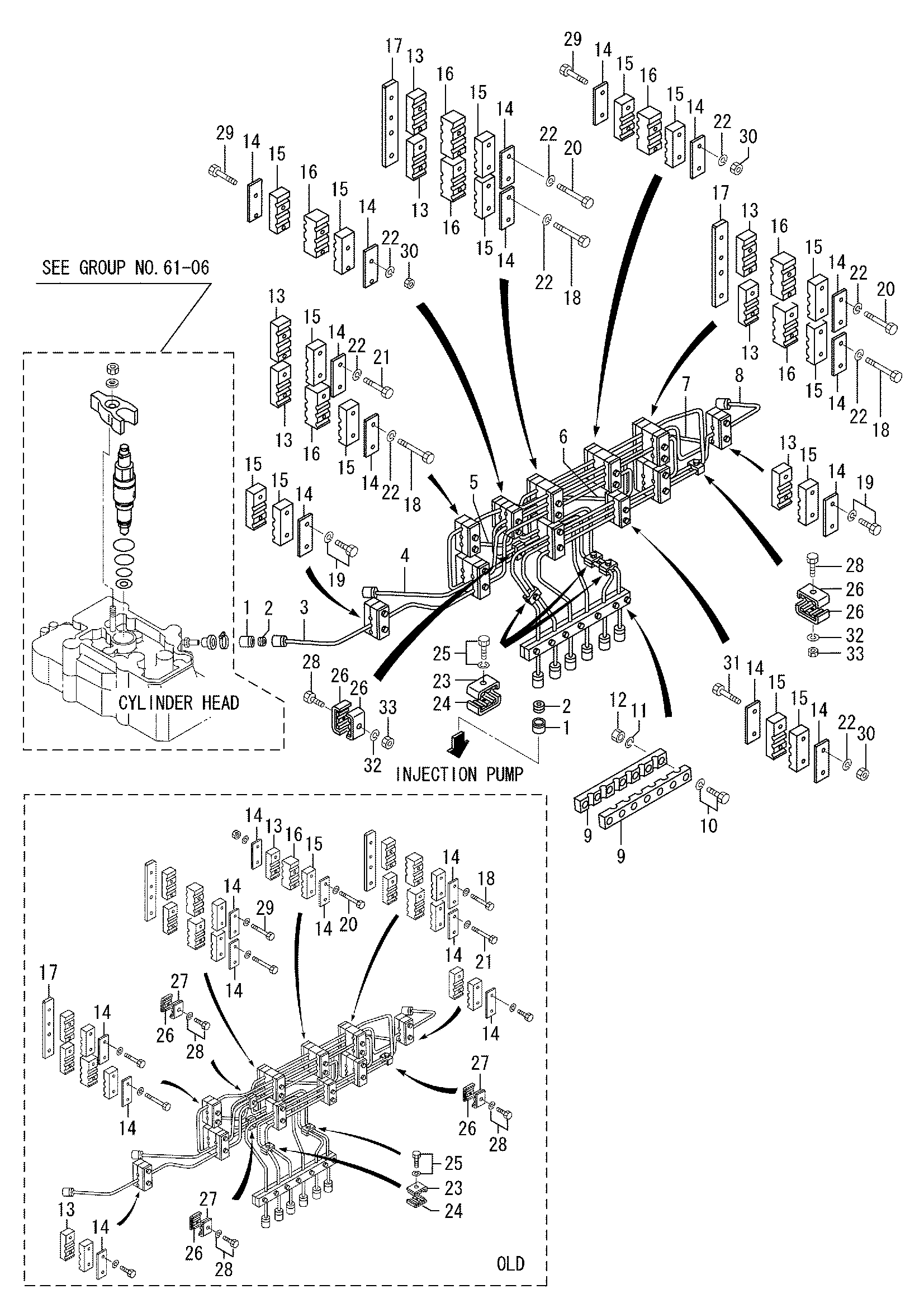

Топливный система — HITACHI EX1200-5C

Заводская схема «Топливный система» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3756113500	Крышка	12
2	H3756113600	Держатель	12
3	H3756247100	Трубка, впрыск NO.1	1
4	H3756247200	Трубка, впрыск NO.2	1
5	H3756247300	Трубка, впрыск NO.3	1
6	H3756247400	Трубка, впрыск NO.4	1
7	H3756247500	Трубка, впрыск NO.5	1
8	H3756247600	Трубка, впрыск NO.6	1
9	H3756202800	Хомут	2
10	HF180508035	Болт, W/шайба	7
11	HF251508000	Пружинная шайба	7
12	HF230008000	Гайка, блокировка	7
13	H3756203300	Хомут, трубка	8
13	H3756203300	Хомут, трубка	7
13	H3756213300	Хомут, трубка	7
14	H3756215900	Пластина, хомут	10
14	H3756215900	Пластина, хомут	14
15	H3756203100	Хомут, трубка	10
15	H3756203100	Хомут, трубка	11
15	H3756213100	Хомут, трубка	11
15	H3756213100	Хомут, трубка	15
16	H3756203400	Сиденье, трубка	6
16	H3756213400	Сиденье, трубка	6
16	H3756213400	Сиденье, трубка	7
17	H3776103601	Пластина, хомут	3
17	H3776103601	Пластина, хомут	2
18	HF103510090	Болт	6
19	HF180510050	Болт, W/шайба	4
20	HF103510080	Болт	4
21	HF103510055	Болт	4
22	HF251510000	Пружинная шайба	16
22	HF251510000	Пружинная шайба	20
23	HMH020293	Хомут	2
23	HMH020293	Хомут	3
24	HMH020294	Хомут	2
24	HMH020294	Хомут	3
25	HF180506030	Болт, W/шайба	2
25	HF180506030	Болт, W/шайба	3
26	HMH020258	Хомут	3
26	HMM430703	Хомут	4
27	HMH020259	Хомут	3
28	HF180506030	Болт, W/шайба	3
28	HF103506025	Болт	2
29	HF103510070	Болт	2
29	HF103510070	Болт	4
30	HF230010000	Гайка	2
30	HF230010000	Гайка	6
31	HF103510045	Болт	2
32	HF251506000	Пружинная шайба	2
33	HF230006000	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
