Утиритй крышка — HITACHI EX1200-5C

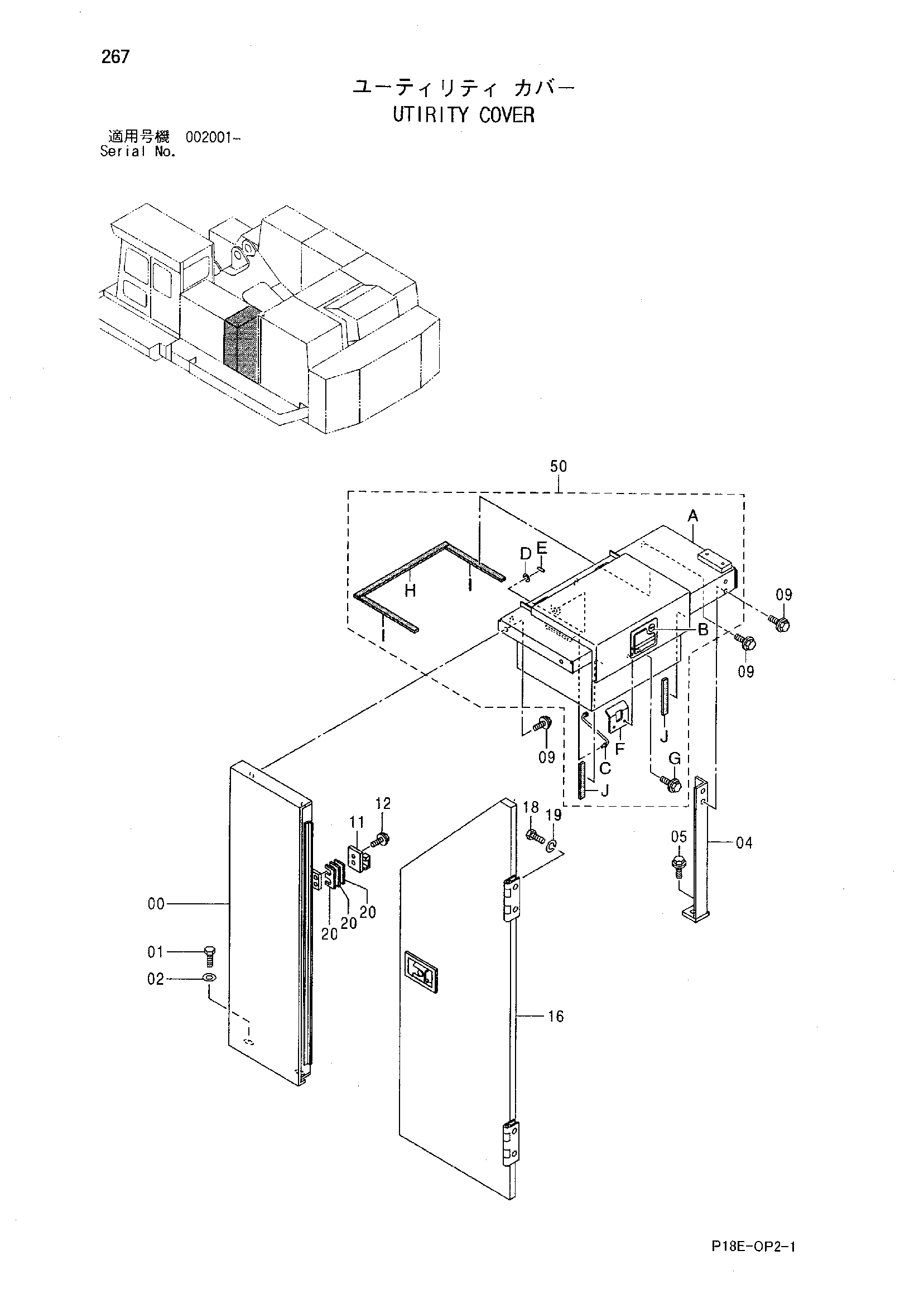

Заводская схема «Утиритй крышка» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021739 | Крышка | 1 |
| 01 | J921630 | Болт | 2 |
| 02 | 4087197 | Шайба | 2 |
| 04 | 8089442 | Кронштейн | 1 |
| 05 | J031240 | Болт с шайбой | 2 |
| 05 | J281240 замена: J901240 | Болт с шайбой | 2 |
| 09 | J021230 | Болт с шайбой | 5 |
| 09 | J271230 замена: J901230 | Болт с шайбой | 5 |
| 11 | 8080969 | Кронштейн | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 16 | 6019884 | Дверь | 1 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | 4459653 | Регулировочная шайба 0.4mm | 5 |
| 50 | 9221378 | Ящик для инструментов | 1 |
| 50A | 7043636 | Ящик для инструментов | 1 |
| 50B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 50C | 9754949 | Стойка | 1 |
| 50D | A590106 | Плоская шайба | 1 |
| 50E | 4022696 | Стопорный палец | 1 |
| 50F | 9745798 | Защёлка | 1 |
| 50G | J031030 | Болт с шайбой | 2 |
| 50G | J281030 замена: J901030 | Болт с шайбой | 2 |
| 50H | 4486320 | Резиновая прокладка | 1 |
| 50I | 4486319 | Резиновая прокладка | 2 |
| 50J | 4486318 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
