Автоматическая смазка система (погрузчик ковш 6.5) — HITACHI EX1200-5C

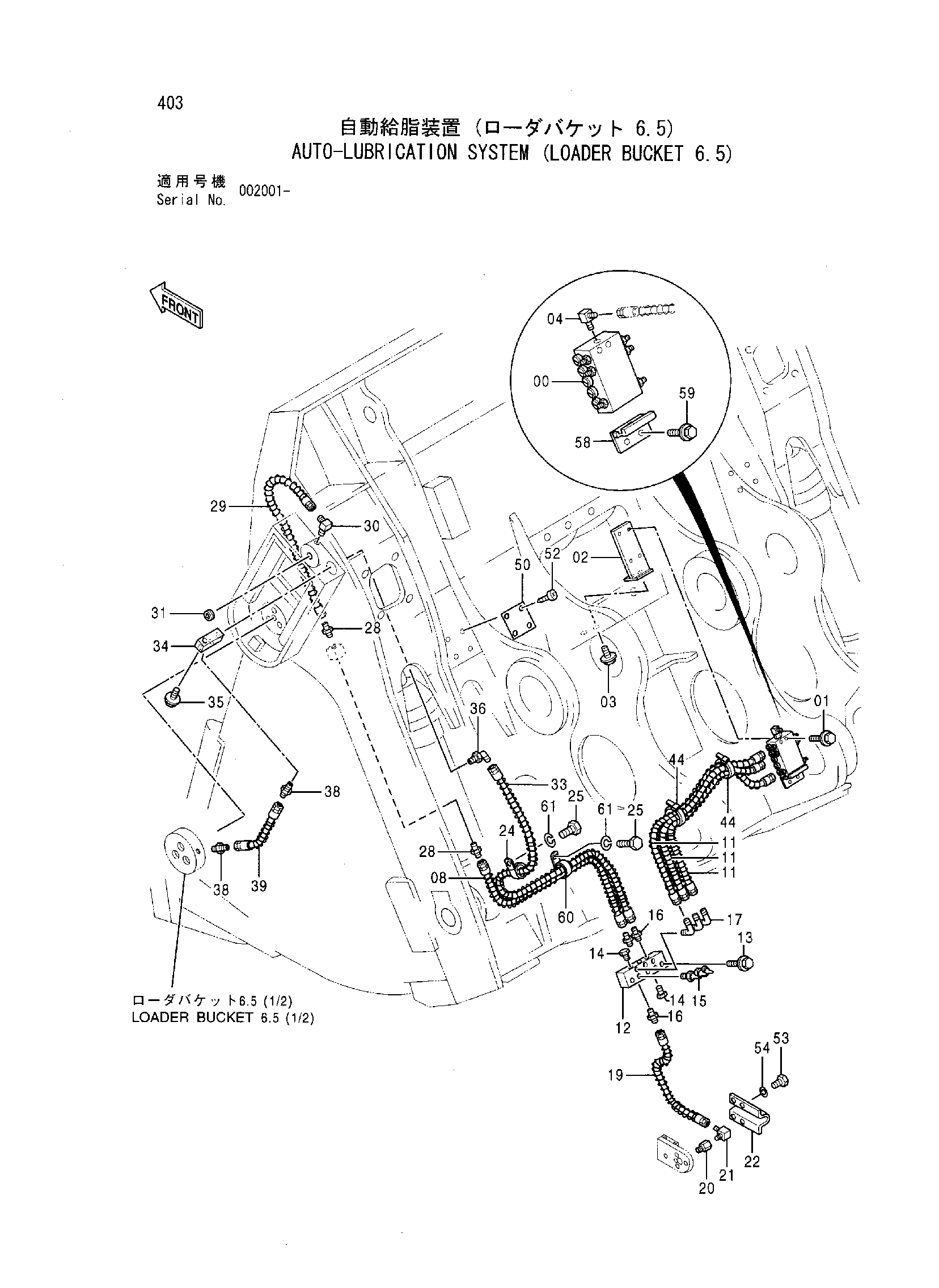

Заводская схема «Автоматическая смазка система (погрузчик ковш 6.5)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454868 | Клапан | 1 |
| 01 | J010640 | Болт с шайбой | 2 |
| 02 | 8084247 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 2 |
| 04 | 4196225 | Угловой штуцер | 1 |
| 08 | 4252895 | Шланг | 2 |
| 11 | 4455050 | Шланг | 6 |
| 12 | 4455066 | Блок | 2 |
| 13 | J011050 | Болт с шайбой | 4 |
| 14 | 446536 | Пробка | 4 |
| 15 | J75481 | Пресс-маслёнка | 6 |
| 16 | 94-1301 | Адаптер | 6 |
| 17 | 4406310 | Угловой штуцер | 6 |
| 19 | 4301863 | Шланг | 2 |
| 20 | 4015427 | Адаптер | 2 |
| 21 | 94-1401 | Угловой штуцер | 2 |
| 22 | 4199750 | Защитный кожух | 2 |
| 24 | 4190262 | Зажим | 2 |
| 25 | J901016 | Болт | 4 |
| 28 | 94-1301 | Адаптер | 4 |
| 29 | 4225400 | Шланг | 2 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 31 | 94-2014 | Пробка | 2 |
| 33 | 4252848 | Шланг | 2 |
| 34 | 3063475 | Блок | 2 |
| 35 | J011045 | Болт с шайбой | 2 |
| 36 | 4112300 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 94-1301 | Адаптер | 4 |
| 39 | 4460268 | Шланг | 2 |
| 44 | 4121859 | Ленточный зажим | 4 |
| 50 | 3063716 | Информационная табличка (правый) | 1 |
| 50 | 3063717 | Информационная табличка (левый) | 1 |
| 52 | M492964 | Приводной винт | 8 |
| 53 | J901016 | Болт | 8 |
| 54 | A590910 | Пружинная шайба | 8 |
| 58 | 4361320 | Хомут | 1 |
| 59 | J021030 | Болт с шайбой | 2 |
| 60 | 4190282 | Зажим | 2 |
| 61 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
