Подогрев щиток [STD] — HITACHI EX1200-5C

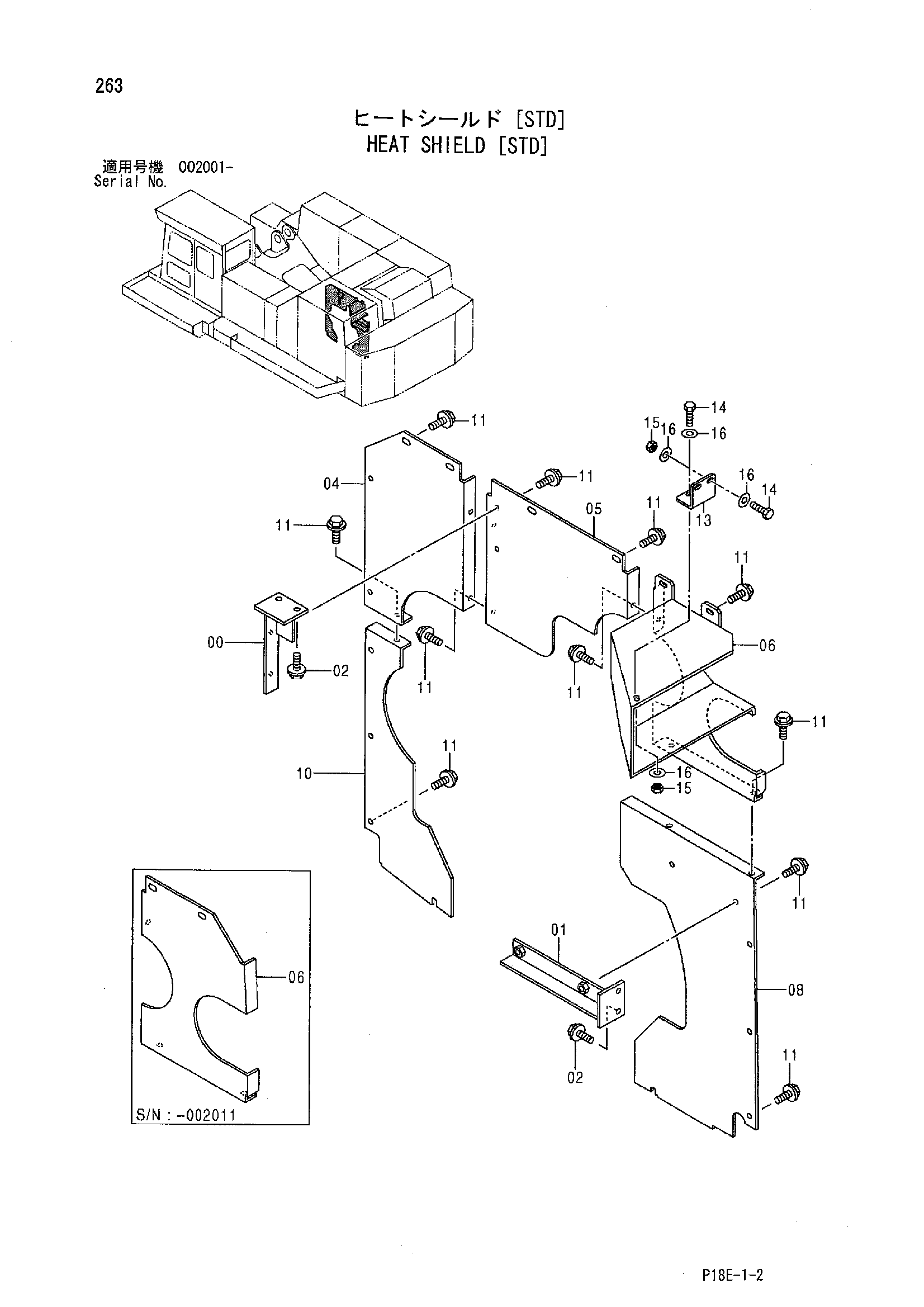

Заводская схема «Подогрев щиток [STD]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Подогрев щиток [STD] HITACHI EX1200-5C](/catalog-drawings/1f/1f914e18-85db-4152-93dd-ebdf49dcd5c4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755352 | Кронштейн | 1 |
| 01 | 9755350 | Кронштейн | 1 |
| 02 | J021235 | Болт с шайбой | 4 |
| 02 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 02 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 04 | 3090286 | Крышка | 1 |
| 05 | 8081341 | Крышка | 1 |
| 06 | 8093405 | Крышка | 1 |
| 06 | 7046338 | Крышка | 1 |
| 08 | 8081339 | Крышка | 1 |
| 10 | 8081337 | Крышка | 1 |
| 11 | J031230 | Болт с шайбой | 26 |
| 11 | J281230 замена: J901230 | Болт с шайбой | 26 |
| 11 | J281230 замена: 4249324 | Болт с шайбой | 26 |
| 13 | 4620952 | Кронштейн | 1 |
| 14 | J901235 | Болт | 3 |
| 15 | J950012 | Гайка | 3 |
| 16 | 449490 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
