Воздушный фильтр — HITACHI EX1200-5C

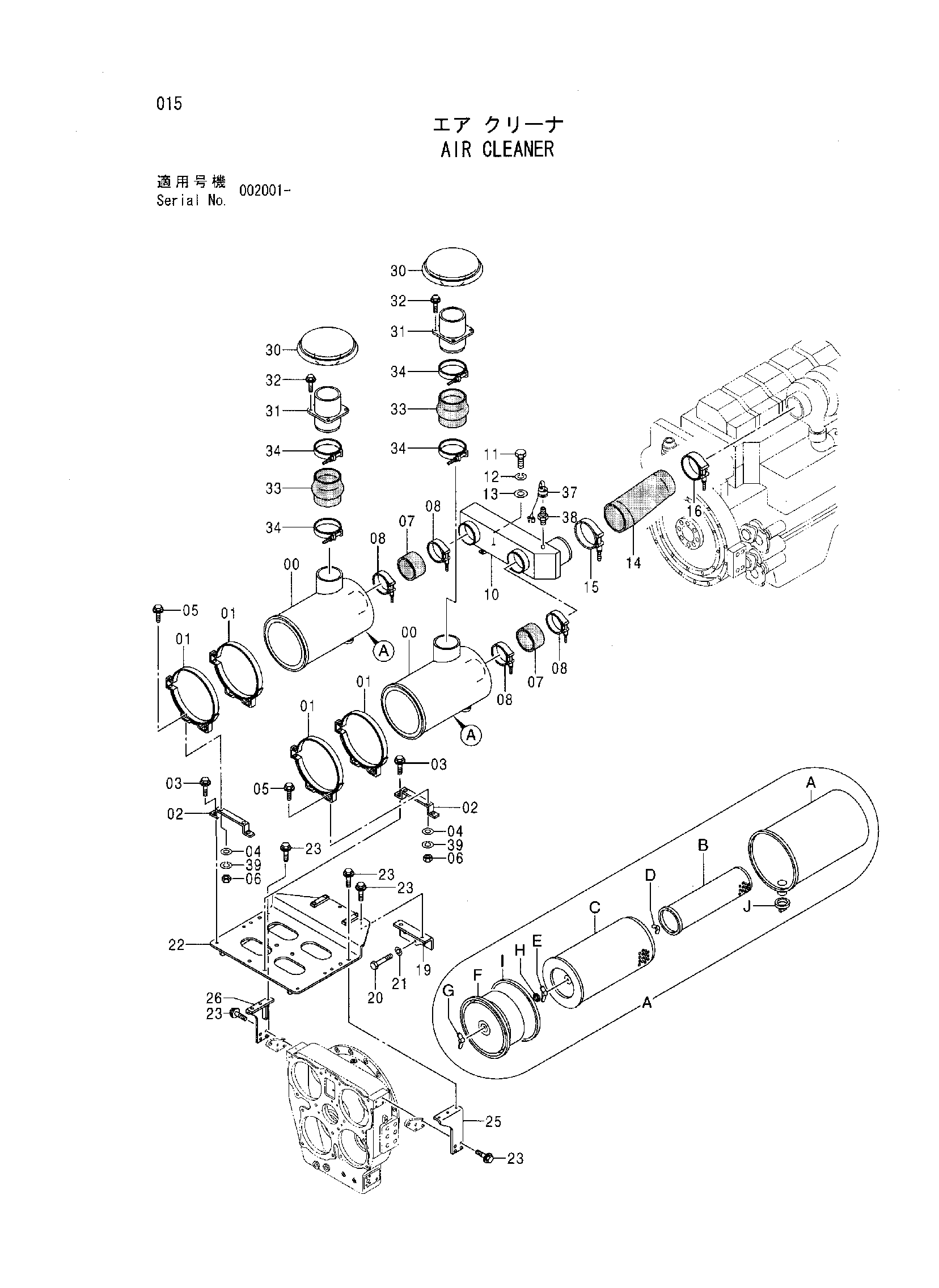

Заводская схема «Воздушный фильтр» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4441364 | Фильтр воздушный | 2 |
| 00B | 4240295 | Элемент (внутренний) | 1 |
| 00C | 4240294 | Элемент (наружный) | 1 |
| 00D | 4337642 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4257361 | Крышка | 1 |
| 00G | 4162833 | Гайка | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 01 | 4221470 | Лента | 4 |
| 02 | 4346218 | Кронштейн | 4 |
| 03 | J901025 | Болт | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | J011030 | Болт с шайбой | 8 |
| 06 | J950010 | Гайка | 8 |
| 07 | 4441694 | Воздушный шланг | 2 |
| 08 | 4312517 | Хомут шланга | 4 |
| 10 | 7042784 | Воздуховод воздушный | 1 |
| 11 | J931025 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J222010 | Шайба | 4 |
| 14 | 3090197 | Воздушный шланг | 1 |
| 15 | 4282499 | Хомут шланга | 1 |
| 16 | 4285244 | Хомут шланга | 1 |
| 19 | 8081220 | Кронштейн | 1 |
| 20 | M111690 | Болт | 3 |
| 21 | A590916 | Пружинная шайба | 3 |
| 22 | 7038977 | Кронштейн | 1 |
| 23 | J011240 | Болт с шайбой | 16 |
| 25 | 8081229 | Кронштейн | 1 |
| 26 | 8081237 | Кронштейн | 1 |
| 30 | 4420871 | Колпачок | 2 |
| 31 | 9755293 | Трубка | 2 |
| 32 | J011025 | Болт с шайбой | 8 |
| 33 | 4106891 | Резиновый шланг | 2 |
| 34 | 4287489 | Хомут шланга | 4 |
| 37 | 4419601 | Индикатор | 1 |
| 38 | 4255811 | Адаптер | 1 |
| 39 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
