Флоор-партс [STD] — HITACHI EX1200-5C
Заводская схема «Флоор-партс [STD]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

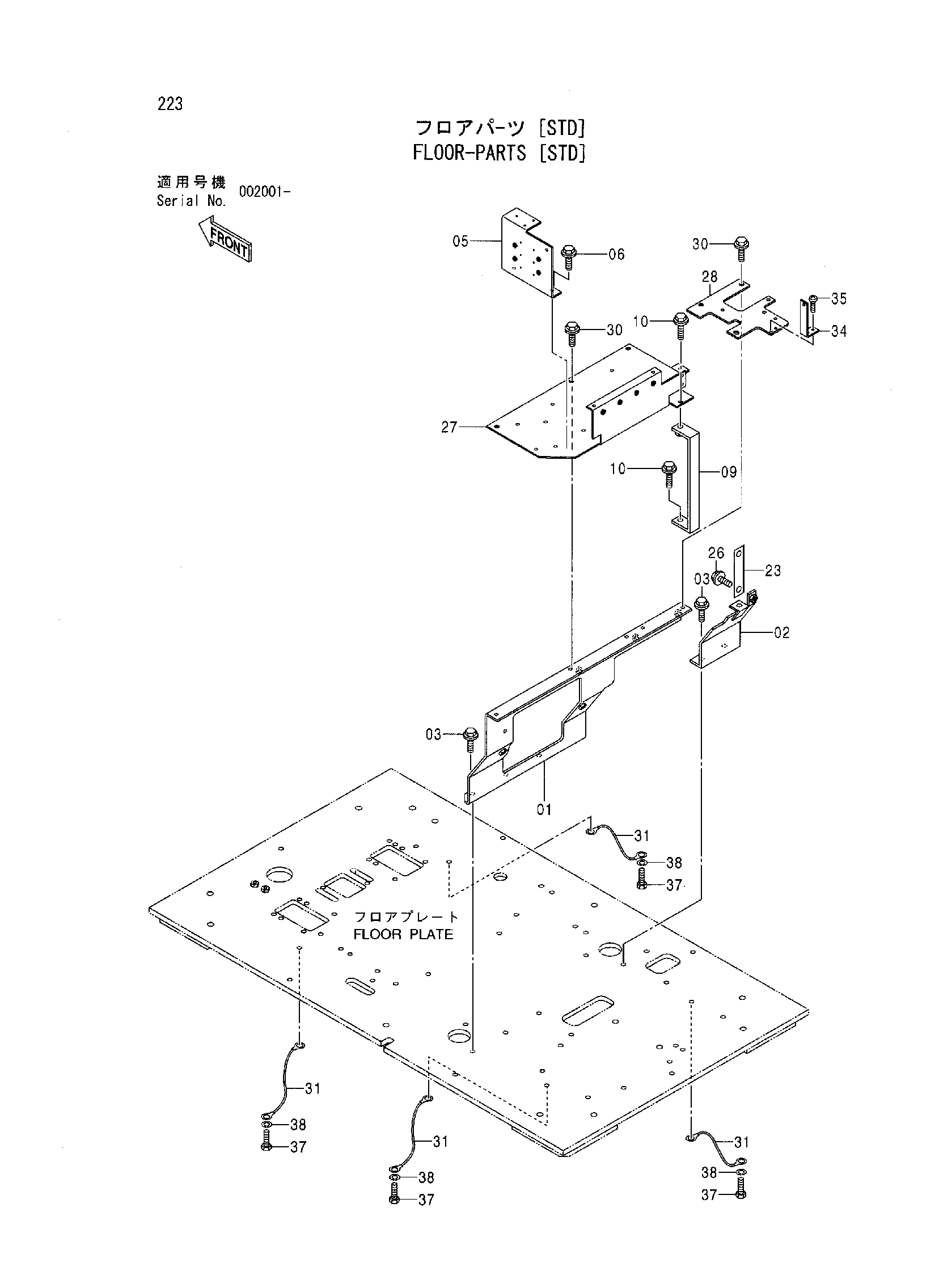

![Схема Флоор-партс [STD] HITACHI EX1200-5C](/catalog-drawings/ec/eccf8384-3cbd-4a97-9550-0cba12debb29.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022163 | Кронштейн | 1 |
| 02 | 8083177 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 5 |
| 05 | 8092874 | Кронштейн | 1 |
| 06 | J010820 | Болт с шайбой | 2 |
| 09 | 8076619 | Опора | 1 |
| 10 | J011025 | Болт с шайбой | 2 |
| 23 | 4611162 | Пластина | 1 |
| 26 | J031030 | Болт с шайбой | 2 |
| 27 | 7045090 | Кронштейн | 1 |
| 28 | 8083156 | Пластина | 1 |
| 30 | J011025 | Болт с шайбой | 4 |
| 31 | 4281293 | Жгут проводов | 4 |
| 34 | 9757192 | Кронштейн | 1 |
| 35 | J460616 | Винт с шайбой | 2 |
| 37 | J901016 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
