Погрузчик гидролинии рабочего оборудования (6) — HITACHI EX1200-5C

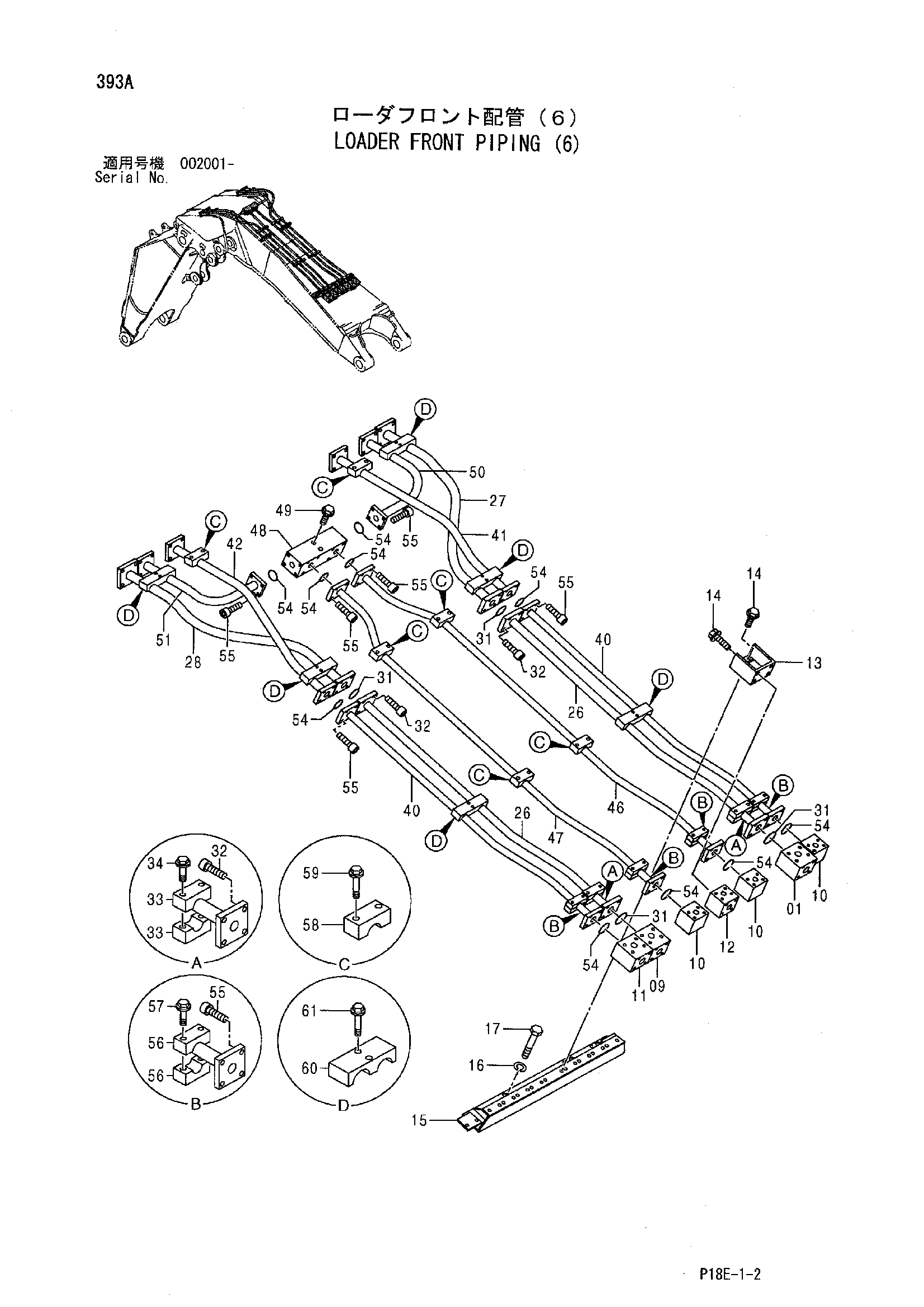

Заводская схема «Погрузчик гидролинии рабочего оборудования (6)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3056083	Блок	1
09	3056084	Блок	1
10	3056085	Блок	3
11	3056086	Блок	1
12	3056087	Блок	1
13	9737054	Кронштейн	1
14	J021235	Болт с шайбой	6
14	J271235 замена: J901235	Болт с шайбой	6
14	J271235 замена: J222012	Болт с шайбой	6
15	7026833	Опора	1
16	A590916	Пружинная шайба	8
17	J901640	Болт	8
26	8050787	Трубка	2
27	8050788	Трубка	1
28	8050789	Трубка	1
31	4510169	Уплотнительное кольцо	4
32	M341650	Болт с внутренним шестигранником	16
33	4311154	Хомут трубки	4
34	J021200	Болт с шайбой	4
34	J271200 замена: J901200	Болт с шайбой	4
34	J271200 замена: J222012	Болт с шайбой	4
40	8050793	Трубка	2
41	8050794	Трубка	1
42	8050795	Трубка	1
46	8050798	Трубка	1
47	8050799	Трубка	1
48	3046493	Блок	1
49	J021295	Болт с шайбой	2
49	J271295 замена: J901295	Болт с шайбой	2
49	J271295 замена: J222012	Болт с шайбой	2
50	8050800	Трубка	1
51	8050801	Трубка	1
54	4508805	Уплотнительное кольцо	10
55	M341445	Болт с внутренним шестигранником	40
56	4311153	Хомут трубки	8
57	J021295	Болт с шайбой	8
57	J271295 замена: J901295	Болт с шайбой	8
57	J271295 замена: J222012	Болт с шайбой	8
58	4268428	Хомут трубки	6
59	J021280	Болт с шайбой	12
59	J271280 замена: J901280	Болт с шайбой	12
59	J271280 замена: J222012	Болт с шайбой	12
60	4242347	Хомут трубки	6
61	J021285	Болт с шайбой	12
61	J271285 замена: J901285	Болт с шайбой	12
61	J271285 замена: J222012	Болт с шайбой	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
