Кабина (1) — HITACHI EX1200-5C

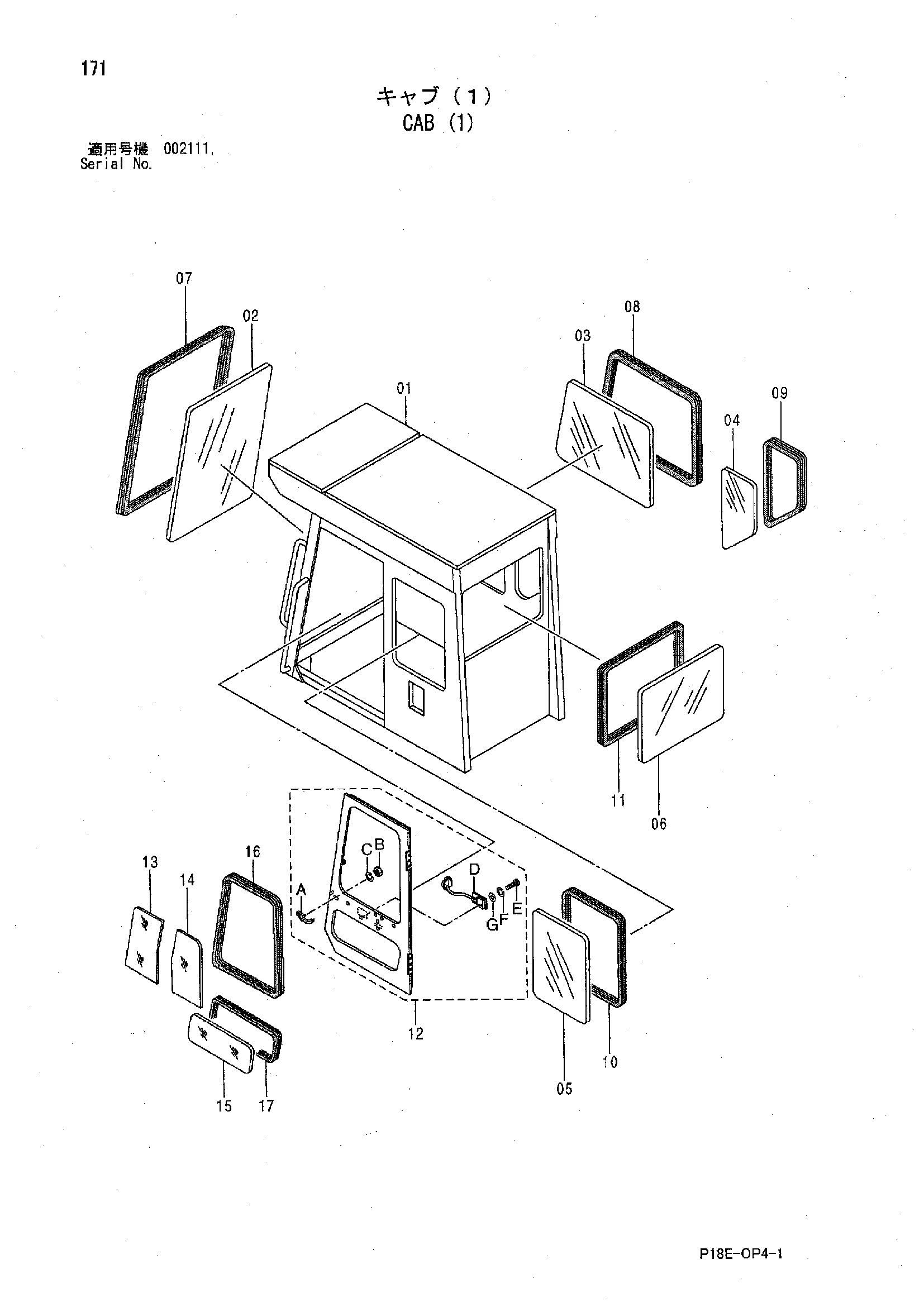

Заводская схема «Кабина (1)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4485200 | Кабина | 1 | |
| 01 | 4605565 | Рама | 1 |
| 02 | 4458714 | Стекло | 1 |
| 03 | 4612778 | Стекло | 1 |
| 04 | 4612779 | Стекло | 1 |
| 05 | 4612780 | Стекло | 1 |
| 06 | 4612781 | Стекло | 1 |
| 07 | 4458706 | Резиновая прокладка | 1 |
| 08 | 4458707 | Резиновая прокладка | 1 |
| 09 | 4458708 | Резиновая прокладка | 1 |
| 10 | 4458709 | Резиновая прокладка | 1 |
| 11 | 4458710 | Резиновая прокладка | 1 |
| 12 | 4458713 | Дверь | 1 |
| 12A | 4362133 | Рукоятка наружный | 1 |
| 12B | M500807 | Гайка | 2 |
| 12C | A590908 | Пружинная шайба | 2 |
| 12D | 4301490 | Рукоятка | 1 |
| 12E | M430616 | Винт | 2 |
| 12F | A590906 | Пружинная шайба | 2 |
| 12G | A590106 | Плоская шайба | 2 |
| 13 | 4612782 | Стекло | 1 |
| 14 | 4612783 | Стекло | 1 |
| 15 | 4612784 | Стекло | 1 |
| 16 | 4458711 | Резиновая прокладка | 1 |
| 17 | 4458712 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
