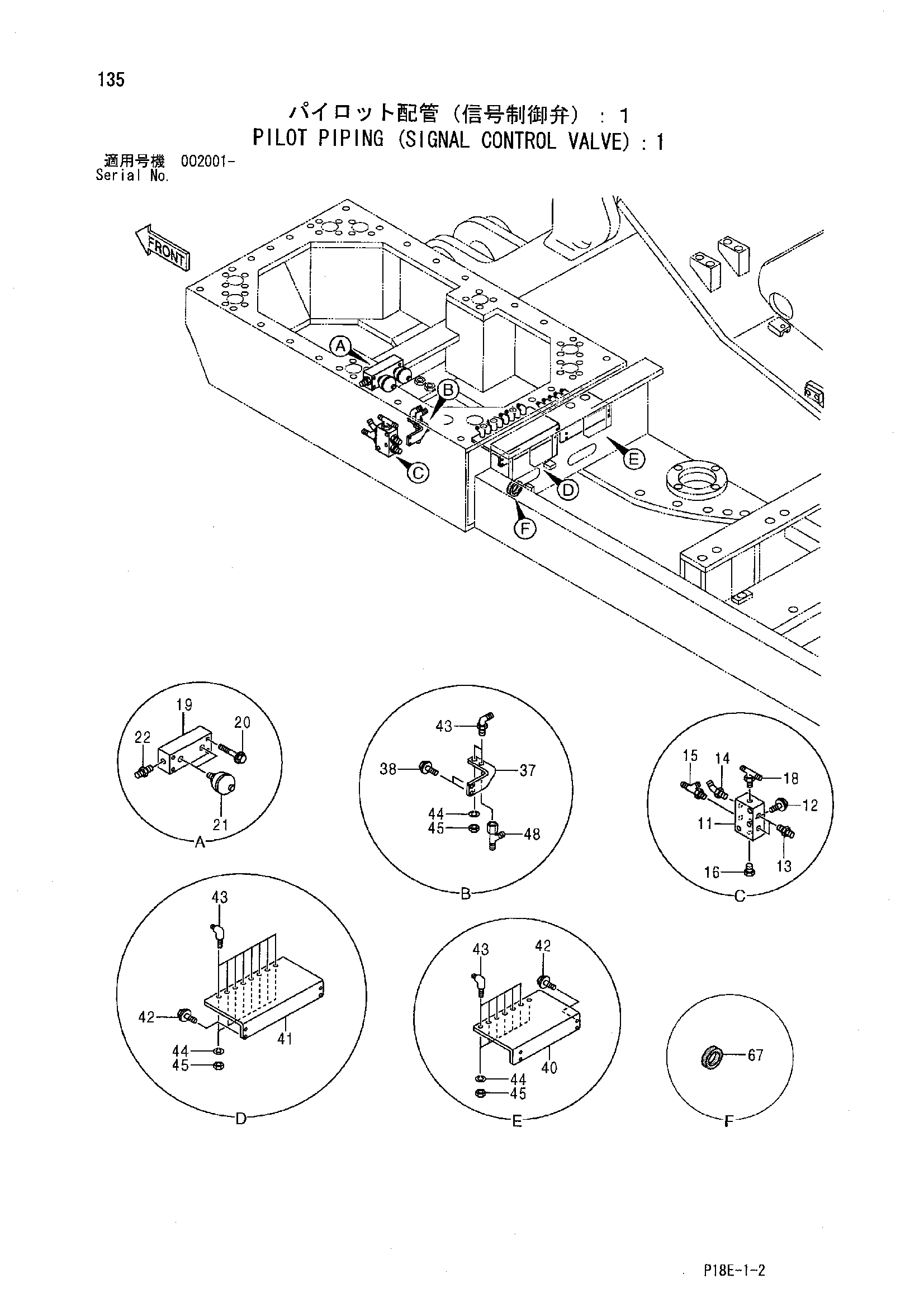

Пилотные гидролинии (сигнал гидрораспределитель): 1 — HITACHI EX1200-5C
Заводская схема «Пилотные гидролинии (сигнал гидрораспределитель): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 3046867 | Коллектор | 1 |
| 12 | J011070 | Болт с шайбой | 2 |
| 12 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 12 | J271070 замена: J222010 | Болт с шайбой | 2 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4245108 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 446536 | Пробка | 1 |
| 18 | A852533 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 3046868 | Коллектор | 1 |
| 20 | J011065 | Болт с шайбой | 4 |
| 20 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 20 | J271065 замена: J222010 | Болт с шайбой | 4 |
| 21 | 4195978 | Гидроаккумулятор | 2 |
| 21A | 954493 | Уплотнительное кольцо | 1 |
| 22 | A852132 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4610637 | Панель тоукх | 1 |
| 38 | J011025 | Болт с шайбой | 2 |
| 38 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 38 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 40 | 3100545 | Панель тоукх | 1 |
| 41 | 3100543 | Панель тоукх | 1 |
| 42 | J021020 | Болт с шайбой | 8 |
| 42 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 42 | J271020 замена: J222010 | Болт с шайбой | 8 |
| 43 | 4285863 | Угловой штуцер | 16 |
| 44 | A590914 | Пружинная шайба | 16 |
| 45 | 4202531 | Гайка | 16 |
| 48 | 4246672 | Соединительный штуцер | 1 |
| 67 | 4255567 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
