Трубопроводы системы смазки (стрела): 2 — HITACHI EX1200-5C

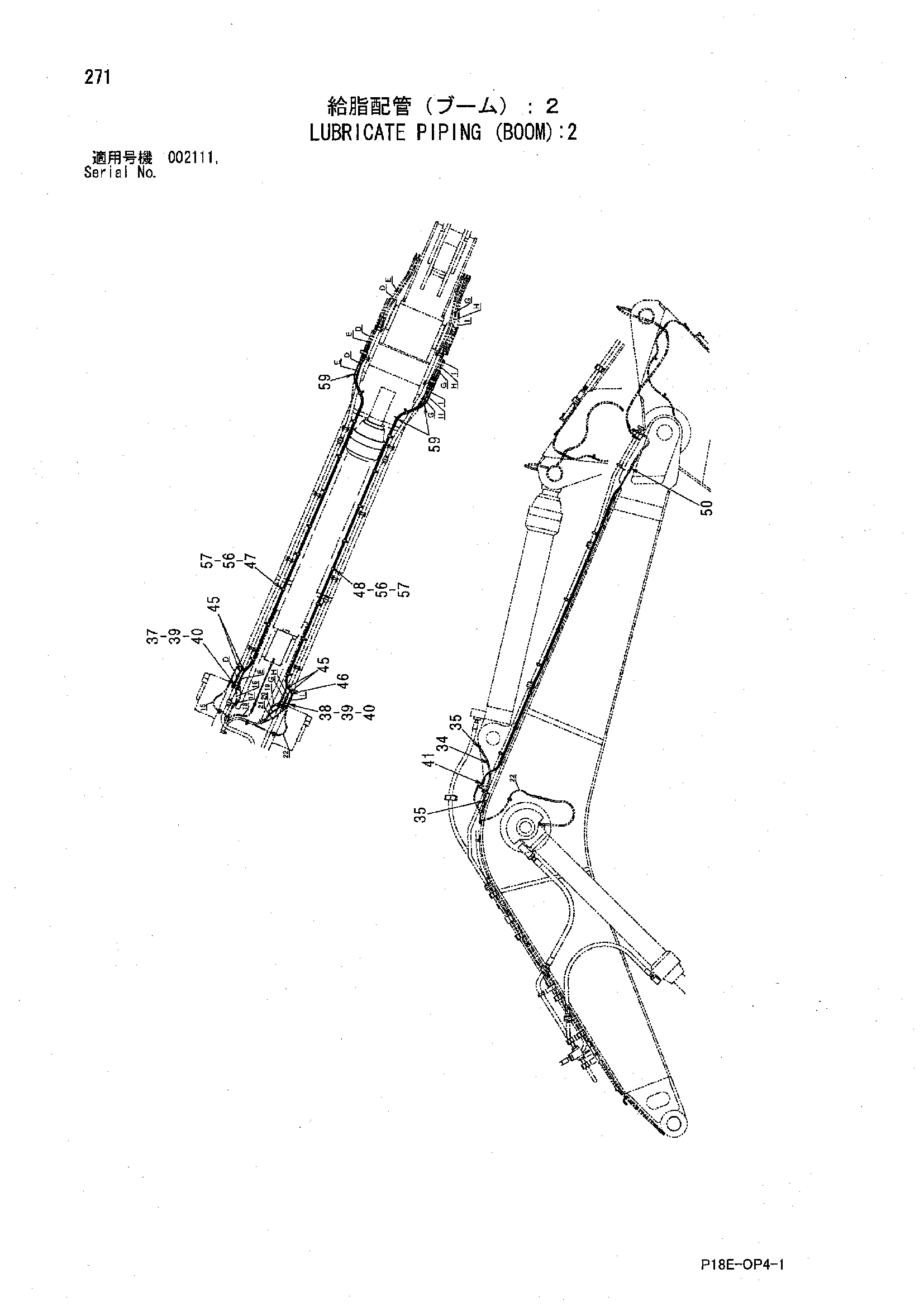

Заводская схема «Трубопроводы системы смазки (стрела): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 34 | 4647069 | Шланг | 1 |
| 35 | 4154656 | Угловой штуцер | 2 |
| 37 | 8103293 | Блок | 1 |
| 38 | 8103292 | Блок | 1 |
| 39 | J901200 | Болт | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | 4154651 | Адаптер | 5 |
| 45 | 4647071 | Шланг | 4 |
| 46 | 4647072 | Шланг | 1 |
| 47 | 4190282 | Зажим | 9 |
| 48 | 4190264 | Зажим | 9 |
| 50 | 4154651 | Адаптер | 5 |
| 56 | J901016 | Болт | 18 |
| 57 | A590910 | Пружинная шайба | 18 |
| 59 | 4467676 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
