Поворот угол индикатор — HITACHI EX1200-5C

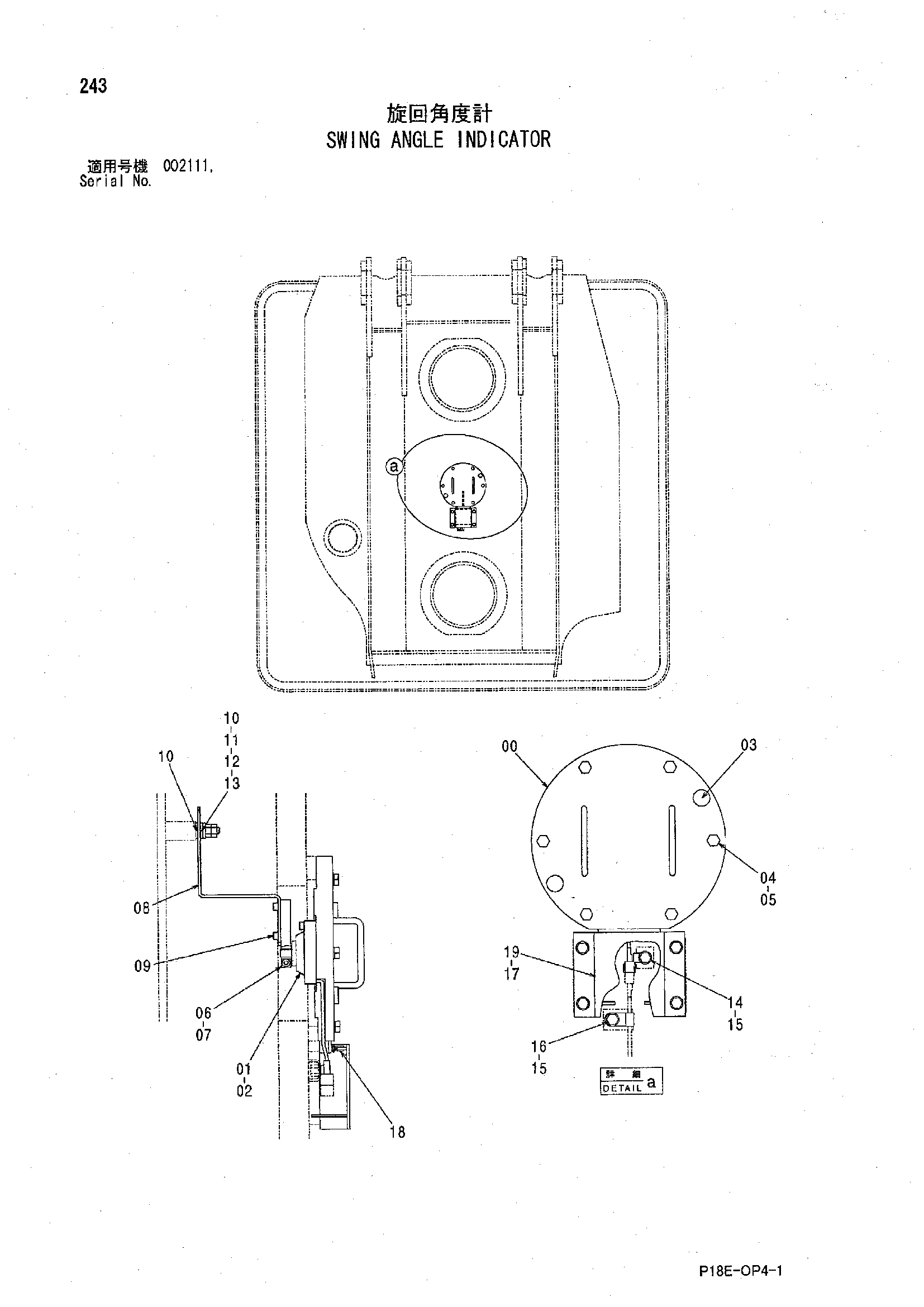

Заводская схема «Поворот угол индикатор» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049913 | Крышка | 1 |
| 01 | 4476333 | Датчик угла | 1 |
| 02 | M340836 | Болт с внутренним шестигранником | 5 |
| 03 | 4268229 | Установочный штифт | 2 |
| 04 | J901250 | Болт | 6 |
| 05 | 4065034 | Уплотнительная шайба | 6 |
| 06 | 4648396 | Рычаг | 1 |
| 07 | M340825 | Болт с внутренним шестигранником | 1 |
| 08 | 4648397 | Рычаг | 1 |
| 09 | M340820 | Болт с внутренним шестигранником | 2 |
| 10 | J222012 | Шайба | 3 |
| 11 | 4186797 | Тарельчатая пружина | 2 |
| 12 | J950012 | Гайка | 1 |
| 13 | M660012 | U-образная гайка | 1 |
| 14 | 4257159 | Кронштейн | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4190272 | Зажим | 1 |
| 17 | 8103706 | Кронштейн | 1 |
| 18 | 4485777 | Уплотнительная окантовка | 1 |
| 19 | J271025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
