Гидробак — HITACHI EX1200-5C

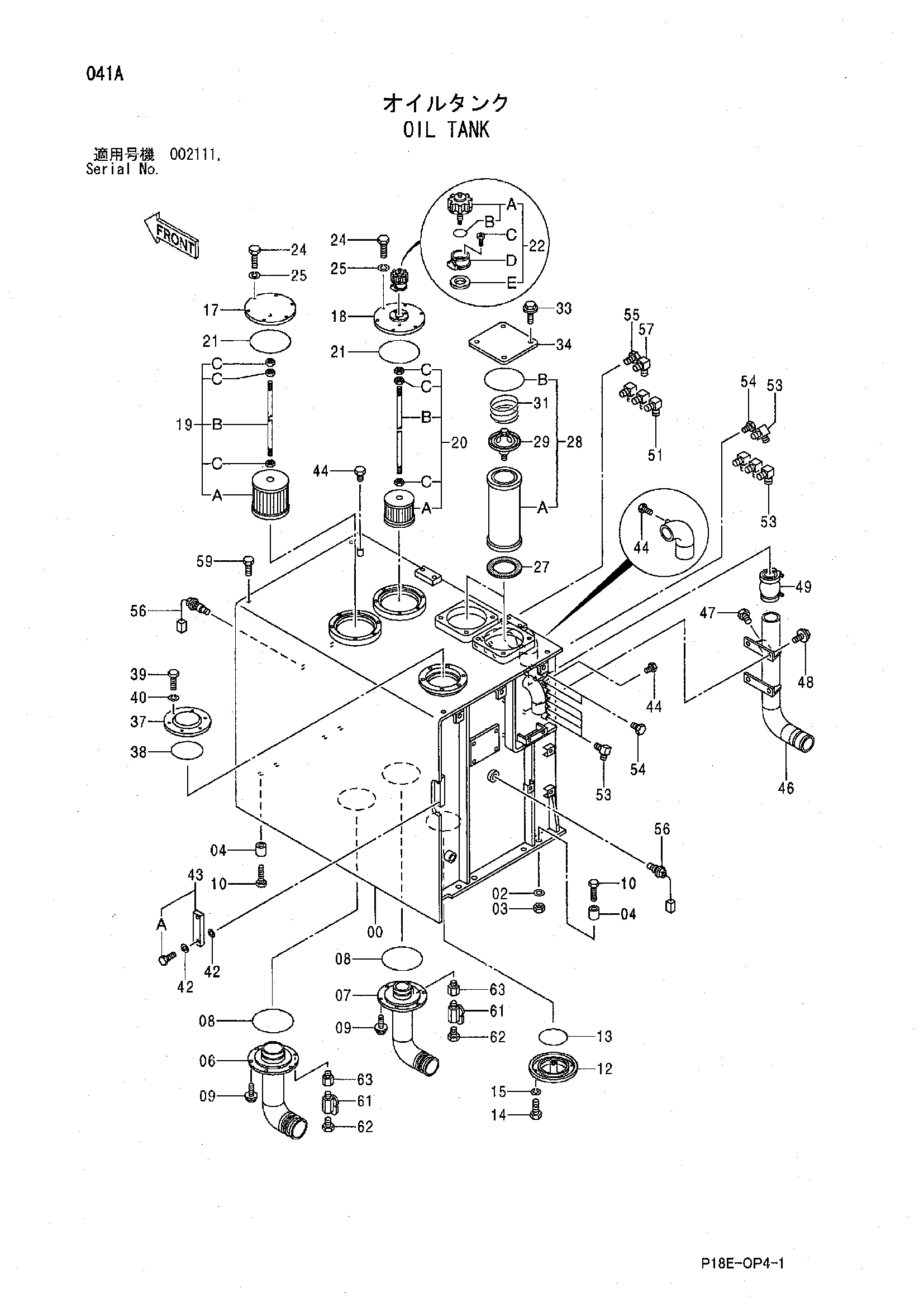

Заводская схема «Гидробак» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007128 | Гидробак | 1 |
| 02 | 4018545 | Шайба | 4 |
| 03 | J951020 | Гайка | 4 |
| 04 | 4257192 | Проставка | 8 |
| 06 | 8045240 | Трубка | 1 |
| 07 | 8045241 | Трубка | 1 |
| 08 | A811220 | Уплотнительное кольцо | 2 |
| 09 | J271025 | Болт с шайбой | 12 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J932090 | Болт | 8 |
| 12 | 8045181 | Фланец | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | J241025 | Болт | 6 |
| 15 | A590910 | Пружинная шайба | 6 |
| 17 | 8061945 | Крышка | 1 |
| 18 | 8061926 | Крышка | 1 |
| 19 | 4244123 | Всасывающий фильтр | 1 |
| 19A | 4237660 | Сетчатый фильтр | 1 |
| 19B | 4280266 | Шток | 1 |
| 19C | J950010 | Гайка | 3 |
| 20 | 4244124 | Всасывающий фильтр | 1 |
| 20A | 4210224 | Сетчатый фильтр | 1 |
| 20B | 4280265 | Шток | 1 |
| 20C | J950010 | Гайка | 3 |
| 21 | A811220 | Уплотнительное кольцо | 2 |
| 22 | 4178684 | Сапун | 1 |
| 22A | 4222874 | Фильтр | 1 |
| 22B | 953612 | Уплотнительное кольцо | 1 |
| 22C | M340516 | Болт с внутренним шестигранником | 3 |
| 22D | 4222875 | Корпус | 1 |
| 22E | 4222876 | Манжета | 1 |
| 24 | J901020 | Болт | 12 |
| 25 | A590910 | Пружинная шайба | 12 |
| 27 | 4250293 | Резиновая прокладка | 2 |
| 28 | 4333469 | Фильтрующий элемент | 2 |
| 28A | 4287634 | Фильтрующий элемент | 1 |
| 28B | A810220 | Уплотнительное кольцо | 1 |
| 29 | 4271000 | Клапан | 2 |
| 31 | 4271001 | Пружина | 2 |
| 33 | J271030 | Болт с шайбой | 8 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4344881 | Крышка | 2 |
| 37 | 8023981 | Крышка | 1 |
| 38 | A810160 | Уплотнительное кольцо | 1 |
| 39 | J241025 | Болт | 6 |
| 40 | A590910 | Пружинная шайба | 6 |
| 42 | 449558 | Уплотнительная шайба | 4 |
| 43 | 8053499 | Указатель уровня | 1 |
| 43A | 4100967 | Болт | 2 |
| 44 | 4093624 | Пробка | 3 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 8080778 | Трубка | 1 |
| 47 | 4154693 | Пробка | 1 |
| 47A | 970860 | Уплотнительное кольцо | 1 |
| 48 | J271025 | Болт с шайбой | 4 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4071214 | Муфта | 1 |
| 51 | A852344 | Угловой штуцер | 3 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A852333 | Угловой штуцер | 8 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4092534 | Пробка | 3 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4174541 | Пробка | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4259787 | Выключатель уровень | 2 |
| 57 | A852343 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | J912030 | Болт | 4 |
| 61 | 4194712 | Кран | 2 |
| 62 | 4509122 | Пробка | 2 |
| 63 | 4185719 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
