Угол датчик (рукоять): 1 — HITACHI EX1200-5C

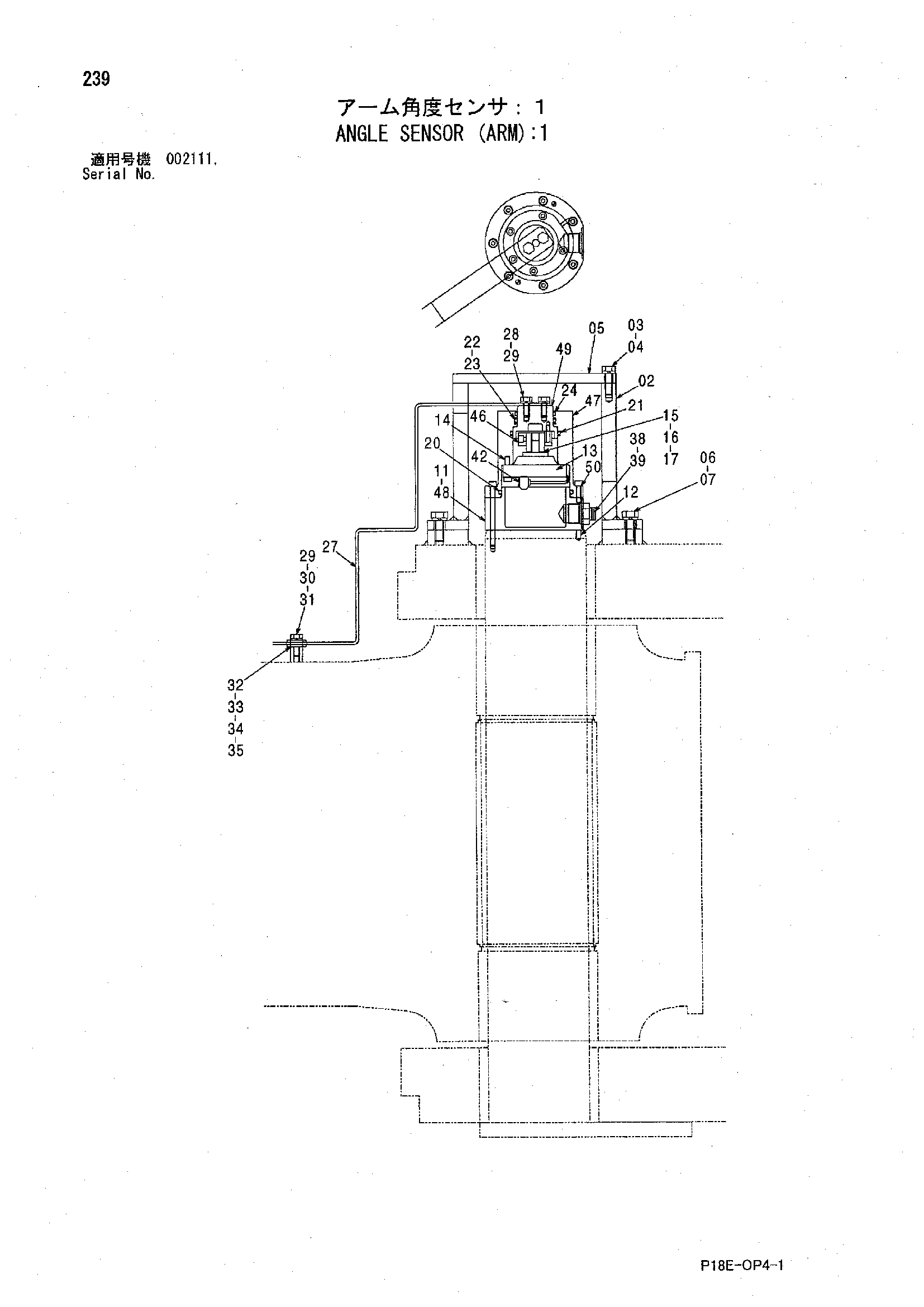

Заводская схема «Угол датчик (рукоять): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8103504 | Крышка | 1 |
| 03 | J921640 | Болт | 6 |
| 04 | A590916 | Пружинная шайба | 6 |
| 05 | 4647953 | Крышка | 1 |
| 06 | J921240 | Болт | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 11 | J780800 | Болт с внутренним шестигранником | 7 |
| 12 | 493331 | Установочный штифт | 2 |
| 13 | 4476333 | Датчик угла | 1 |
| 14 | M340836 | Болт с внутренним шестигранником | 5 |
| 15 | 4189236 | Регулировочная шайба 0.2mm | 2 |
| 16 | 4381049 | Регулировочная шайба 0.3mm | 2 |
| 17 | 4276830 | Регулировочная шайба 0.5mm | 2 |
| 20 | 4046608 | Уплотнительное кольцо | 1 |
| 21 | 4071222 | Уплотнительное кольцо | 1 |
| 22 | 4113161 | Уплотнительное кольцо | 1 |
| 23 | 4113173 | Опорное кольцо | 1 |
| 24 | 4421362 | Пылезащитное уплотнение | 1 |
| 27 | 3106888 | Рычаг | 1 |
| 28 | J921020 | Болт | 2 |
| 29 | A590910 | Пружинная шайба | 3 |
| 30 | J921030 | Болт | 1 |
| 31 | J217083 | Шайба | 2 |
| 32 | 4183654 | Регулировочная шайба 0.4mm | 2 |
| 33 | 4183655 | Регулировочная шайба 0.8mm | 2 |
| 34 | 4183656 | Регулировочная шайба 1.2mm | 2 |
| 35 | 4183657 | Регулировочная шайба 1.6mm | 2 |
| 38 | 4189535 | Адаптер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4187328 | Уплотнительное кольцо | 1 |
| 42 | 4418301 | Кронштейн | 1 |
| 46 | 4648705 | Муфта резиновый | 1 |
| 47 | 2053129 | Корпус | 1 |
| 48 | 2053133 | Корпус | 1 |
| 49 | 3107266 | Вал | 1 |
| 50 | J780830 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
