Регулятор управление — HITACHI EX1200-5C

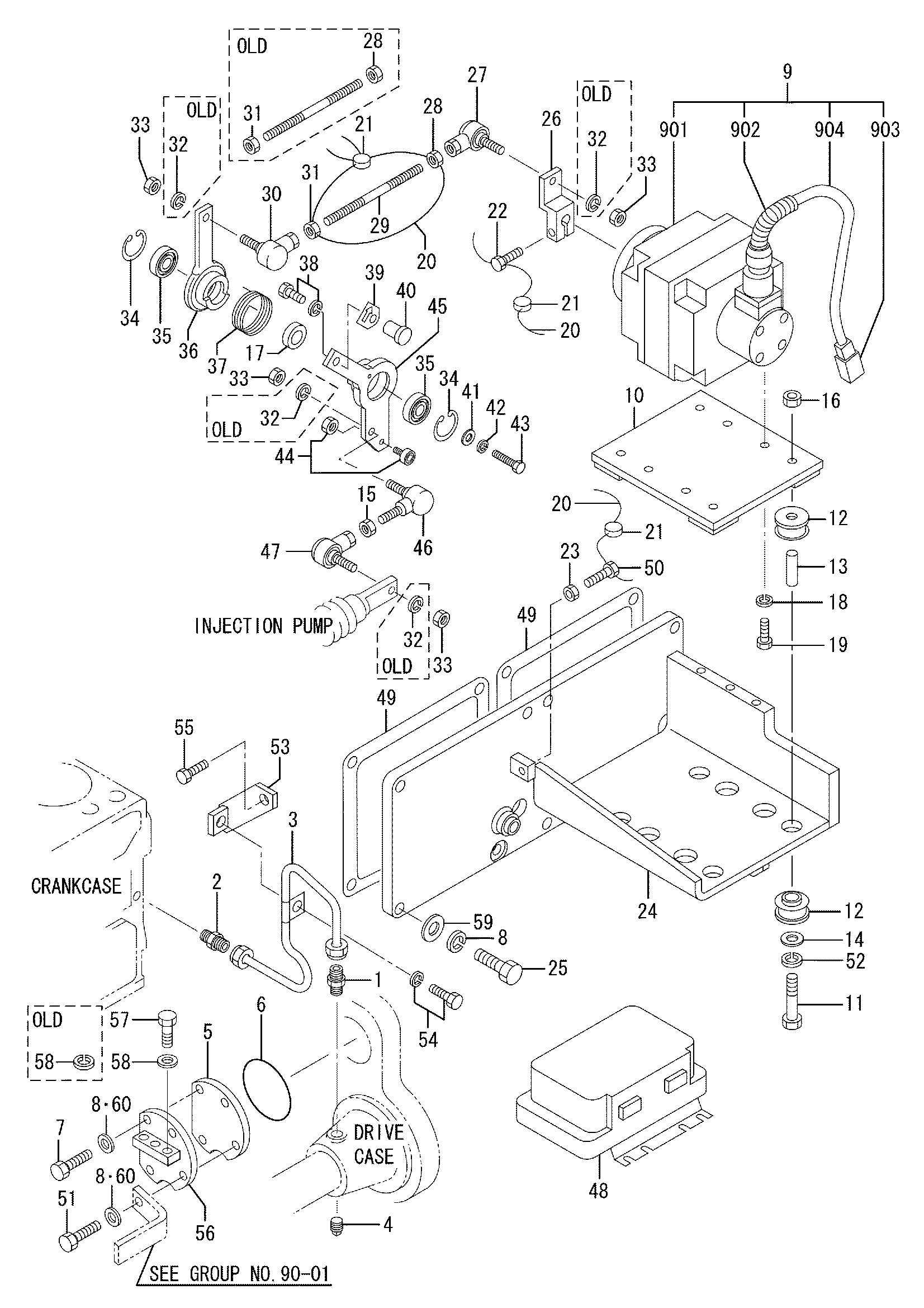

Заводская схема «Регулятор управление» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	HF454008000	Разъём	1
2	H4750055701	Разъём	1
3	H3753668700	Трубка, масляный	1
4	HF500613000	Пробка, таперед	1
5	H4750039900	Крышка	1
5	H3751107100	Крышка, реинфоркед	1
5	H3751117100	Крышка, реинфоркед	1
6	H0550721450	Уплотнительное кольцо	1
7	HF103512035	Болт	3
7	HF103512050	Болт	3
8	HF251512000	Пружинная шайба	12
8	HF251512000	Пружинная шайба	8
9	H3786330210	Актуатор, проакт в сборе	1
9-01	H3786300200	Актуатор	1
9-02	H3786311100	Колпачок, проакт	1
9-03	H3759210900	Разъём в сборе	1
9-04	H3759200400	Трубка, колгате	1
10	H3756305801	Пластина, проакт	1
11	HF103508065	Болт	4
12	H0805100200	Крепление	8
13	H34A6304500	Проставка	4
14	H9126207700	Шайба	4
15	HF230008000	Гайка	1
15	HF244508000	Гайка	1
16	H3776306400	Гайка, блокировка	4
17	H9136503200	Проставка	1
18	HF251510000	Пружинная шайба	4
19	H3776305500	Болт	4
20	H35A6109900	Провод	2
20	H35A6109900	Провод	3
21	H4800096600	Уплотнение	2
21	H4800096600	Уплотнение	3
22	HF111508030	Болт, локкинг провод	1
23	H3756004800	Гайка	1
24	H3756315700	Кронштейн, актуатор	1
24	H3756303900	Кронштейн, актуатор	1
24	H3756313900	Кронштейн, актуатор	1
25	HF103512035	Болт	8
26	H3756305601	Рычаг, тхроттле	1
26	H3756305602	Рычаг, тхроттле	1
27	H35A6138600	Соединение, шарик	1
28	HF232008000	Гайка, JAM	1
28	H3756004800	Гайка, блокировка	1
29	H0590208135	Шток	1
30	H35A6138700	Соединение, шарик	1
31	H0941300800	Гайка, блокировка	1
31	H3756004900	Гайка, блокировка	1
32	HF251508000	Пружинная шайба	4
33	HF230008000	Гайка	4
33	HF244508000	Гайка	4
34	HF320203200	Кольцо, стопорный	2
35	H3756300900	Подшипник, шарик	2
35	H3756310900	Подшипник, шарик	2
36	H3756316700	Рычаг, канкел	1
36	H3756316701	Рычаг, канкел	1
37	H3776127400	Пружина	1
38	HF180508020	Болт, W/шайба	1
39	H4594030200	Пластина, предупреждение	1
39	H4594030201	Пластина, предупреждение	1
40	H5177603000	Рукоятка	1
41	H9144604200	Шайба	1
42	HF251512000	Пружинная шайба	1
43	H3756305300	Болт	1
44	H4529820800	Фолловер	1
45	H3756326800	Рычаг, канкел	1
45	H3756326801	Рычаг, канкел	1
46	H3756315400	Соединение, шарик	1
47	H35A6138600	Соединение, шарик	1
48	H3756309800	Контроллер	1
48	H3756319800	Контроллер	1
48	H3756329800	Контроллер	1
49	H4750033100	Манжета	2
49	H3750704900	Манжета	2
50	H3756118500	Болт	1
51	HF103512040	Болт	1
51	HF103512055	Болт	1
52	HF251508000	Пружинная шайба	4
53	H3753604900	Стойка	1
54	HF180510016	Болт, W/шайба	1
55	HF103512050	Болт	1
56	H3751107200	Кронштейн, реинфоркед	1
56	H3751107201	Кронштейн, реинфоркед	1
57	HF103512040	Болт	3
58	HF251512000	Пружинная шайба	3
58	H5534000600	Шайба	3
59	HF250012000	Шайба, плаин	8
60	H5534000600	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
