Опора радиатора — HITACHI EX1200-5C

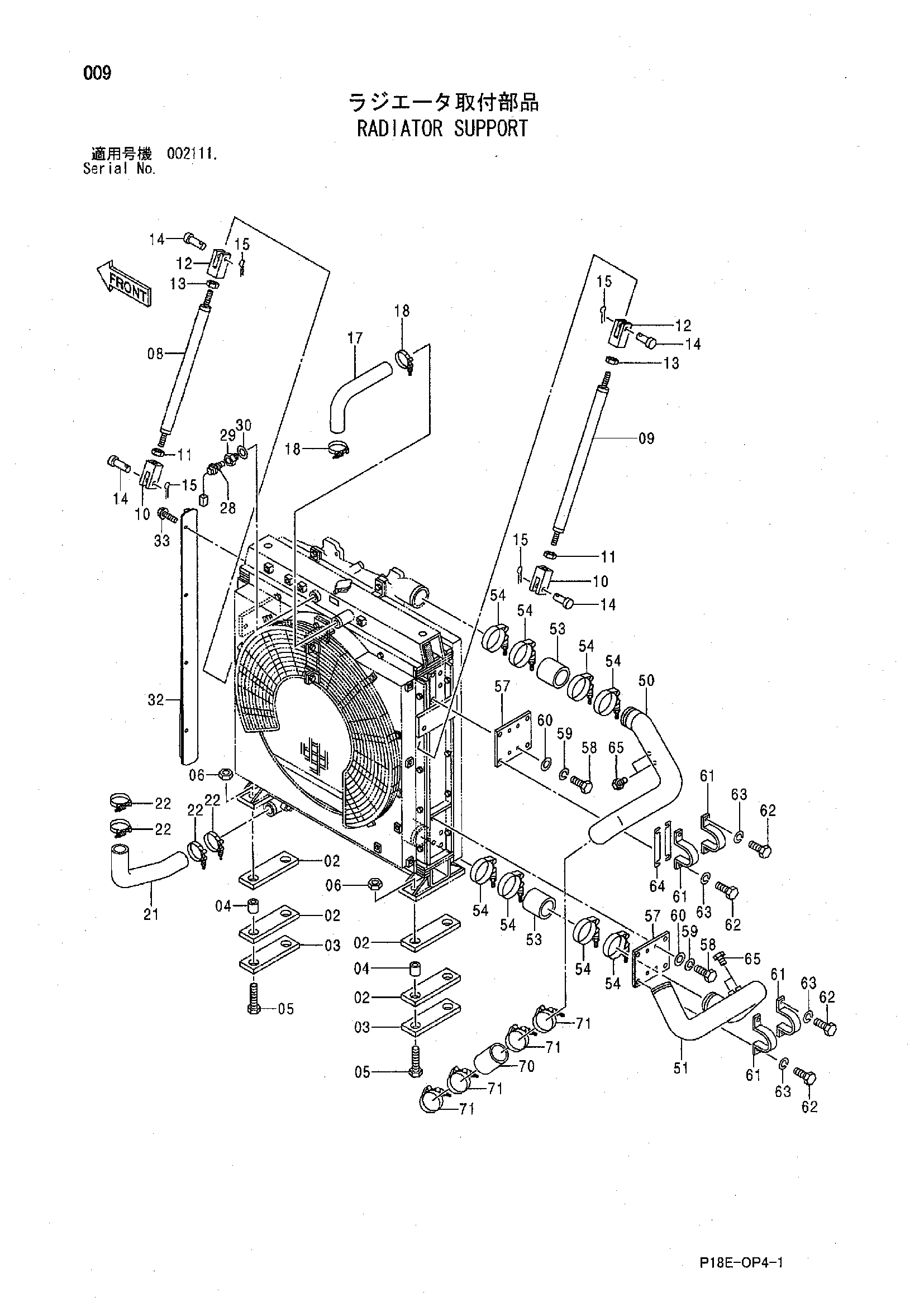

Заводская схема «Опора радиатора» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4085829 | Пластина резиновый | 4 |
| 03 | 4085831 | Фиксатор | 2 |
| 04 | 4244270 | Проставка | 4 |
| 05 | J932706 | Болт | 4 |
| 06 | M660027 | U-образная гайка | 4 |
| 08 | 8080918 | Стойка | 1 |
| 09 | 8091968 | Стойка | 1 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 17 | 3096545 | Водяной шланг | 1 |
| 18 | 4263764 | Хомут шланга | 2 |
| 21 | 4440529 | Водяной шланг | 1 |
| 22 | 4263765 | Хомут шланга | 4 |
| 28 | 4614098 | Выключатель уровень | 1 |
| 29 | 4615801 | Переходник | 1 |
| 30 | 4433439 | Уплотнительная шайба | 1 |
| 32 | 8090403 | Крышка | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 50 | 8099107 | Трубка | 1 |
| 51 | 8091759 | Трубка | 1 |
| 53 | 4483647 | Воздушный шланг | 2 |
| 54 | 4282489 | Хомут шланга | 8 |
| 57 | 9759767 | Кронштейн | 2 |
| 58 | J901230 | Болт | 8 |
| 59 | A590912 | Пружинная шайба | 8 |
| 60 | 449490 | Шайба | 8 |
| 61 | 4207010 | Хомут трубки | 4 |
| 62 | J901020 | Болт | 8 |
| 63 | A590910 | Пружинная шайба | 8 |
| 64 | 4605502 | Регулировочная шайба 3.0mm | 2 |
| 65 | 446536 | Пробка | 4 |
| 70 | 4632494 | Воздушный шланг | 1 |
| 71 | 4282489 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
