Высокая кабина детали <1100MM> (4) — HITACHI EX1200-5C

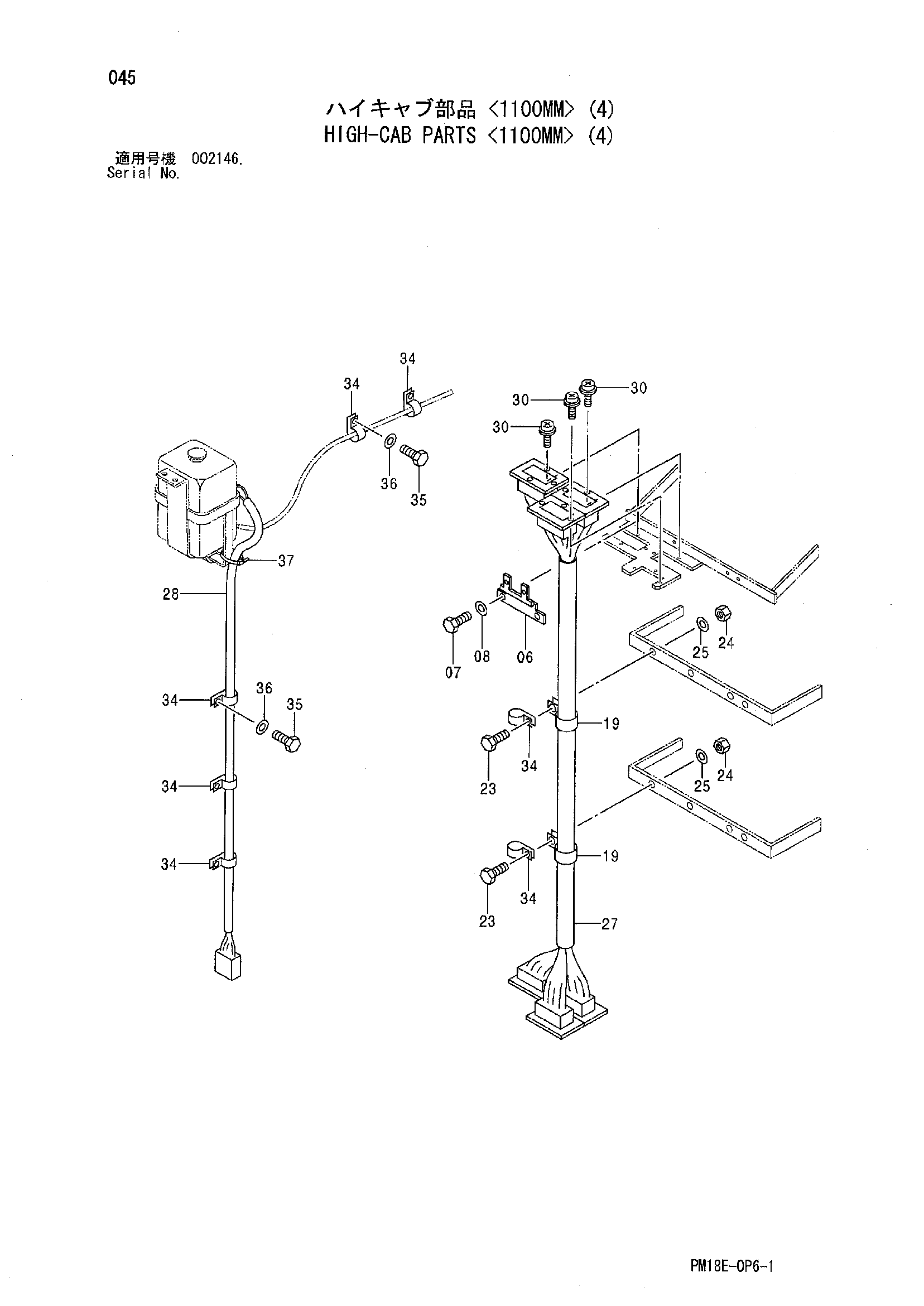

Заводская схема «Высокая кабина детали <1100MM> (4)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4297280 | Кронштейн | 1 |
| 07 | J900610 | Болт | 2 |
| 08 | A590106 | Плоская шайба | 2 |
| 19 | 4190264 | Зажим | 2 |
| 23 | J901020 | Болт | 2 |
| 24 | J950010 | Гайка | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 27 | 4455077 | Жгут проводов | 1 |
| 28 | 4615739 | Жгут проводов | 1 |
| 30 | J460316 | Винт с шайбой | 9 |
| 34 | 4190271 | Зажим | 7 |
| 35 | J901020 | Болт | 5 |
| 36 | A590110 | Плоская шайба | 5 |
| 37 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
