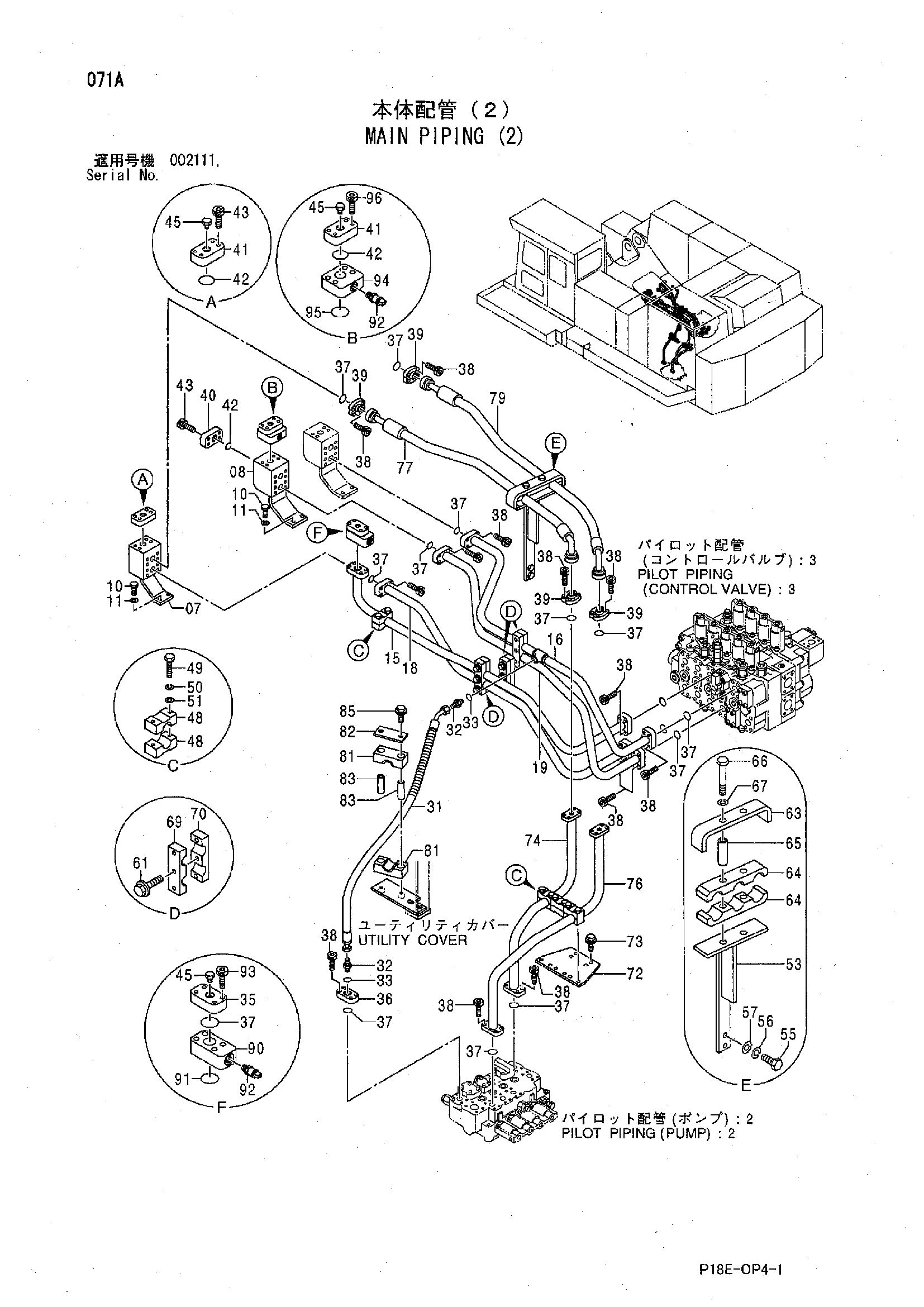

Основные гидролинии (2) — HITACHI EX1200-5C

Заводская схема «Основные гидролинии (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	8080901	Блок	1
08	8080902	Блок	1
10	J901235	Болт	4
11	4086891	Шайба	4
15	8080896	Трубка	1
16	8080894	Трубка	1
18	8080898	Трубка	1
19	8080900	Трубка	1
31	4464111	Шланг	1
32	A853166	Адаптер	2
32A	4506424	Уплотнительное кольцо	1
33	4187308	Уплотнительное кольцо	2
35	4244894	Крышка	1
36	4440510	Фланец	1
37	4508805	Уплотнительное кольцо	15
38	M341445	Болт с внутренним шестигранником	56
39	4089703	Разъёмный фланец	8
40	4091297	Крышка	1
41	4244893	Крышка	2
42	4510169	Уплотнительное кольцо	3
43	M341650	Болт с внутренним шестигранником	8
45	4093624	Пробка	3
45A	957366	Уплотнительное кольцо	1
48	4311153	Хомут трубки	8
49	J901290	Болт	8
50	A590912	Пружинная шайба	8
51	4086891	Шайба	8
53	8082306	Кронштейн	1
55	J901240	Болт	2
56	A590912	Пружинная шайба	2
57	4086891	Шайба	2
61	J271265	Болт с шайбой	9
61A	J901265	Болт	1
61B	J222012	Шайба	1
63	4294969	Хомут	1
64	4294970	Хомут шланга	2
65	4215879	Проставка	2
66	J901202	Болт	2
67	A590912	Пружинная шайба	2
69	4440504	Хомут трубки	3
70	4440503	Хомут трубки	3
72	4440512	Пластина	1
73	J271245	Болт с шайбой	4
73A	J901245	Болт	1
73B	J222012	Шайба	1
74	8080881	Трубка	1
76	8080883	Трубка	1
77	4309083	Шланг	1
79	4446320	Шланг	1
81	4463789	Хомут шланга	2
82	4341803	Пластина	1
83	4349648	Проставка	2
85	J271200	Болт с шайбой	2
85A	J901200	Болт	1
85B	J222012	Шайба	1
90	3106846	Фланец	1
91	4508805	Уплотнительное кольцо	1
92	4436271	Датчик давления	2
93	M341490	Болт с внутренним шестигранником	4
94	3106845	Фланец	1
95	4510169	Уплотнительное кольцо	1
96	M341690	Болт с внутренним шестигранником	4
