Ковш 6.5m3 (BE)[JIS94] — HITACHI EX1200-5C

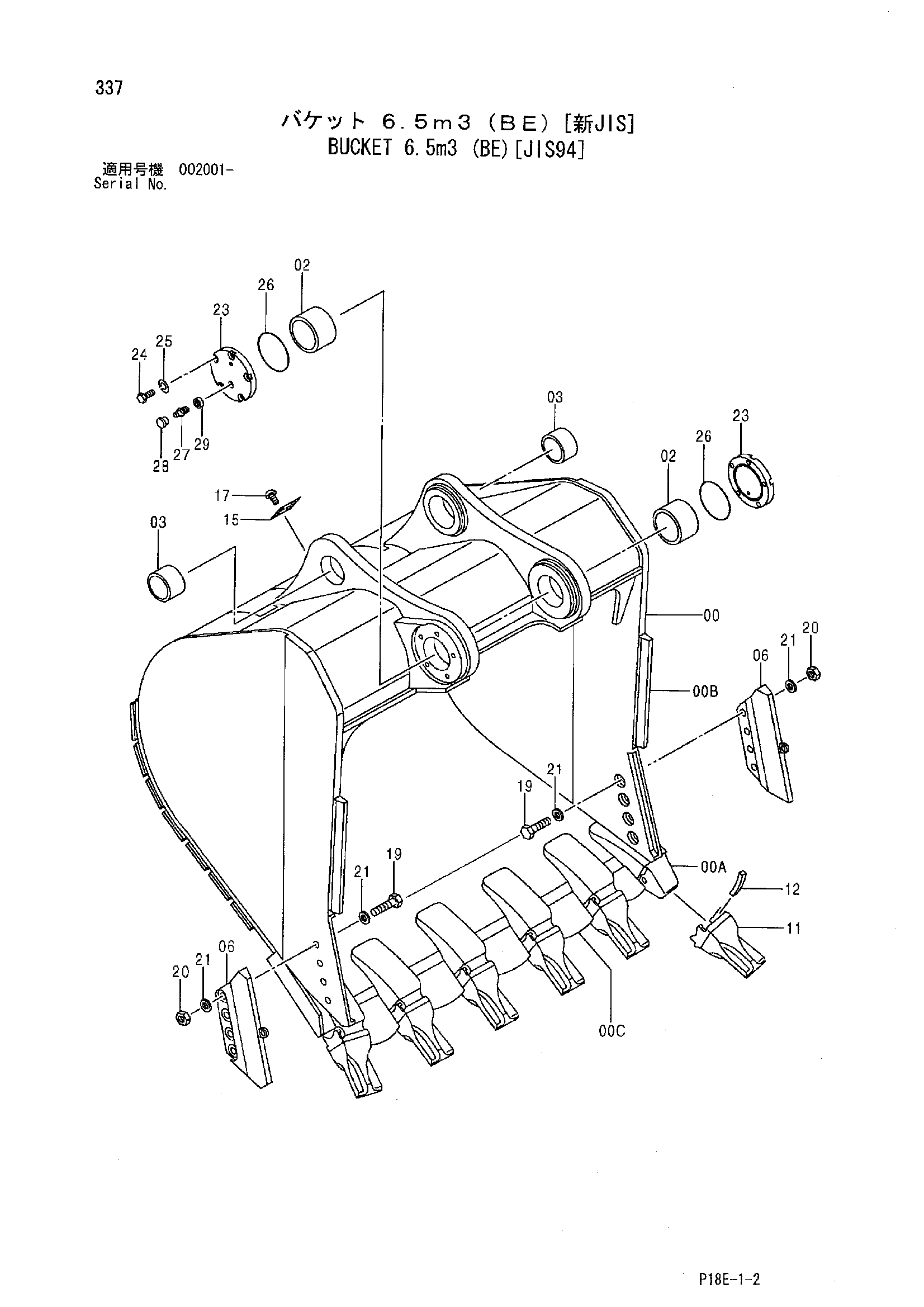

Заводская схема «Ковш 6.5m3 (BE)[JIS94]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 6.5m3 (BE)[JIS94] HITACHI EX1200-5C](/catalog-drawings/e8/e8962a8f-abef-4c10-af0c-975a0245f3af.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9188919 | Ковш | 1 | |
| 00 | 5006989 | Ковш | 1 |
| 00A | 4423674 | Адаптер зуба | 6 |
| 00B | 4261618 | Штанга | 2 |
| 00C | 4310697 | Кожух | 5 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 2 |
| 11 | 4255718 | Коронка зуба | 6 |
| 12 | 4397063 | Стопорный палец | 6 |
| 15 | 4371561 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4275192 | Болт башмак | 8 |
| 20 | 4167193 | Гайка | 8 |
| 21 | 4083438 | Шайба | 16 |
| 23 | 3088657 | Крышка | 2 |
| 24 | J922250 | Болт | 10 |
| 25 | A590922 | Пружинная шайба | 10 |
| 26 | A810220 | Уплотнительное кольцо | 2 |
| 27 | J75481 | Пресс-маслёнка | 2 |
| 28 | 4105912 | Колпачок | 2 |
| 29 | 4130686 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
