Пилотные гидролинии (панель в сборе): 2 — HITACHI EX1200-5C

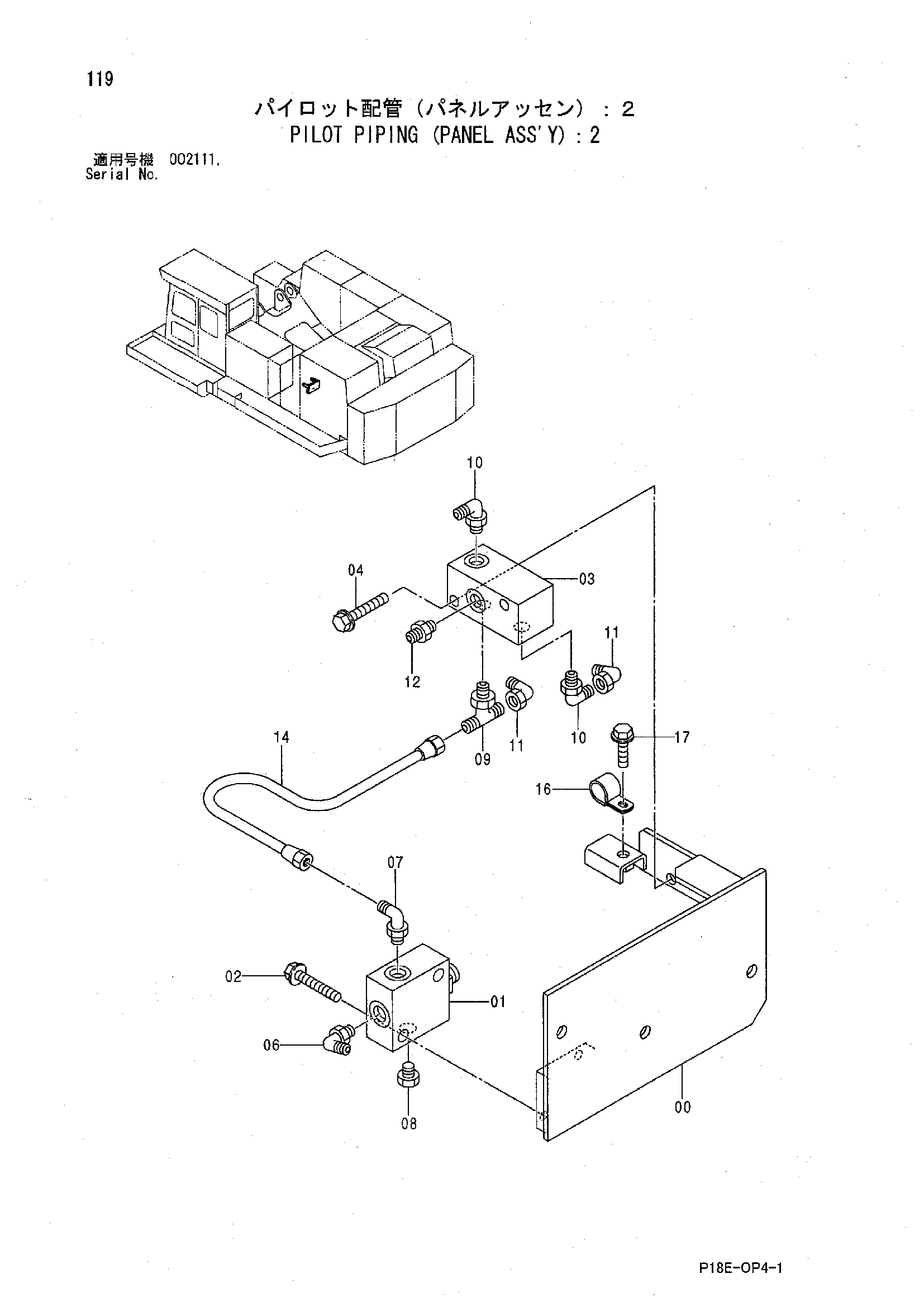

Заводская схема «Пилотные гидролинии (панель в сборе): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045100 | Кронштейн | 1 |
| 01 | 9072360 | Обратный клапан | 1 |
| 02 | J271055 | Болт с шайбой | 2 |
| 02A | J901055 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4438147 | Клапан | 1 |
| 04 | J271070 | Болт с шайбой | 2 |
| 04A | J901070 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4344046 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4435499 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4239976 | Унион S | 2 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4610834 | Трубка | 1 |
| 16 | 4190253 | Зажим | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
