Механизм поворота (передний) — HITACHI EX1200-5C

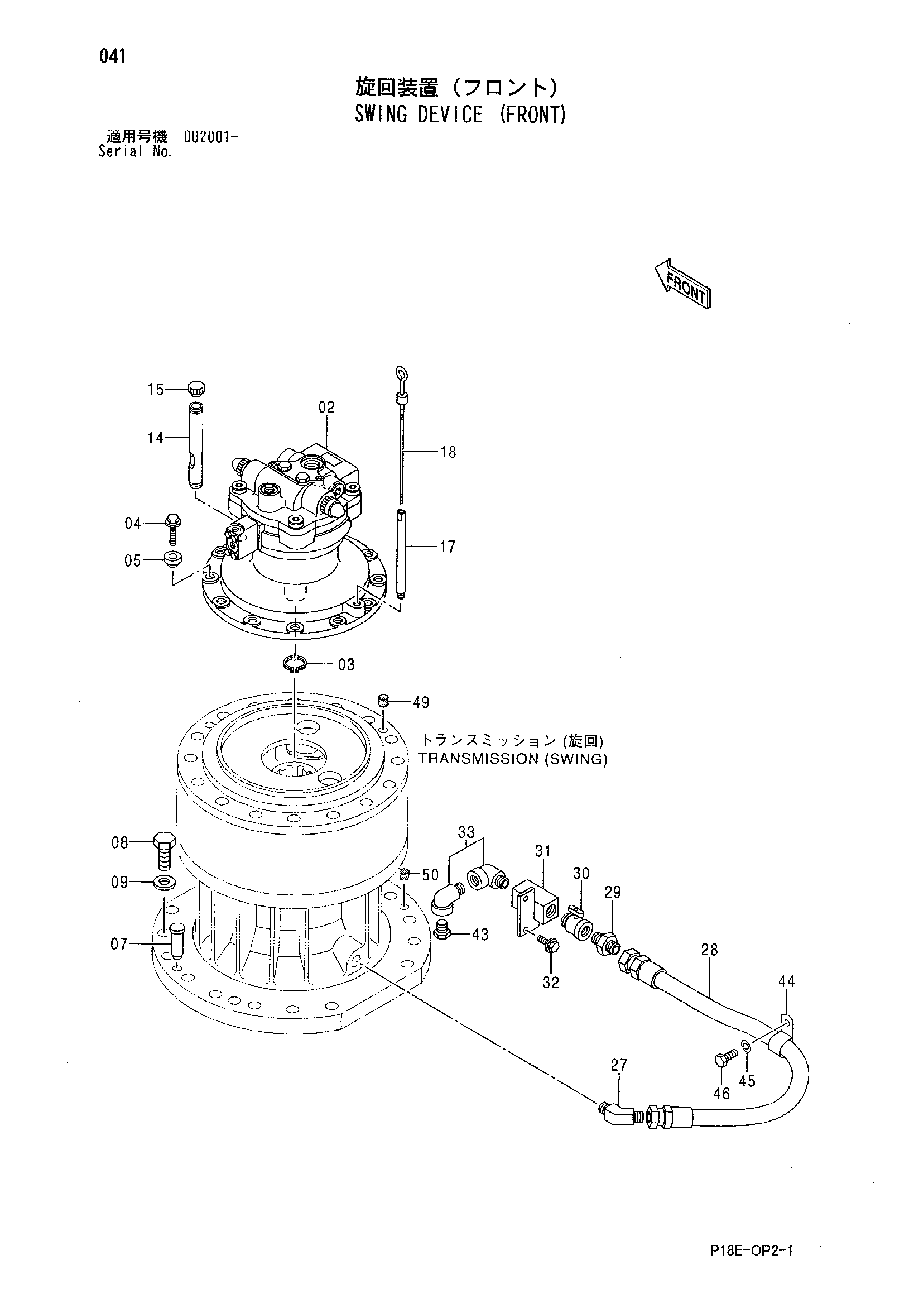

Заводская схема «Механизм поворота (передний)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4405479 | Гидромотор | 1 |
| 03 | 959499 | Стопорное кольцо | 1 |
| 04 | J011250 | Болт с шайбой | 12 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 12 |
| 05 | 4239862 | Проставка | 12 |
| 07 | 4268229 | Установочный штифт | 2 |
| 08 | J932780 | Болт | 16 |
| 09 | 4085857 | Шайба | 16 |
| 14 | 4388529 | Трубка | 1 |
| 15 | 4343365 | Колпачок | 1 |
| 17 | 4228687 | Трубка | 1 |
| 18 | 3074225 | Указатель уровня | 1 |
| 27 | 94-1504 | Угловой штуцер | 1 |
| 28 | 4157679 | Шланг | 1 |
| 29 | 94-1304 | Адаптер | 1 |
| 30 | 4193832 | Шаровой клапан | 1 |
| 31 | 8061530 | Коллектор | 1 |
| 32 | J011230 | Болт с шайбой | 2 |
| 32 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 33 | 94-0633 | Угловой штуцер | 2 |
| 43 | 4187322 | Пробка | 1 |
| 44 | 4192035 | Зажим | 1 |
| 45 | A590910 | Пружинная шайба | 1 |
| 46 | J901018 замена: J901020 | Болт | 1 |
| 46 | J901020 | Болт | 1 |
| 49 | 428028 | Пробка | 2 |
| 50 | 425175 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
