Реле панель — HITACHI EX1200-5C

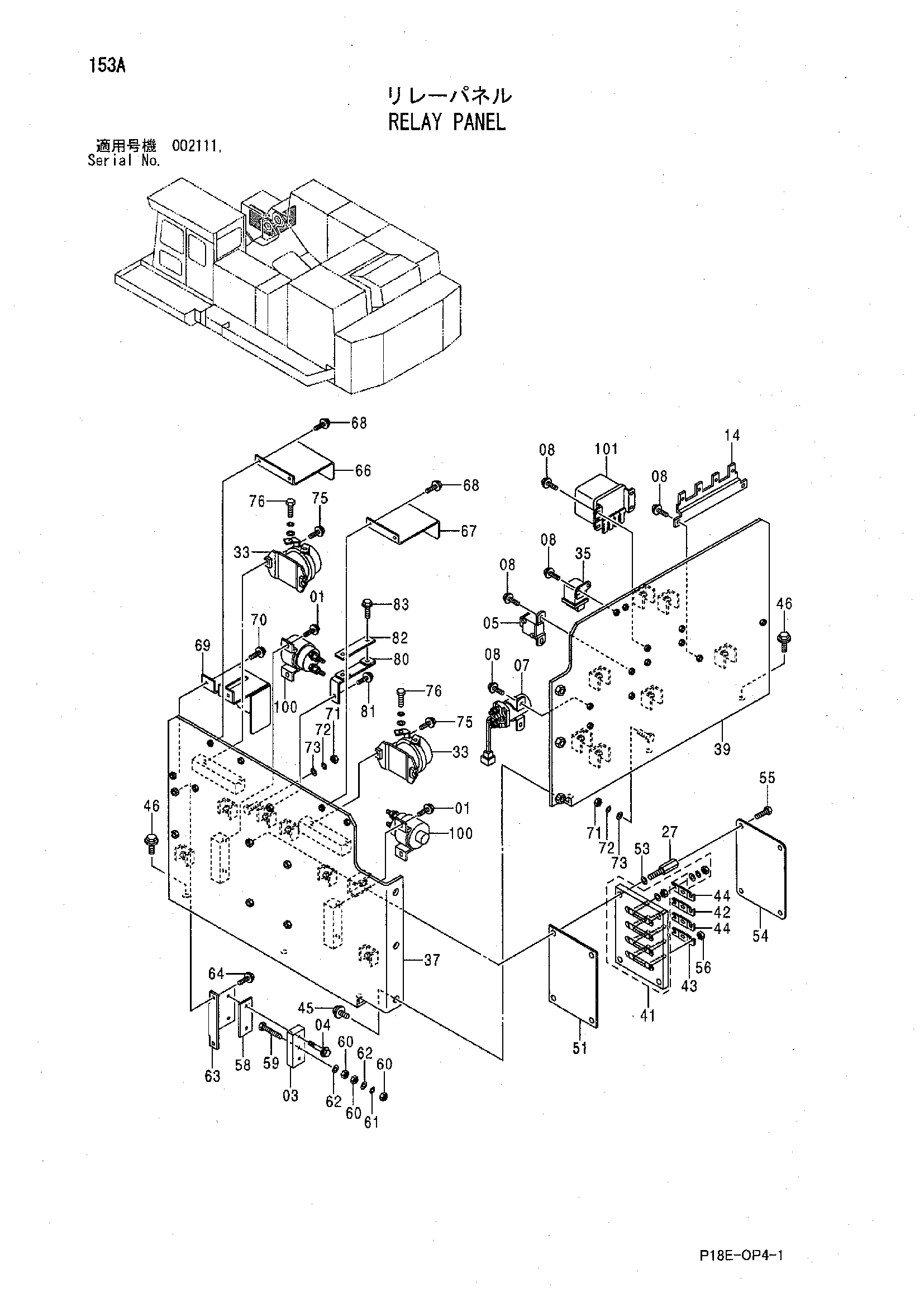

Заводская схема «Реле панель» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260825 | Болт с шайбой | 4 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4474207 | Держатель | 1 |
| 04 | J260845 | Болт с шайбой | 2 |
| 04A | J900845 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4279835 | Реле защитный | 1 |
| 07 | 4287277 | Реле | 1 |
| 08 | J260616 | Болт с шайбой | 12 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 14 | 4440951 | Кронштейн | 1 |
| 27 | 4474202 | Проставка | 4 |
| 33 | 4398041 | Реле аккумулятор | 2 |
| 35 | 4352729 | Реле | 1 |
| 37 | 6020715 | Панель | 1 |
| 39 | 6021030 | Панель | 1 |
| 41 | 4474226 | Держатель предохранитель | 1 |
| 42 | 4453533 | Предохранитель | 1 |
| 43 | 4453535 | Предохранитель | 1 |
| 44 | 4447271 | Предохранитель | 2 |
| 45 | J271230 | Болт с шайбой | 3 |
| 45A | J901230 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | J271230 | Болт с шайбой | 6 |
| 46A | J901230 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 51 | 4474201 | Пластина | 1 |
| 53 | A590110 | Плоская шайба | 4 |
| 54 | 4474206 | Крышка | 1 |
| 55 | J260616 | Болт с шайбой | 4 |
| 55A | J900616 | Болт | 1 |
| 55B | A590106 | Плоская шайба | 1 |
| 56 | J950008 | Гайка | 1 |
| 58 | 4474208 | Пластина | 1 |
| 59 | M261065 | Болт | 1 |
| 60 | J950010 | Гайка | 3 |
| 61 | A590910 | Пружинная шайба | 1 |
| 62 | A590110 | Плоская шайба | 2 |
| 63 | 8088331 | Кронштейн | 1 |
| 64 | J271030 | Болт с шайбой | 2 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | 4474204 | Крышка | 1 |
| 67 | 4474203 | Крышка | 1 |
| 68 | J260616 | Болт с шайбой | 4 |
| 68A | J900616 | Болт | 1 |
| 68B | A590106 | Плоская шайба | 1 |
| 69 | 3095372 | Крышка | 1 |
| 70 | J260820 | Болт с шайбой | 2 |
| 70A | J900820 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J950010 | Гайка | 2 |
| 72 | A590910 | Пружинная шайба | 2 |
| 73 | A590110 | Плоская шайба | 2 |
| 75 | J260830 | Болт с шайбой | 4 |
| 75A | J900830 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 76 | J900825 | Болт | 4 |
| 80 | 9759125 | Хомут | 1 |
| 81 | J271030 | Болт с шайбой | 1 |
| 81A | J901030 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 82 | 9759126 | Хомут | 1 |
| 83 | J260830 | Болт с шайбой | 1 |
| 83A | J900830 | Болт | 1 |
| 83B | A590108 | Плоская шайба | 1 |
| 100 | 4320214 | Реле | 2 |
| 101 | 4452356 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
