Гидрораспределитель (1/2) — HITACHI EX1200-5C

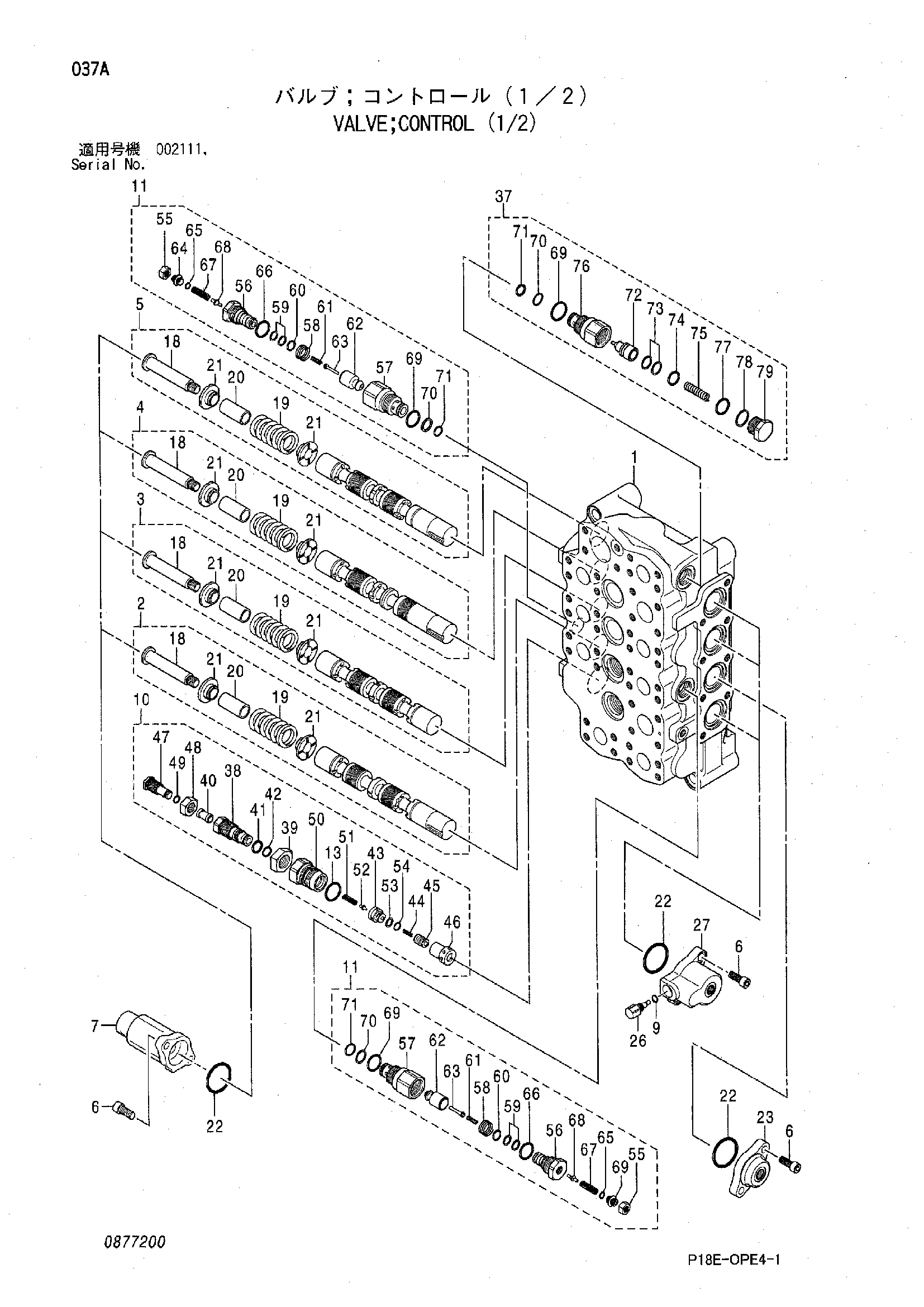

Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483263 | Гидрораспределитель | 1 | |
| 2 | 0877201 | Плунжер | 1 |
| 3 | 0877202 | Плунжер | 1 |
| 4 | 0809703 | Плунжер | 1 |
| 5 | 0809704 | Плунжер | 1 |
| 6 | M341230 | Болт с внутренним шестигранником | 16 |
| 7 | 0877203 | Крышка | 4 |
| 9 | 957366 | Уплотнительное кольцо | 4 |
| 10 | 4469379 | Предохранительный клапан | 1 |
| 11 | 4612825 | Предохранительный клапан | 2 |
| 13 | 4088425 | Уплотнительное кольцо | 1 |
| 18 | 0622808 | Колпачок | 4 |
| 19 | 0622807 | Спирнг | 4 |
| 20 | 0622805 | Втулка | 4 |
| 21 | 0622806 | Направляющая | 8 |
| 22 | 0101616 | Уплотнительное кольцо | 8 |
| 23 | 0622803 | Крышка | 1 |
| 26 | 0622875 | Пробка | 3 |
| 27 | 0622876 | Крышка | 3 |
| 37 | 0622843 | Клапан | 1 |
| 38 | 0809708 | Втулка | 1 |
| 39 | 0809709 | Гайка | 1 |
| 40 | 0809710 | Поршень | 1 |
| 41 | 4153098 | Уплотнительное кольцо | 1 |
| 42 | 0809711 | Уплотнительное кольцо | 1 |
| 43 | 0809712 | Сиденье | 1 |
| 44 | 0809713 | Пружина | 1 |
| 45 | 0809714 | Тарельчатый клапан | 1 |
| 46 | 0809715 | Втулка | 1 |
| 47 | 0809716 | Винт | 1 |
| 48 | 0809717 | Гайка | 1 |
| 49 | 0212416 | Уплотнительное кольцо | 1 |
| 50 | 0809718 | Колпачок | 1 |
| 51 | 0135206 | Пружина | 1 |
| 52 | 0809719 | Тарельчатый клапан | 1 |
| 53 | 4040813 | Опорное кольцо | 1 |
| 54 | 0809720 | Уплотнительное кольцо | 1 |
| 55 | 0809721 | Гайка | 2 |
| 56 | 0809722 | Сиденье | 2 |
| 57 | 0809723 | Втулка | 2 |
| 58 | 0809724 | Пружина | 2 |
| 59 | 0809725 | Опорное кольцо | 4 |
| 60 | 0809726 | Уплотнительное кольцо | 2 |
| 61 | 0809727 | Пружина | 2 |
| 62 | 0809728 | Тарельчатый клапан | 2 |
| 63 | 0809729 | Поршень | 2 |
| 64 | 0809730 | Винт | 2 |
| 65 | 4153089 | Уплотнительное кольцо | 2 |
| 66 | 0809731 | Уплотнительное кольцо | 2 |
| 67 | 0809732 | Пружина | 2 |
| 68 | 0809733 | Тарельчатый клапан | 2 |
| 69 | 4153108 | Уплотнительное кольцо | 3 |
| 70 | 4027959 | Опорное кольцо | 3 |
| 71 | 4153099 | Уплотнительное кольцо | 3 |
| 72 | 0809734 | Тарельчатый клапан | 1 |
| 73 | 0809735 | Опорное кольцо | 2 |
| 74 | 0809736 | Уплотнительное кольцо | 1 |
| 75 | 0809737 | Пружина | 1 |
| 76 | 0809738 | Втулка | 1 |
| 77 | 0809739 | Уплотнительное кольцо | 1 |
| 78 | 0212312 | Опорное кольцо | 1 |
| 79 | 0809740 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
