Трубопроводы системы смазки: 3 (BE стрела) — HITACHI EX1200-5C

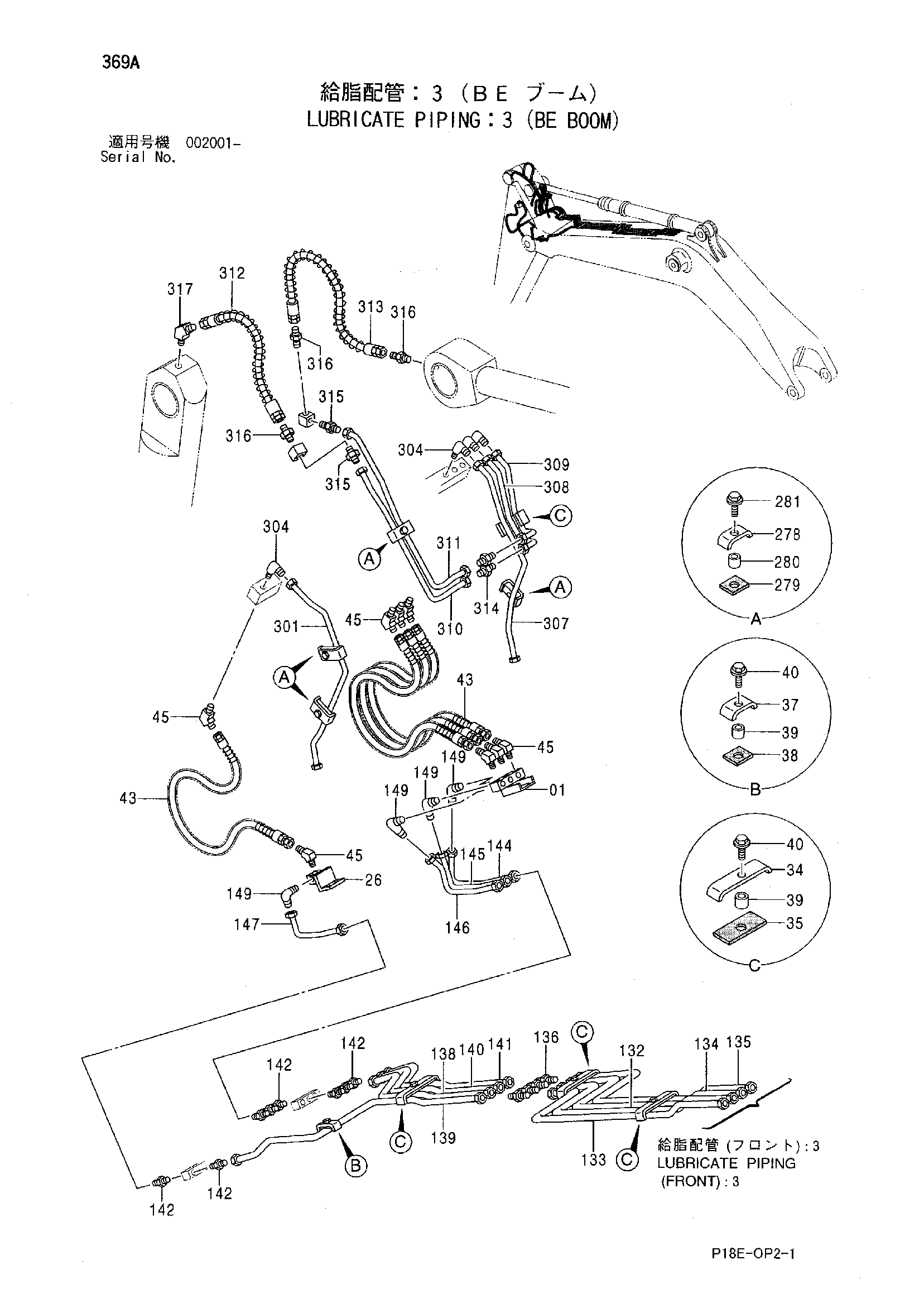

Заводская схема «Трубопроводы системы смазки: 3 (BE стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 34 | 4273720 | Хомут | 4 |
| 35 | 4273721 | Резиновая прокладка | 4 |
| 37 | 4269656 | Хомут | 1 |
| 38 | 4269657 | Резиновая прокладка | 1 |
| 39 | 4269658 | Проставка | 5 |
| 40 | J011030 | Болт с шайбой | 5 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 5 |
| 43 | 4297370 | Шланг | 4 |
| 45 | 94-1501 | Угловой штуцер | 8 |
| 132 | 4300291 | Трубка | 1 |
| 133 | 4300290 | Трубка | 1 |
| 134 | 4300289 | Трубка | 1 |
| 135 | 4300288 | Трубка | 1 |
| 136 | 4130192 | Штуцер трубки | 4 |
| 138 | 4300292 | Трубка | 1 |
| 139 | 4300293 | Трубка | 1 |
| 140 | 4300294 | Трубка | 1 |
| 141 | 4300295 | Трубка | 1 |
| 142 | 4130169 | Штуцер трубки | 8 |
| 144 | 4438583 | Трубка | 1 |
| 145 | 4438584 | Трубка | 1 |
| 146 | 4438585 | Трубка | 1 |
| 147 | 4438586 | Трубка | 1 |
| 149 | 4130175 | Штуцер трубки | 4 |
| 278 | 4269656 | Хомут | 4 |
| 279 | 4269657 | Резиновая прокладка | 4 |
| 280 | 4269658 | Проставка | 4 |
| 281 | J011030 | Болт с шайбой | 4 |
| 281 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 301 | 4260942 | Трубка | 1 |
| 304 | 4130175 | Штуцер трубки | 4 |
| 307 | 3087865 | Трубка | 1 |
| 308 | 3087861 | Трубка | 1 |
| 309 | 3087857 | Трубка | 1 |
| 310 | 3087866 | Трубка | 1 |
| 311 | 3086800 | Трубка | 1 |
| 312 | 4301863 | Шланг | 1 |
| 313 | 4439779 | Шланг | 1 |
| 314 | 4130192 | Штуцер трубки | 2 |
| 315 | 4130169 | Штуцер трубки | 2 |
| 316 | 94-1301 | Адаптер | 3 |
| 317 | 94-1501 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
