Динамик — HITACHI EX1200-5C

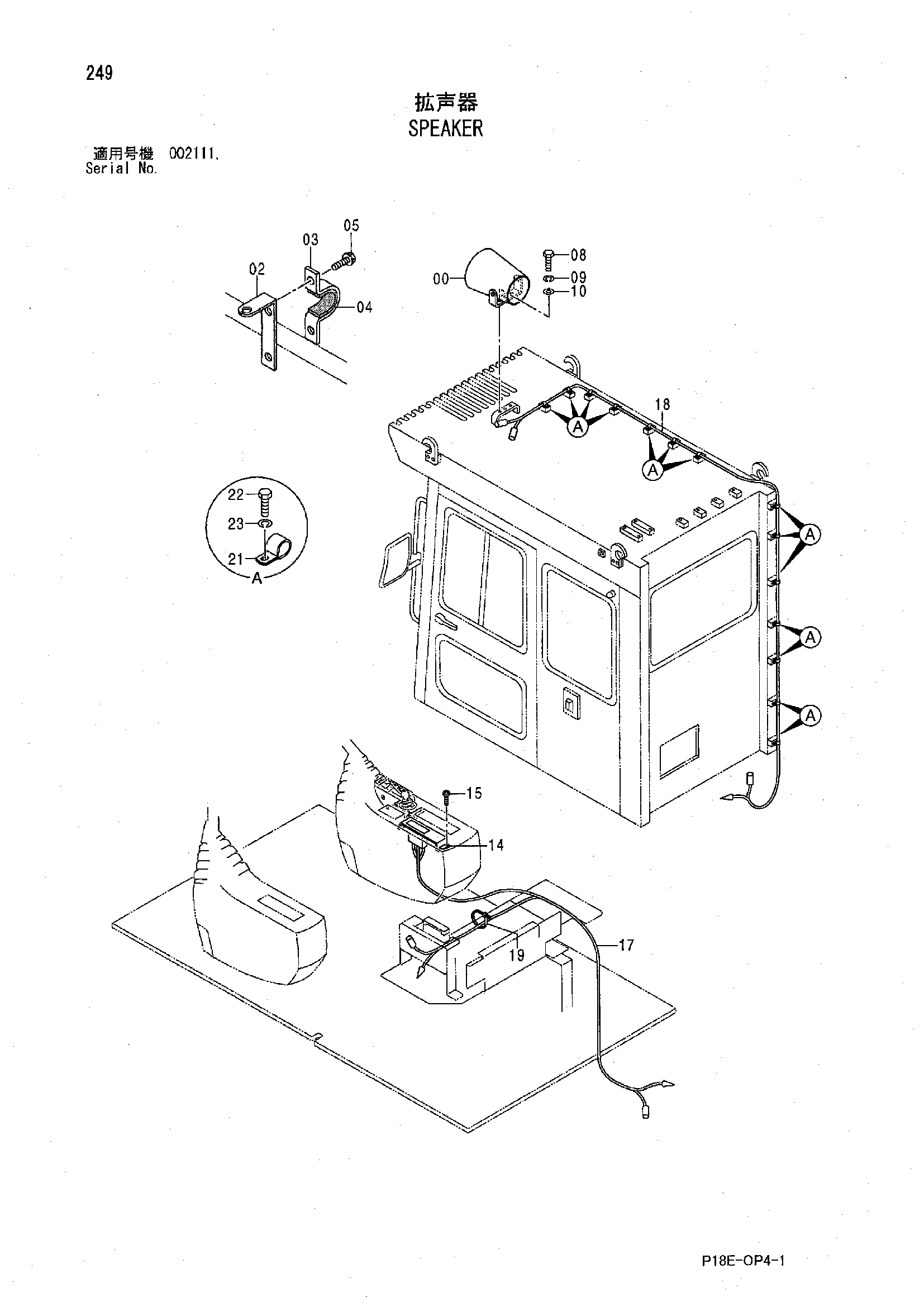

Заводская схема «Динамик» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378115 | Динамик | 1 |
| 02 | 4605552 | Кронштейн | 1 |
| 03 | 9761076 | Хомут трубки | 1 |
| 04 | 4605553 | Резиновая прокладка | 1 |
| 05 | J260620 | Болт с шайбой | 2 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | J900820 | Болт | 3 |
| 09 | A590908 | Пружинная шайба | 3 |
| 10 | A590108 | Плоская шайба | 3 |
| 14 | 7050002 | Крышка | 1 |
| 15 | J460510 | Винт с шайбой | 4 |
| 17 | 4604773 | Жгут проводов | 1 |
| 18 | 4604774 | Жгут проводов | 1 |
| 19 | 4467676 | Ленточный зажим | 10 |
| 21 | 4190261 | Зажим | 14 |
| 22 | J901016 | Болт | 14 |
| 23 | A590910 | Пружинная шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
