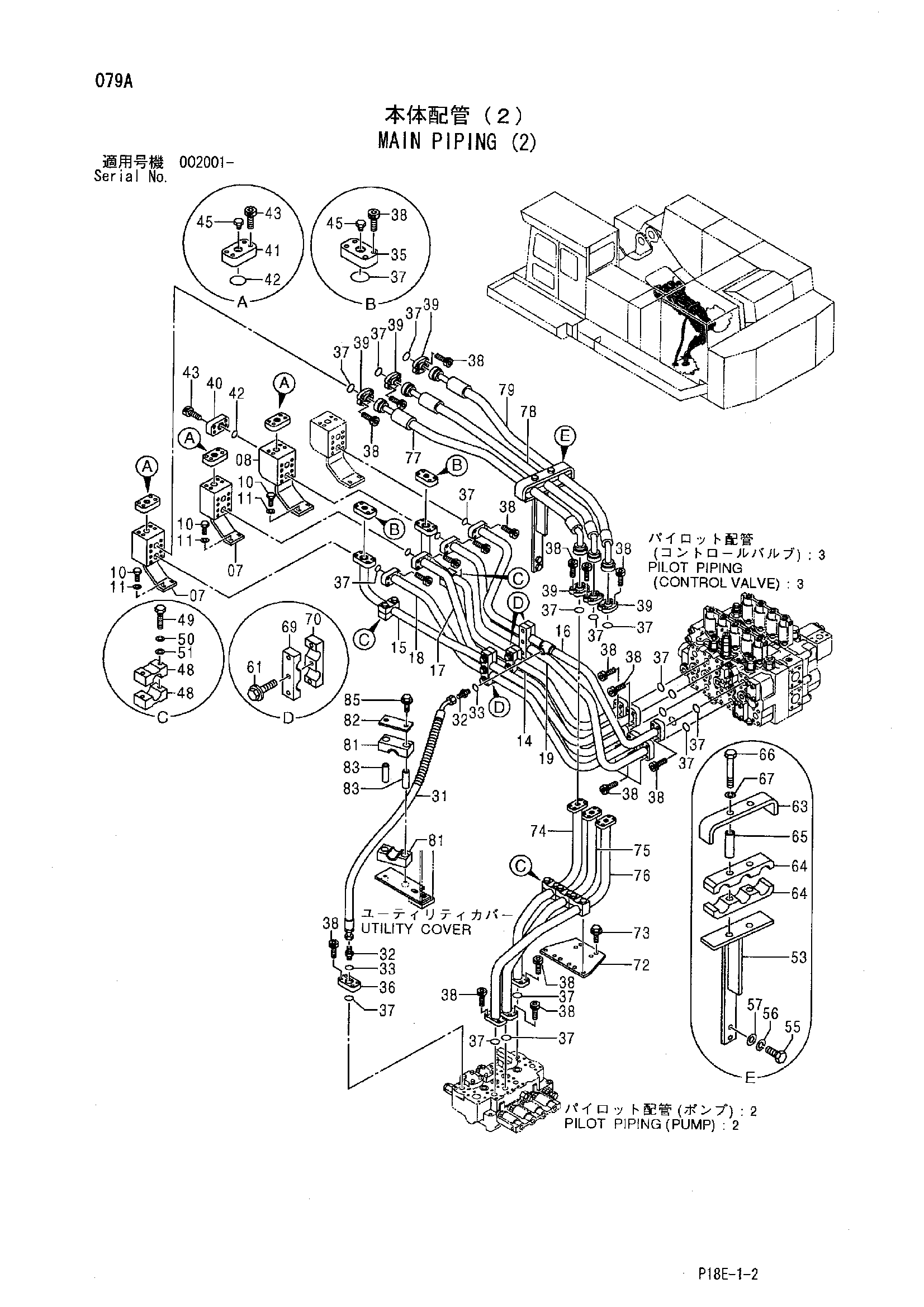

Основные гидролинии (2) — HITACHI EX1200-5C

Заводская схема «Основные гидролинии (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	8080901	Блок	2
08	8080902	Блок	1
10	J901235	Болт	6
11	4086891	Шайба	6
14	8080895	Трубка	1
15	8080896	Трубка	1
16	8080894	Трубка	1
17	8080889	Трубка	1
18	8080898	Трубка	1
19	8080900	Трубка	1
31	4464111	Шланг	1
32	A853166	Адаптер	2
32A	4506424	Уплотнительное кольцо	1
33	4187308	Уплотнительное кольцо	2
35	4244894	Крышка	2
36	4440510	Фланец	1
37	4508805	Уплотнительное кольцо	22
38	M341445	Болт с внутренним шестигранником	88
39	4089703	Разъёмный фланец	12
40	4091297	Крышка	1
41	4244893	Крышка	3
42	4510169	Уплотнительное кольцо	4
43	M341650	Болт с внутренним шестигранником	16
45	4093624	Пробка	5
45A	957366	Уплотнительное кольцо	1
48	4311153	Хомут трубки	10
49	J901290	Болт	10
50	A590912	Пружинная шайба	10
51	4086891	Шайба	10
53	8082306	Кронштейн	1
55	J901240	Болт	2
56	A590912	Пружинная шайба	2
57	4086891	Шайба	2
61	J011265	Болт с шайбой	9
61	J271265 замена: J901265	Болт с шайбой	9
61	J271265 замена: J222012	Болт с шайбой	9
63	4294969	Хомут	1
64	4294970	Хомут шланга	2
65	4215879	Проставка	2
66	J901202	Болт	2
67	A590912	Пружинная шайба	2
69	4440504	Хомут трубки	3
70	4440503	Хомут трубки	3
72	4440512	Пластина	1
73	J011245	Болт с шайбой	4
73	J271245 замена: J901245	Болт с шайбой	4
73	J271245 замена: J222012	Болт с шайбой	4
74	8080881	Трубка	1
75	8080882	Трубка	1
76	8080883	Трубка	1
77	4309083	Шланг	1
78	4446319	Шланг	1
79	4446320	Шланг	1
81	4463789	Хомут шланга	2
82	4341803	Пластина	1
83	4349648	Проставка	2
85	J011200	Болт с шайбой	2
85	J271200 замена: J901200	Болт с шайбой	2
85	J271200 замена: J222012	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
