Кранккасе — HITACHI EX1200-5C

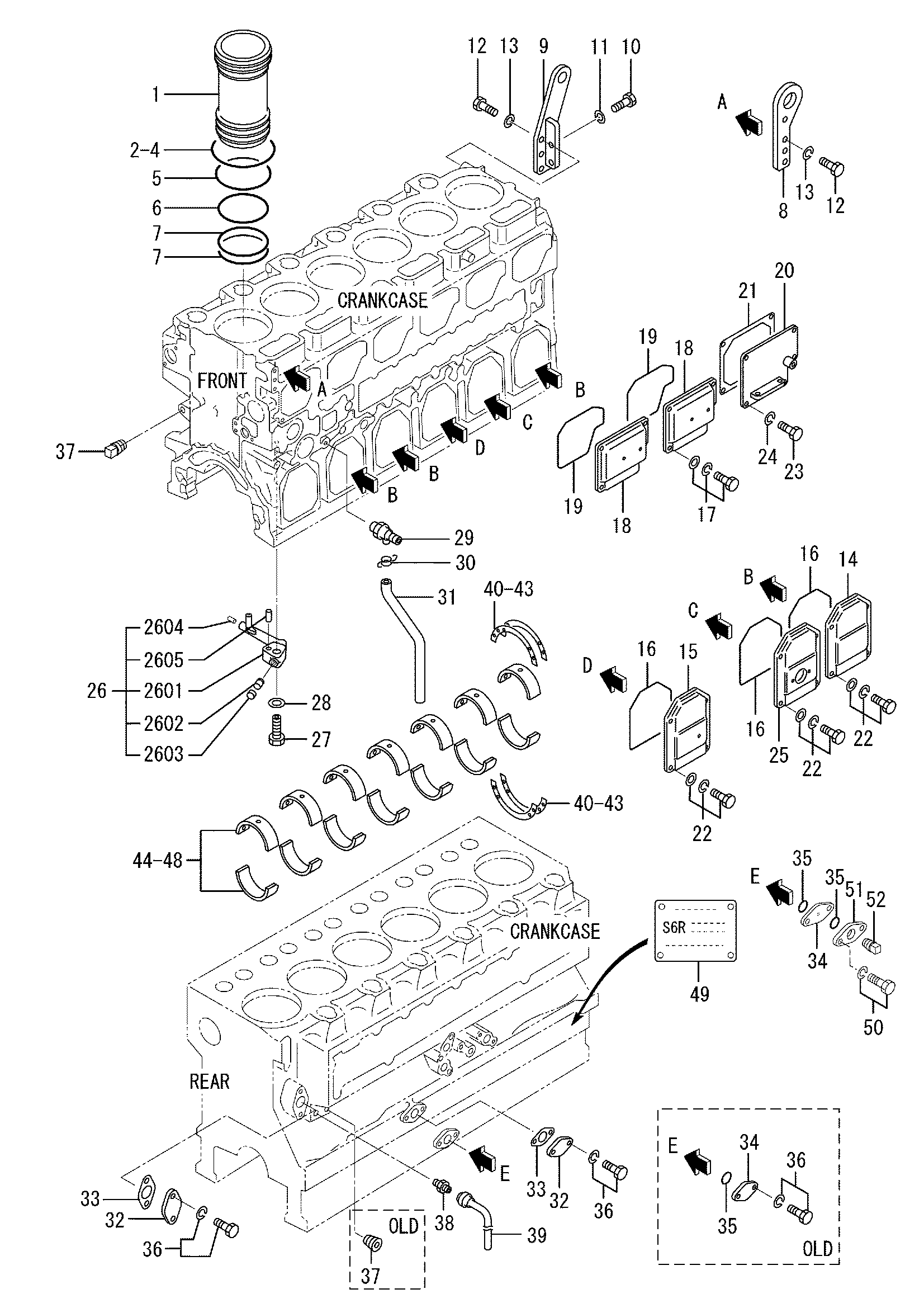

Заводская схема «Кранккасе» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3750722700	Линер, гидроцилиндр	6
2	H3750712500	Кольцо, линер	0
3	H3750712510	Кольцо, линер	0
4	H3750712520	Кольцо, линер	0
5	H3750732400	Уплотнительное кольцо, линер	6
5	H3750713300	Уплотнительное кольцо, линер	6
6	H3710704200	Уплотнительное кольцо, линер	6
6	H3750703400	Уплотнительное кольцо, линер	6
7	H3710704300	Уплотнительное кольцо, линер	12
7	H3750713500	Уплотнительное кольцо, линер	12
8	H3750700800	Подвес, передний	1
9	H3750719200	Подвес, задний	1
10	HF103516040	Болт	2
11	HF251516000	Пружинная шайба	2
12	HF103512035	Болт	6
13	HF251512000	Пружинная шайба	6
14	H3750727100	Крышка, боковой	3
15	H3750716900	Крышка, боковой	1
16	H3750706400	Уплотнительное кольцо	5
17	HF182512030	Болт, W/шайба	8
18	H3750737800	Крышка, кулачок кабина	2
19	H3750706500	Уплотнительное кольцо	2
20	H3750706302	Крышка, кулачок кабина	1
21	H4750033100	Манжета	1
21	H3750704900	Манжета	1
22	HF182512030	Болт, W/шайба	24
22	HF182512030	Болт, W/шайба	21
23	HF103512030	Болт	4
24	HF251512000	Пружинная шайба	4
25	H3750727200	Крышка, боковой	1
26	H3750724040	Форсунка, в сборе	6
26-02	H3111912201	Клапан, обратный	6
26-03	HF501410000	Колпачок, сеалинг	6
26-04	H0595004006	Винт, комплект	6
26-05	HF284606000	Палец, довел	6
27	H3770708500	Болт, проушина	6
28	H3620708900	Пружина, коникал диск	6
29	H3340706100	Кокк, водяной дренажный	1
30	H3000705500	Хомут	1
31	HF400212120	Трубка, винйл	1
32	H3354606900	Крышка	2
33	H35B3602900	Прокладка	2
34	H3750706700	Крышка	1
34	H3753901800	Пластина	1
35	H0550720400	Уплотнительное кольцо	1
35	H0550710400	Уплотнительное кольцо	2
36	HF180512025	Болт, W/шайба	6
36	HF180512025	Болт, W/шайба	4
37	HF500510001	Пробка, таперед	1
37	HF500513001	Пробка, таперед	1
38	HF454006300	Разъём	1
38	H6645700900	Разъём	1
39	H4595430100	Трубка, дренажный	1
40	H3750938100	Пластина, упорный	4
41	H3750938200	Пластина, упорный	4
42	H3750938300	Пластина, упорный	4
43	H3750938400	Пластина, упорный	4
44	H3750950010	Подшипник комплект, основной	7
45	H3750950020	Подшипник комплект, основной	7
46	H3750950030	Подшипник комплект, основной	7
47	H3750950040	Подшипник комплект, основной	7
48	H3750950050	Подшипник комплект, основной	7
50	HF180512045	Болт, W/шайба	2
51	H3753901900	Фланец	1
52	HF500626000	Пробка, таперед	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
