Поворот базовый — HITACHI EX1200-5C

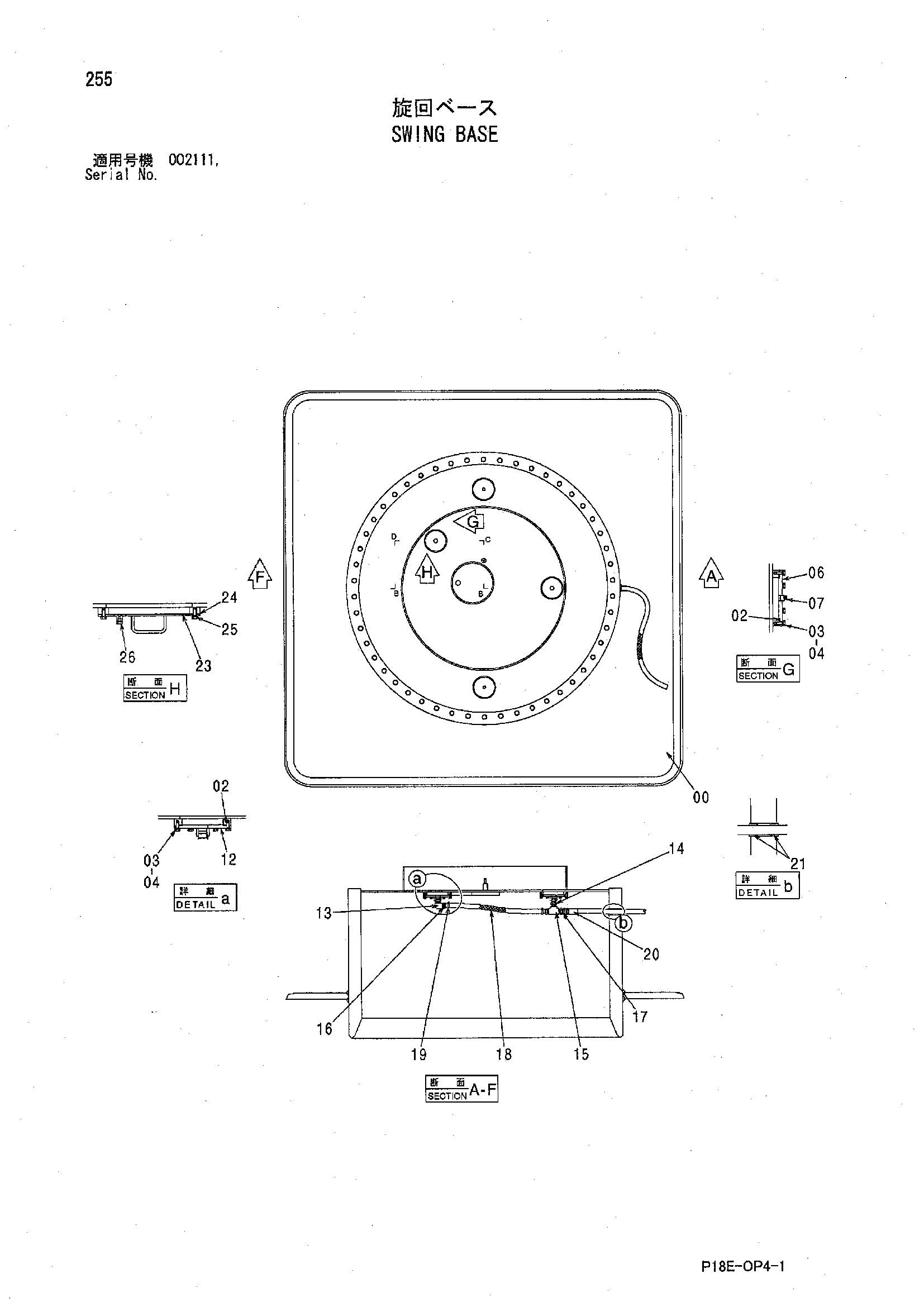

Заводская схема «Поворот базовый» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023867 | Базовый | 1 |
| 02 | A810165 | Уплотнительное кольцо | 4 |
| 03 | J241025 | Болт | 24 |
| 04 | A590910 | Пружинная шайба | 24 |
| 06 | 4152455 | Крышка | 2 |
| 07 | 94-2024 | Пробка | 2 |
| 12 | 8038537 | Крышка | 2 |
| 13 | 94-0634 | Угловой штуцер | 1 |
| 14 | 94-1705 | Адаптер | 1 |
| 15 | 94-0664 | Тройник | 1 |
| 16 | 4211418 | Соединение шланг | 2 |
| 17 | 94-1305 | Адаптер | 1 |
| 18 | 4648414 | Шланг | 1 |
| 19 | 4505243 | Хомут шланга | 2 |
| 20 | 4204282 | Шланг | 1 |
| 21 | 4203208 | Резиновая втулка | 2 |
| 23 | 8103607 | Крышка | 1 |
| 24 | 4617478 | Прокладка | 1 |
| 25 | J271230 | Болт с шайбой | 6 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4093624 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
