Высокая кабина детали <1100MM> (3) — HITACHI EX1200-5C

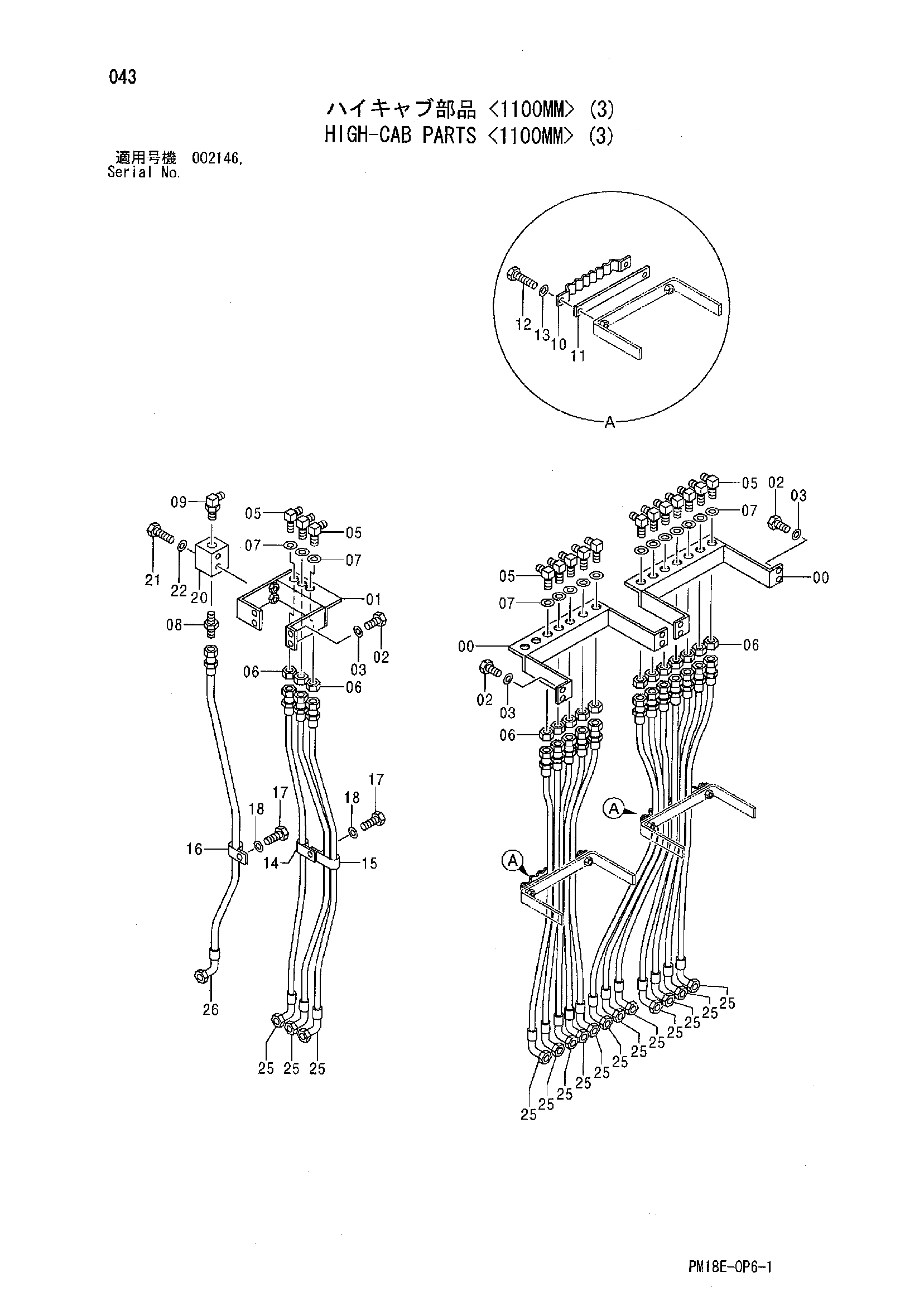

Заводская схема «Высокая кабина детали <1100MM> (3)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084162 | Панель тоукх | 2 |
| 01 | 8094891 | Панель тоукх | 1 |
| 02 | J901016 | Болт | 12 |
| 03 | A590110 | Плоская шайба | 12 |
| 05 | 4285863 | Угловой штуцер | 15 |
| 06 | 4202531 | Гайка | 15 |
| 07 | A590114 | Плоская шайба | 15 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9727639 | Хомут шланга | 2 |
| 11 | 9727637 | Пластина | 2 |
| 12 | J901025 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 4 |
| 14 | 4190262 | Зажим | 1 |
| 15 | 4190282 | Зажим | 1 |
| 16 | 4190263 | Зажим | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 20 | 4454644 | Блок | 1 |
| 21 | J900870 | Болт | 2 |
| 22 | A590108 | Плоская шайба | 2 |
| 25 | 4479838 | Шланг | 15 |
| 26 | 4417056 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
