Крышка двигателя (2)[STD] — HITACHI EX1200-5C

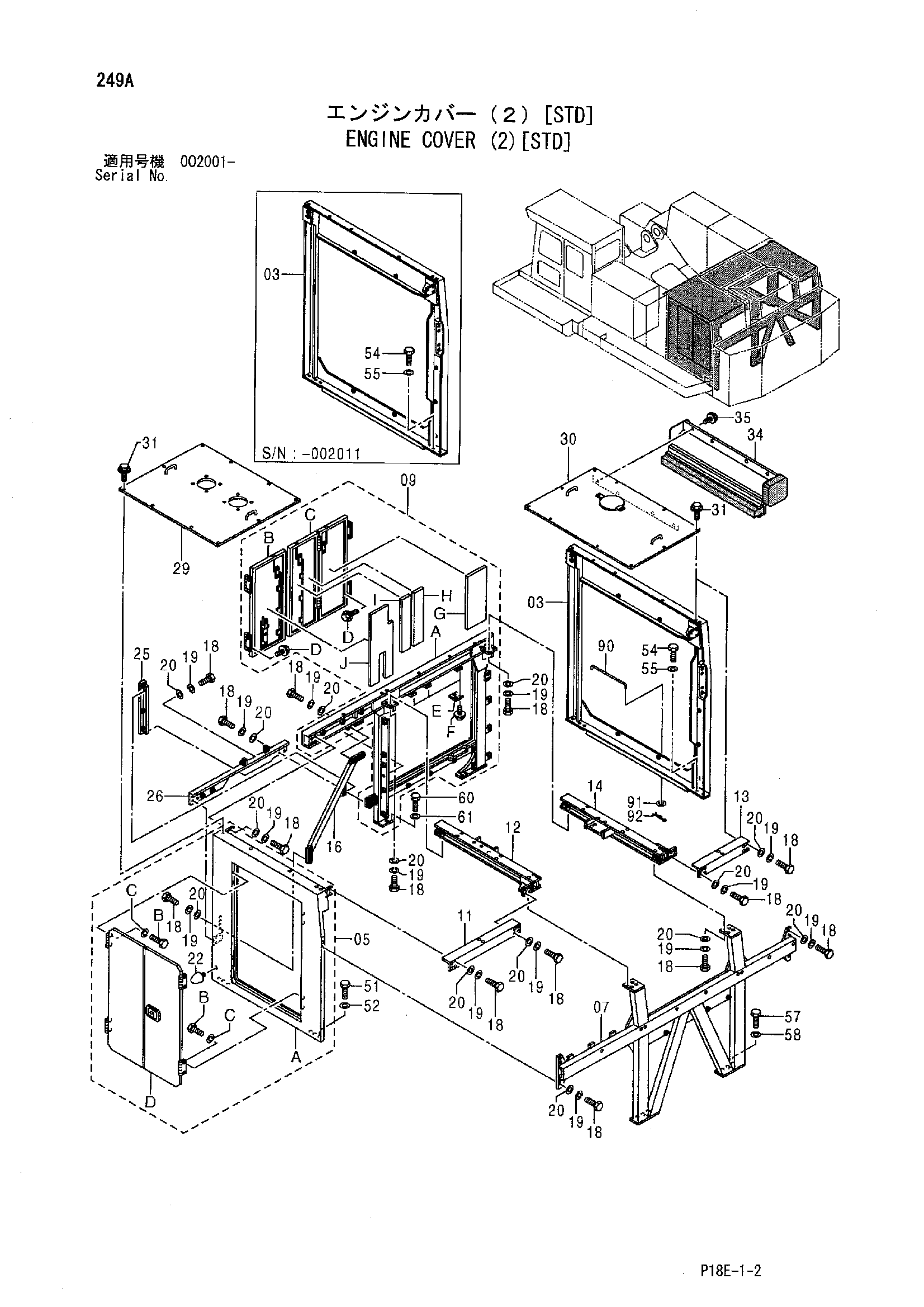

Заводская схема «Крышка двигателя (2)[STD]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя (2)[STD] HITACHI EX1200-5C](/catalog-drawings/0d/0de4b6af-ef9a-4a4c-8684-4a33a10736a3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5008656 | Крышка | 1 |
| 05 | 9223512 | Крышка левый в сборе | 1 |
| 05A | 5008530 | Крышка левый | 1 |
| 05B | J900820 | Болт | 8 |
| 05C | A590908 | Пружинная шайба | 8 |
| 05D | 7041148 | Дверь | 1 |
| 07 | 6021458 | Опора | 1 |
| 09 | 9220721 | Панель в сборе | 1 |
| 09A | 6021447 | Панель | 1 |
| 09B | 4441078 | Дверь | 1 |
| 09C | 4441080 | Дверь | 1 |
| 09D | J020825 | Болт с шайбой | 8 |
| 09D | J260825 замена: J900825 | Болт с шайбой | 8 |
| 09D | J260825 замена: A590108 | Болт с шайбой | 8 |
| 09E | 4421324 | Пластина | 3 |
| 09F | J020830 | Болт с шайбой | 6 |
| 09F | J260830 замена: J900830 | Болт с шайбой | 6 |
| 09F | J260830 замена: A590108 | Болт с шайбой | 6 |
| 09G | 4618592 | Резиновая прокладка | 1 |
| 09H | 4618594 | Резиновая прокладка | 1 |
| 09I | 4618595 | Резиновая прокладка | 1 |
| 09J | 4618596 | Резиновая прокладка | 1 |
| 11 | 8081036 | Балка | 1 |
| 12 | 7038885 | Балка | 1 |
| 13 | 8081038 | Балка | 1 |
| 14 | 7043964 | Балка | 1 |
| 16 | 7045046 | Стойка | 1 |
| 18 | J921435 | Болт | 62 |
| 19 | A590914 | Пружинная шайба | 62 |
| 20 | A590114 | Плоская шайба | 62 |
| 22 | 4204586 | Ограничитель | 1 |
| 25 | 8093652 | Стойка | 1 |
| 26 | 8093590 | Балка | 1 |
| 29 | 7038971 замена: 7046544 | Крышка | 1 |
| 29 | 7038971 замена: 7 | Крышка | 1 |
| 29 | 7038971 замена: 7 | Крышка | 1 |
| 29 | 7046544 | Крышка | 1 |
| 29 | 7046544 | Крышка | 1 |
| 29 | 7046544 | Крышка | 1 |
| 30 | 7043787 | Крышка | 1 |
| 31 | J031235 | Болт с шайбой | 17 |
| 31 | J281235 замена: J901235 | Болт с шайбой | 17 |
| 31 | J281235 замена: 4249324 | Болт с шайбой | 17 |
| 34 | 8090943 | Крышка | 1 |
| 35 | J031025 | Болт с шайбой | 4 |
| 35 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 35 | J281025 замена: 4486055 | Болт с шайбой | 4 |
| 51 | J921640 | Болт | 6 |
| 52 | 4087197 | Шайба | 6 |
| 54 | J921640 | Болт | 5 |
| 55 | 4087197 | Шайба | 5 |
| 57 | J921640 | Болт | 8 |
| 58 | 4087197 | Шайба | 8 |
| 60 | J921640 | Болт | 6 |
| 61 | 4087197 | Шайба | 6 |
| 90 | 4615474 | Стойка | 1 |
| 91 | A590112 | Плоская шайба | 1 |
| 92 | 4022699 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
