Автоматический. трубопроводы системы смазки (стрела) — HITACHI EX1200-5C

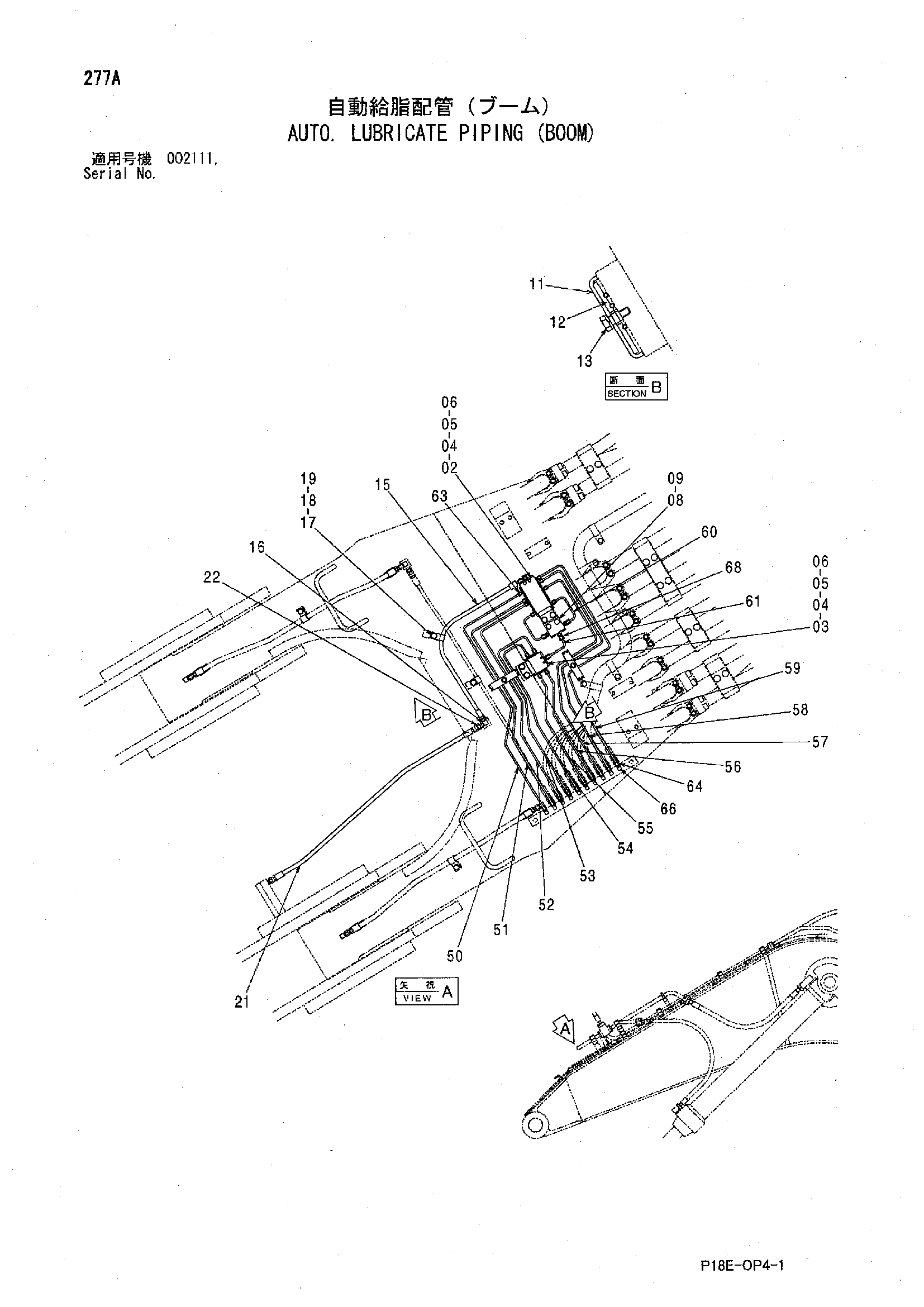

Заводская схема «Автоматический. трубопроводы системы смазки (стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4647140 | Клапан | 1 |
| 03 | 4647141 | Клапан | 1 |
| 04 | 4361320 | Хомут | 2 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J260640 | Болт с шайбой | 4 |
| 06A | J900640 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 4647179 | Блок | 1 |
| 09 | J271055 | Болт с шайбой | 2 |
| 09A | J901055 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 9755055 | Хомут | 2 |
| 12 | 4273721 | Резиновая прокладка | 2 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4641332 | Шланг | 1 |
| 16 | 4154656 | Угловой штуцер | 1 |
| 17 | 4190275 | Зажим | 1 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 4022542 | Шланг | 1 |
| 22 | 94-1301 | Адаптер | 1 |
| 50 | 4647160 | Трубка | 1 |
| 51 | 4647161 | Трубка | 1 |
| 52 | 4647162 | Трубка | 1 |
| 53 | 4647163 | Трубка | 1 |
| 54 | 4647164 | Трубка | 1 |
| 55 | 4647165 | Трубка | 1 |
| 56 | 4647166 | Трубка | 1 |
| 57 | 4647167 | Трубка | 1 |
| 58 | 4647168 | Трубка | 1 |
| 59 | 4647169 | Трубка | 1 |
| 60 | 4377196 | Трубка | 2 |
| 61 | 4647170 | Трубка | 1 |
| 63 | 4364387 | Штуцер трубки | 12 |
| 64 | 4404159 | Штуцер трубки | 10 |
| 66 | 4406310 | Угловой штуцер | 10 |
| 68 | 4364383 | Штуцер трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
