Трубопроводы системы смазки (1)(HD стрела) — HITACHI EX1200-5C

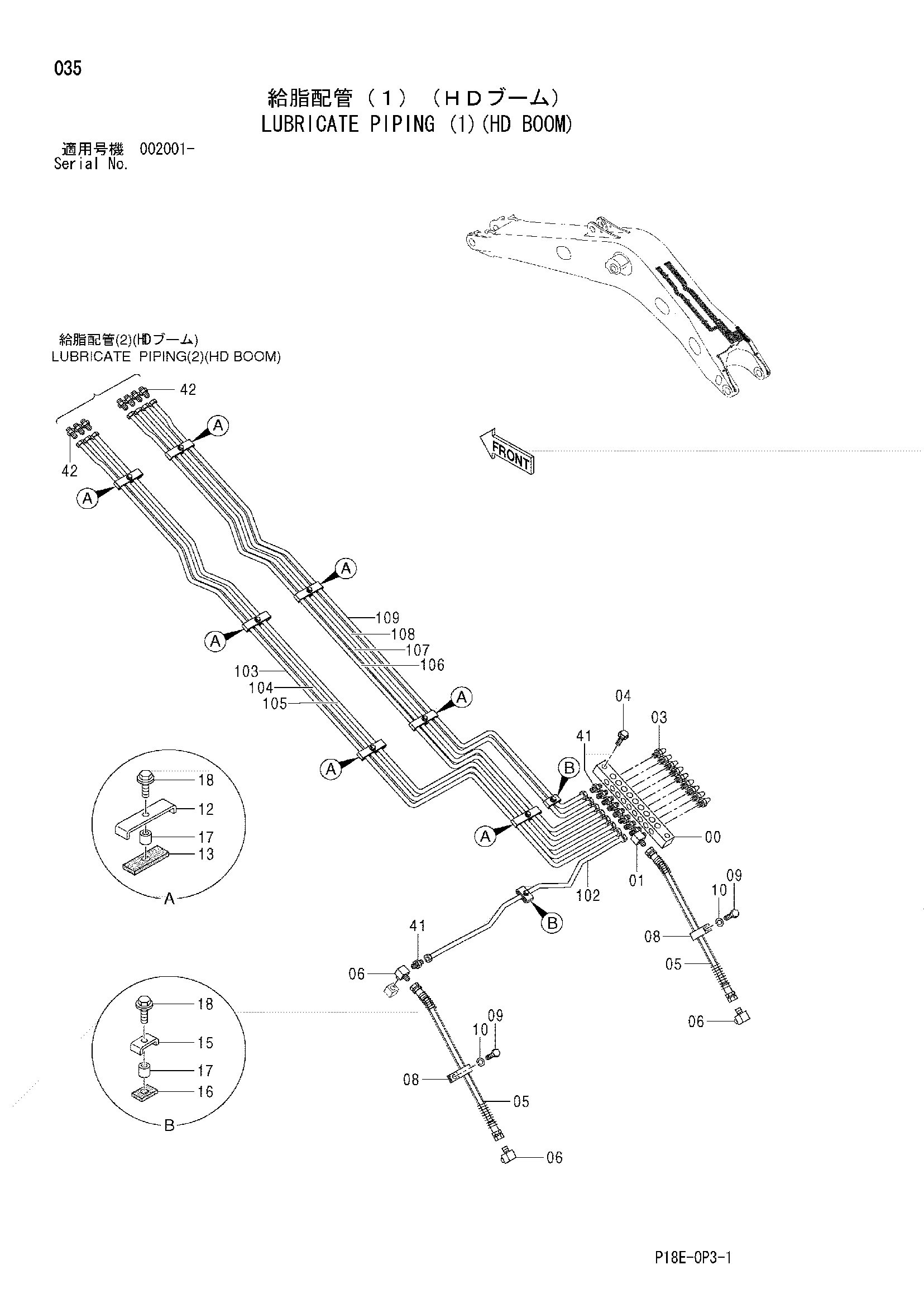

Заводская схема «Трубопроводы системы смазки (1)(HD стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438591 | Блок | 1 |
| 01 | 94-1401 | Угловой штуцер | 1 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J011250 | Болт с шайбой | 2 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 05 | 4225479 | Шланг | 2 |
| 06 | 94-1401 | Угловой штуцер | 3 |
| 08 | 4190274 | Зажим | 2 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4273720 | Хомут | 7 |
| 13 | 4273721 | Резиновая прокладка | 7 |
| 15 | 4269656 | Хомут | 2 |
| 16 | 4269657 | Резиновая прокладка | 2 |
| 17 | 4269658 | Проставка | 9 |
| 18 | J011030 | Болт с шайбой | 9 |
| 18 | J271030 замена: J901030 | Болт с шайбой | 9 |
| 41 | 4360981 | Штуцер трубки | 9 |
| 42 | 4099282 | Адаптер | 7 |
| 102 | 4609717 | Трубка | 1 |
| 103 | 4609718 | Трубка | 1 |
| 104 | 4609719 | Трубка | 1 |
| 105 | 4609720 | Трубка | 1 |
| 106 | 4609721 | Трубка | 1 |
| 107 | 4609722 | Трубка | 1 |
| 108 | 4609723 | Трубка | 1 |
| 109 | 4609724 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
