Задний освещение — HITACHI EX1200-5C

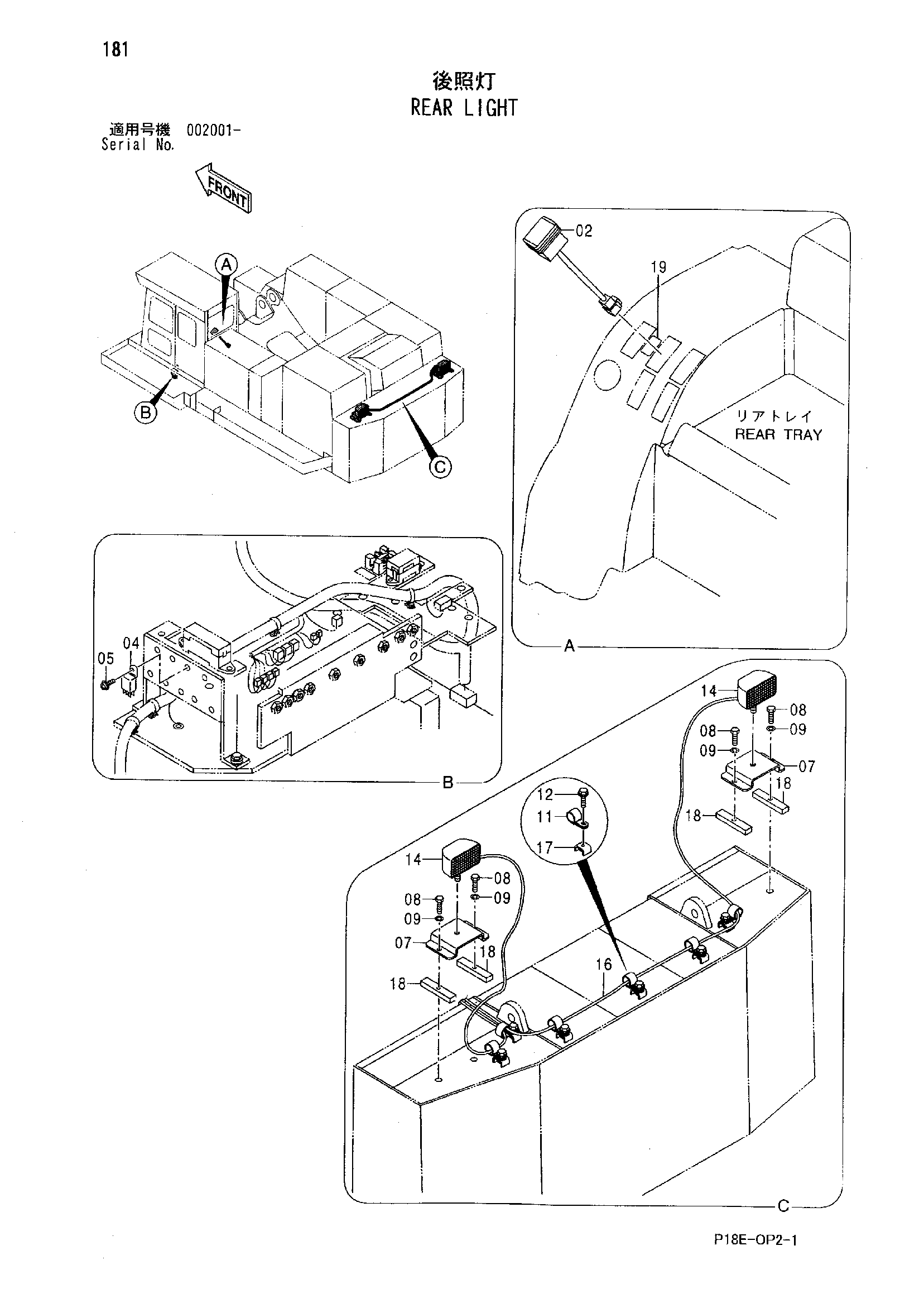

Заводская схема «Задний освещение» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4352947 | Выключатель | 1 |
| 04 | 4414207 | Реле | 1 |
| 05 | J460612 | Винт с шайбой | 1 |
| 07 | 4423782 | Кронштейн | 2 |
| 08 | J901220 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 11 | 4190912 | Зажим | 7 |
| 12 | J011020 | Болт с шайбой | 7 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 7 |
| 14 | 4336570 | Фара | 2 |
| 16 | 4466869 | Жгут проводов | 1 |
| 17 | 9733476 | Седло винта | 7 |
| 18 | 4352837 | Седло винта | 4 |
| 19 | 4466859 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
