Двигатель — HITACHI EX1200-5C

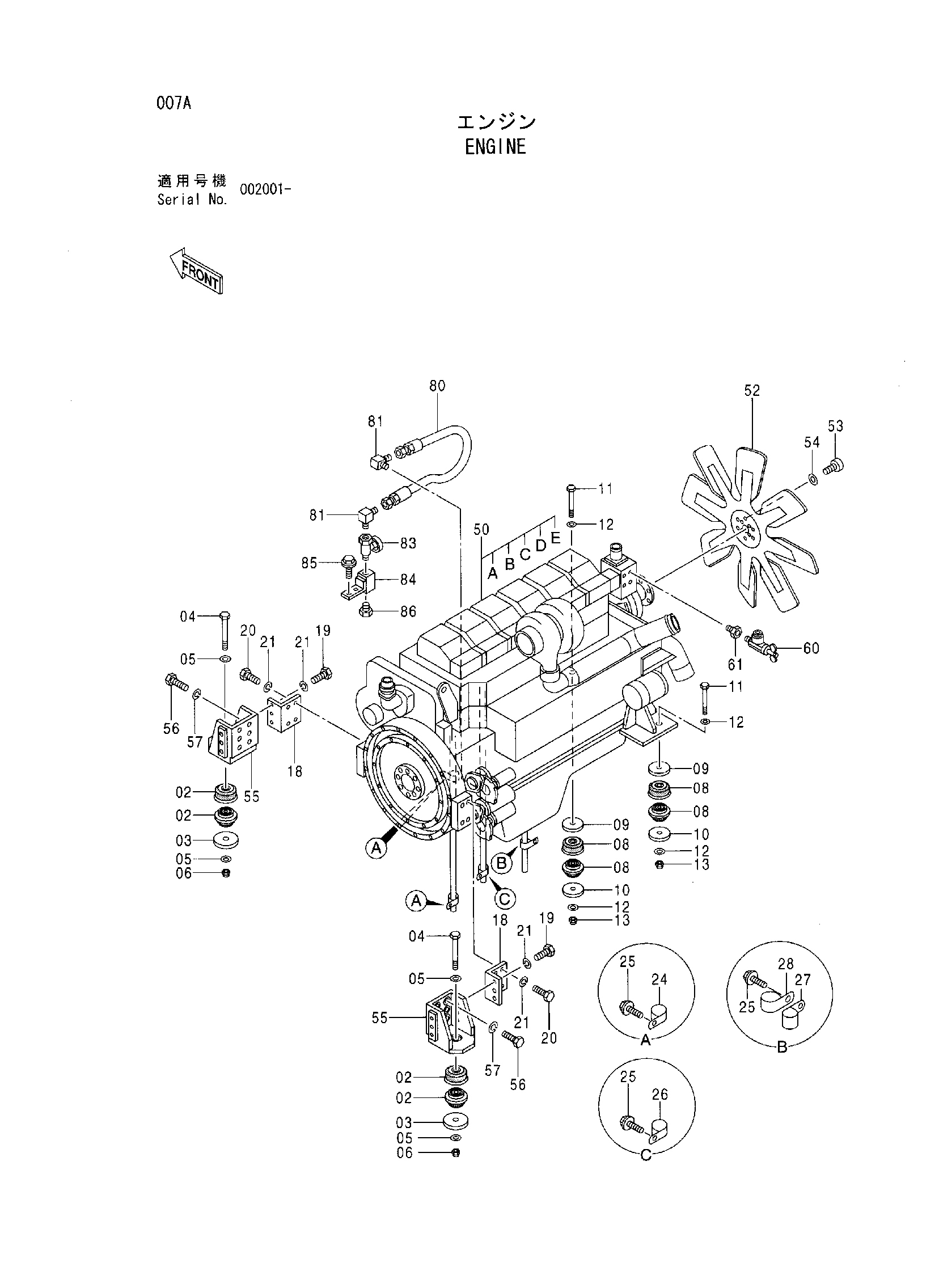

Заводская схема «Двигатель» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4350380 | Амортизатор | 4 |
| 03 | 4280782 | Пластина | 2 |
| 04 | J833320 | Болт | 2 |
| 05 | 4083438 | Шайба | 4 |
| 06 | M663033 | U-образная гайка | 2 |
| 08 | 4608150 | Амортизатор | 4 |
| 09 | 4608476 | Пластина | 2 |
| 10 | 4608473 | Пластина | 2 |
| 11 | J932217 | Болт | 2 |
| 12 | 4089822 | Шайба | 4 |
| 13 | M662022 | U-образная гайка | 2 |
| 18 | 4437917 | Кронштейн | 2 |
| 19 | J921645 | Болт | 6 |
| 20 | M111640 | Болт | 8 |
| 21 | A590916 | Пружинная шайба | 14 |
| 24 | 4190264 | Зажим | 2 |
| 25 | J011025 | Болт с шайбой | 4 |
| 26 | 4190253 | Зажим | 1 |
| 27 | 4190271 | Зажим | 1 |
| 28 | 4190291 | Зажим | 1 |
| 50 | 4482248 | Двигатель | 1 |
| 50A | 4448736 | Фильтрующий элемент | 2 |
| 50B | 4448734 | Фильтрующий элемент | 2 |
| 50C | 4448735 | Фильтрующий элемент | 1 |
| 50D | 4612824 | Ремень (1=2 детали) | 1 |
| 50E | 4462531 | Ремень (1=1 деталь) | 1 |
| 52 | 4471620 | Вентилятор | 1 |
| 53 | M341245 | Болт с внутренним шестигранником | 6 |
| 54 | J222012 | Шайба | 6 |
| 55 | 2045263 | Кронштейн | 2 |
| 56 | J912775 | Болт | 12 |
| 57 | A590927 | Пружинная шайба | 12 |
| 60 | 4245743 | Кран | 1 |
| 61 | 94-1602 | Переходник | 1 |
| 80 | 4447217 | Шланг | 1 |
| 81 | 4156433 | Угловой штуцер | 2 |
| 83 | 4193832 | Шаровой клапан | 1 |
| 84 | 9730161 | Коллектор | 1 |
| 85 | J011225 | Болт с шайбой | 2 |
| 86 | 4187322 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
