Электрооборудование (4)[C] — HITACHI EX1200-5C
Заводская схема «Электрооборудование (4)[C]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

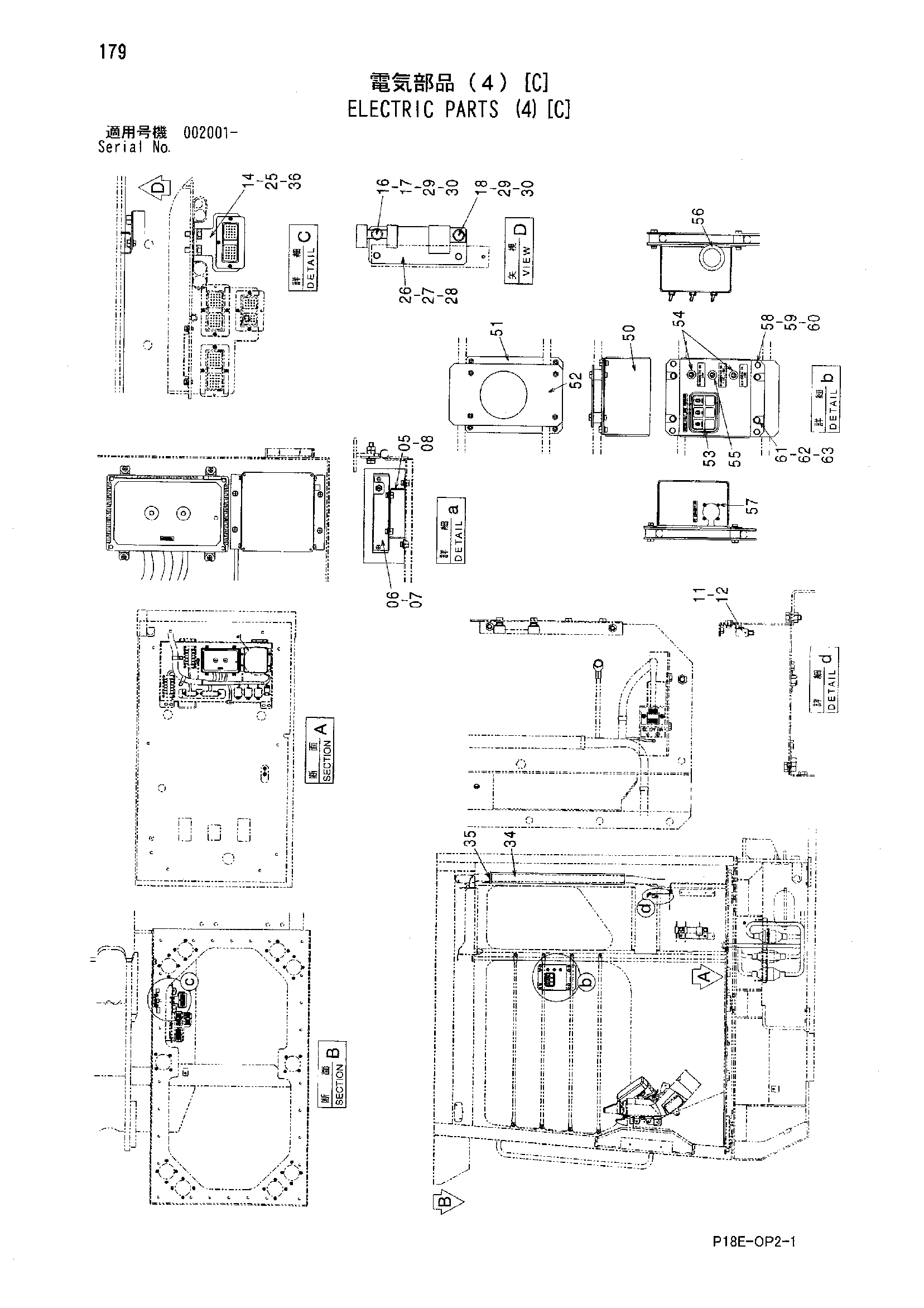

![Схема Электрооборудование (4)[C] HITACHI EX1200-5C](/catalog-drawings/46/46416f04-fc9c-46b8-831b-f247c9e60e7b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8100821 | Кронштейн | 1 |
| 06 | 4637851 | Кронштейн | 2 |
| 07 | J450508 | Винт с шайбой | 4 |
| 08 | J460614 | Винт с шайбой | 8 |
| 11 | 4414207 | Реле | 2 |
| 12 | J460612 | Винт с шайбой | 2 |
| 14 | J460316 | Винт с шайбой | 3 |
| 16 | 4257159 | Кронштейн | 1 |
| 17 | 4336875 | Кронштейн | 1 |
| 18 | 4448037 | Кронштейн | 1 |
| 25 | 4638267 | Кронштейн | 1 |
| 26 | 9764490 | Кронштейн | 1 |
| 27 | J900616 | Болт | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | J901020 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 34 | 4640589 | Крышка | 1 |
| 35 | 4640593 | Резиновая прокладка | 1 |
| 36 | J901025 | Болт | 2 |
| 50 | 8100707 | Короб | 1 |
| 51 | 8100739 | Кронштейн | 1 |
| 52 | 9759915 | Кронштейн | 1 |
| 53 | 4445161 | Фонарь инспекион | 1 |
| 54 | 4381471 | Выключатель | 2 |
| 55 | 4381472 | Выключатель | 1 |
| 56 | 4210485 | Резиновая втулка | 1 |
| 57 | M340316 | Болт с внутренним шестигранником | 4 |
| 58 | J900640 | Болт | 4 |
| 59 | A590106 | Плоская шайба | 4 |
| 60 | A590906 | Пружинная шайба | 4 |
| 61 | J900616 | Болт | 4 |
| 62 | A590906 | Пружинная шайба | 4 |
| 63 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
