Гидролинии хода (гусеница) — HITACHI EX1200-5C

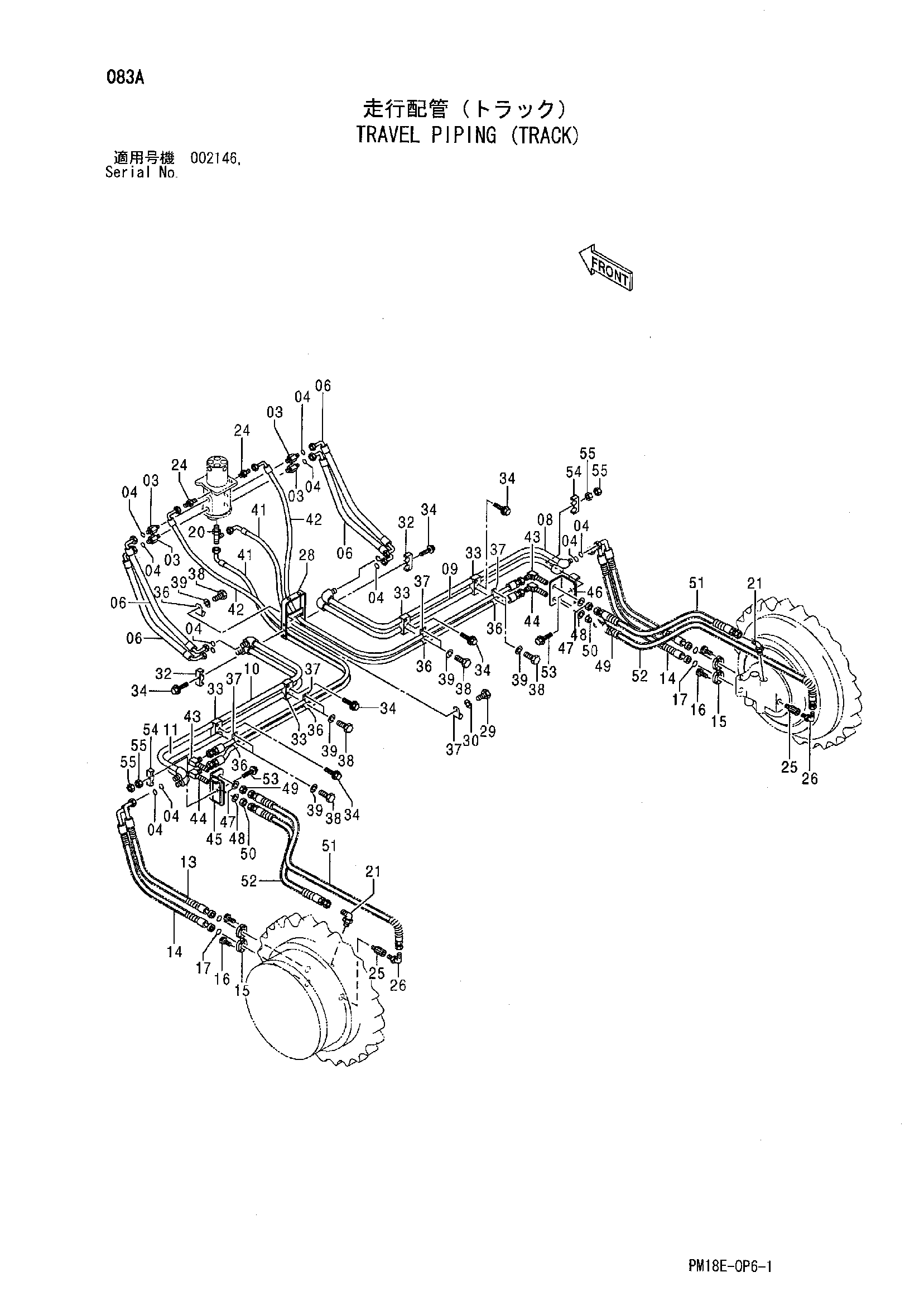

Заводская схема «Гидролинии хода (гусеница)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4217752 | Адаптер | 4 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 12 |
| 06 | 4615264 | Шланг | 4 |
| 08 | 8080252 | Трубка | 1 |
| 09 | 8080253 | Трубка | 1 |
| 10 | 8080254 | Трубка | 1 |
| 11 | 8080255 | Трубка | 1 |
| 13 | 4615265 | Шланг | 2 |
| 14 | 4615266 | Шланг | 2 |
| 15 | 4085560 | Разъёмный фланец | 8 |
| 16 | 4159727 | Болт с внутренним шестигранником | 16 |
| 17 | 966993 | Уплотнительное кольцо | 4 |
| 20 | 4217343 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4353073 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4202564 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852323 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 8080256 | Кронштейн | 1 |
| 29 | J901640 | Болт | 2 |
| 30 | A590916 | Пружинная шайба | 2 |
| 32 | 4218942 | Хомут трубки | 2 |
| 33 | 4436067 | Хомут трубки | 4 |
| 34 | J271275 | Болт с шайбой | 6 |
| 34A | J901275 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4190274 | Зажим | 6 |
| 37 | 4190253 | Зажим | 6 |
| 38 | J901016 | Болт | 12 |
| 39 | A590910 | Пружинная шайба | 12 |
| 41 | 4658741 | Шланг | 2 |
| 42 | 4658740 | Шланг | 2 |
| 43 | 4465051 | Угловой штуцер | 2 |
| 44 | 4285863 | Угловой штуцер | 2 |
| 45 | 8088191 | Кронштейн | 1 |
| 46 | 8086757 | Кронштейн | 1 |
| 47 | A590920 | Пружинная шайба | 2 |
| 48 | A590914 | Пружинная шайба | 2 |
| 49 | 4465189 | Гайка | 2 |
| 50 | 4202531 | Гайка | 2 |
| 51 | 4658743 | Шланг | 2 |
| 52 | 4658742 | Шланг | 2 |
| 53 | J271200 | Болт с шайбой | 2 |
| 53A | J901200 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | 4218942 | Хомут трубки | 2 |
| 55 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
