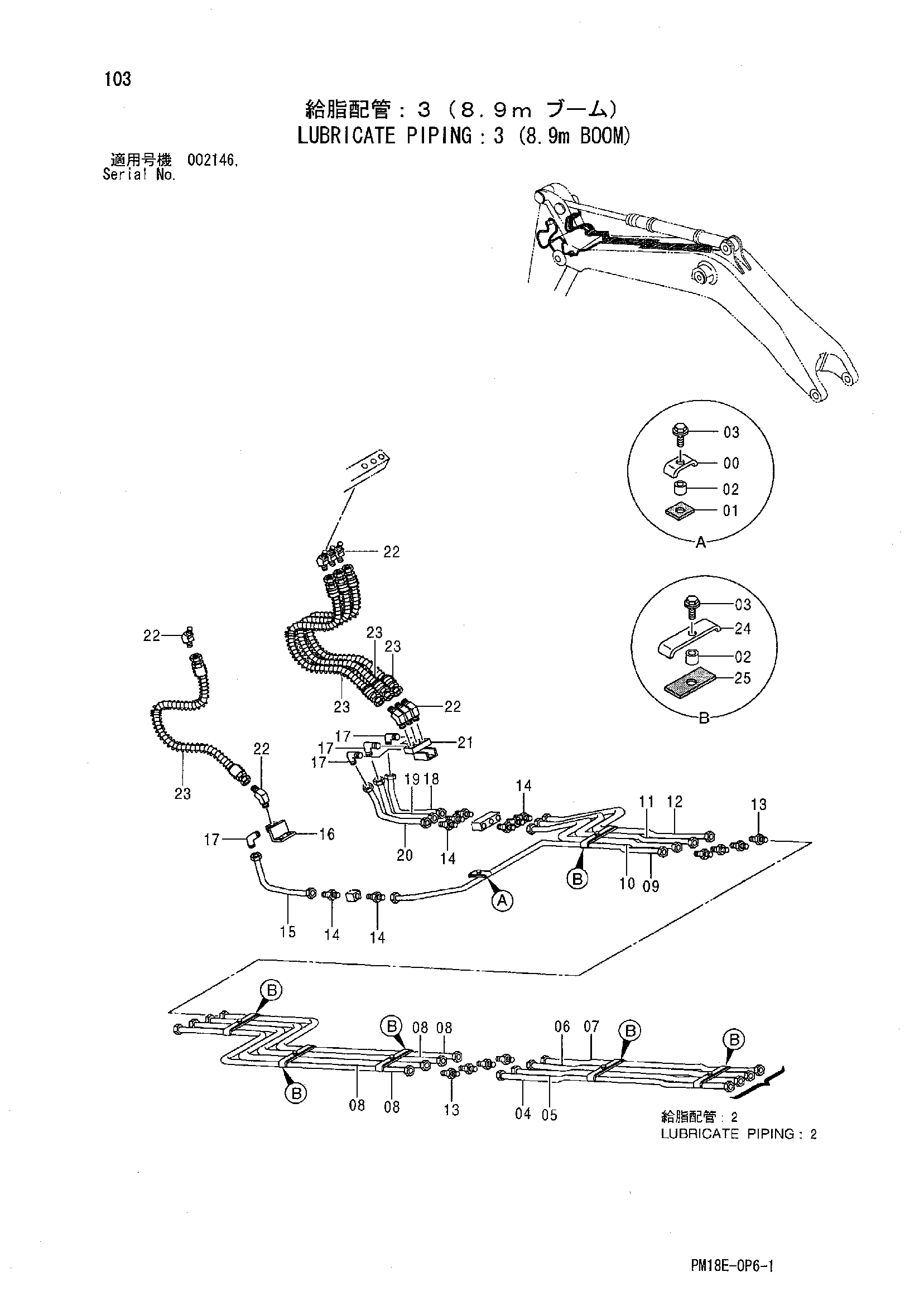

Трубопроводы системы смазки: 3 (8.9m стрела) — HITACHI EX1200-5C
Заводская схема «Трубопроводы системы смазки: 3 (8.9m стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269656 | Хомут | 3 |
| 01 | 4269657 | Резиновая прокладка | 3 |
| 02 | 4269658 | Проставка | 9 |
| 03 | J271030 | Болт с шайбой | 9 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4657864 | Трубка | 1 |
| 05 | 4657865 | Трубка | 1 |
| 06 | 4657866 | Трубка | 1 |
| 07 | 4657867 | Трубка | 1 |
| 08 | 4657868 | Трубка | 4 |
| 09 | 3108476 | Трубка | 1 |
| 10 | 3108477 | Трубка | 1 |
| 11 | 3108478 | Трубка | 1 |
| 12 | 3108479 | Трубка | 1 |
| 13 | 4099282 | Адаптер | 8 |
| 14 | 4360981 | Штуцер трубки | 8 |
| 15 | 4657872 | Трубка | 1 |
| 16 | 8048694 | Блок | 1 |
| 17 | 4097666 | Угловой штуцер | 4 |
| 18 | 4657869 | Трубка | 1 |
| 19 | 4657870 | Трубка | 1 |
| 20 | 4657871 | Трубка | 1 |
| 21 | 8048693 | Блок | 1 |
| 22 | 94-1501 | Угловой штуцер | 8 |
| 23 | 4306755 | Шланг | 4 |
| 24 | 4273720 | Хомут | 6 |
| 25 | 4273721 | Резиновая прокладка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
