Топливоподкачивающий насос (1)(дополнительное оборудование) — HITACHI EX1200-5C

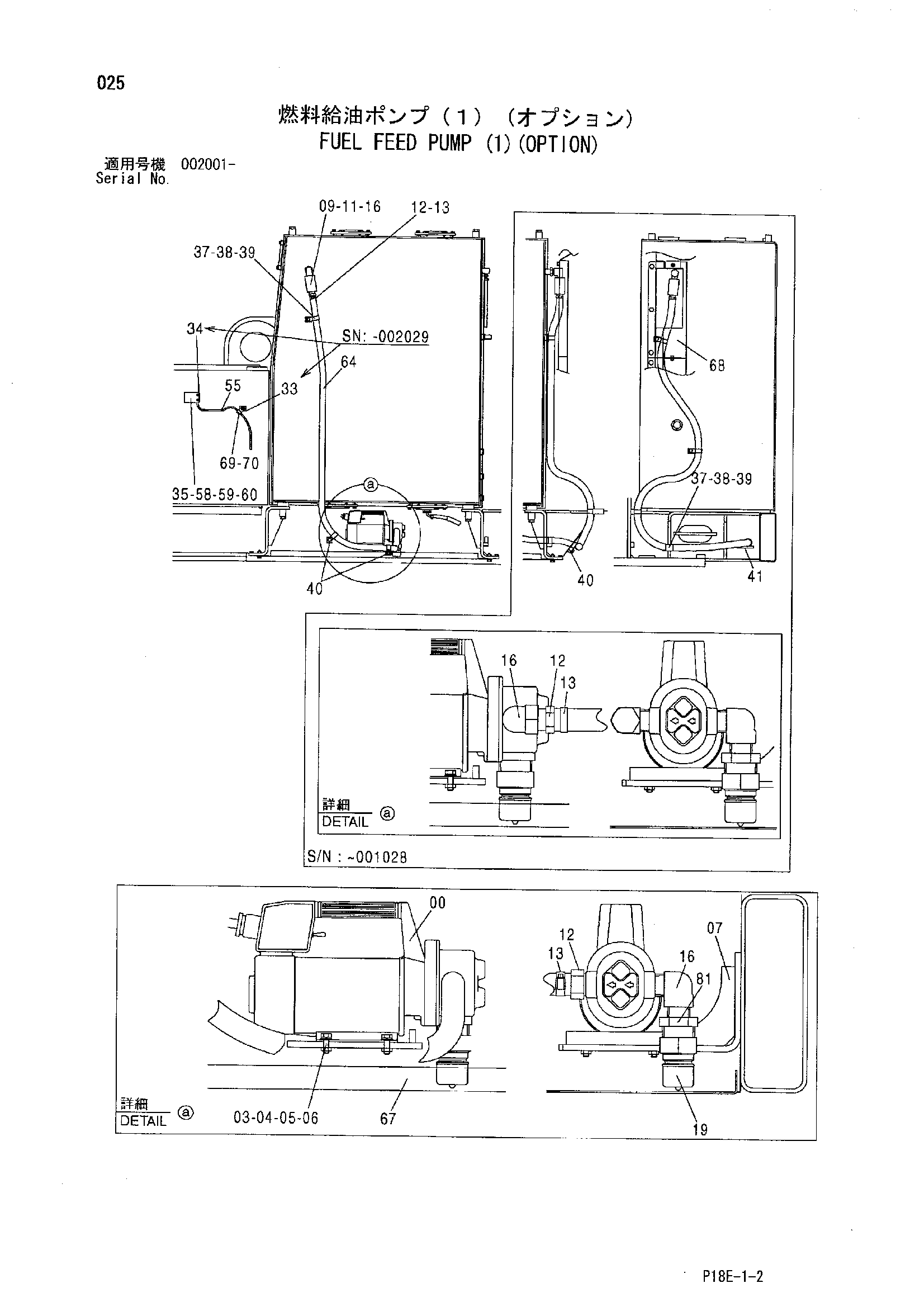

Заводская схема «Топливоподкачивающий насос (1)(дополнительное оборудование)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4233095 | Насос | 1 |
| 03 | J900825 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | M500807 | Гайка | 4 |
| 07 | 8087240 | Кронштейн | 1 |
| 09 | 4217146 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4163096 | Обратный клапан | 1 |
| 12 | 4306050 | Соединение шланг | 2 |
| 13 | 4505243 | Хомут шланга | 2 |
| 16 | 94-0634 | Угловой штуцер | 3 |
| 16 | 94-0634 | Угловой штуцер | 2 |
| 19 | 4306048 | Быстросъёмное устройство | 1 |
| 33 | 9733476 | Седло винта | 1 |
| 34 | 4477007 | Седло винта | 1 |
| 35 | 4330829 | Выключатель | 1 |
| 37 | 4190264 | Зажим | 5 |
| 37 | 4190264 | Зажим | 3 |
| 38 | J901016 | Болт | 4 |
| 38 | J901016 | Болт | 3 |
| 39 | A590910 | Пружинная шайба | 4 |
| 39 | A590910 | Пружинная шайба | 3 |
| 40 | 9733476 | Седло винта | 1 |
| 40 | 9733476 | Седло винта | 2 |
| 41 | 4317333 | Седло винта | 1 |
| 55 | 4469494 | Жгут проводов | 1 |
| 58 | J900616 | Болт | 2 |
| 59 | A590106 | Плоская шайба | 2 |
| 60 | A590906 | Пружинная шайба | 2 |
| 64 | 4470011 | Топливный шланг | 1 |
| 64 | 4484354 | Топливный шланг | 1 |
| 67 | 3094522 | Крышка | 1 |
| 67 | 3099842 | Крышка | 1 |
| 68 | 8087237 | Крышка | 1 |
| 69 | 4190266 | Зажим | 2 |
| 70 | 4190261 | Зажим | 3 |
| 81 | 94-1912 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
