Крыло — HITACHI EX1200-5C

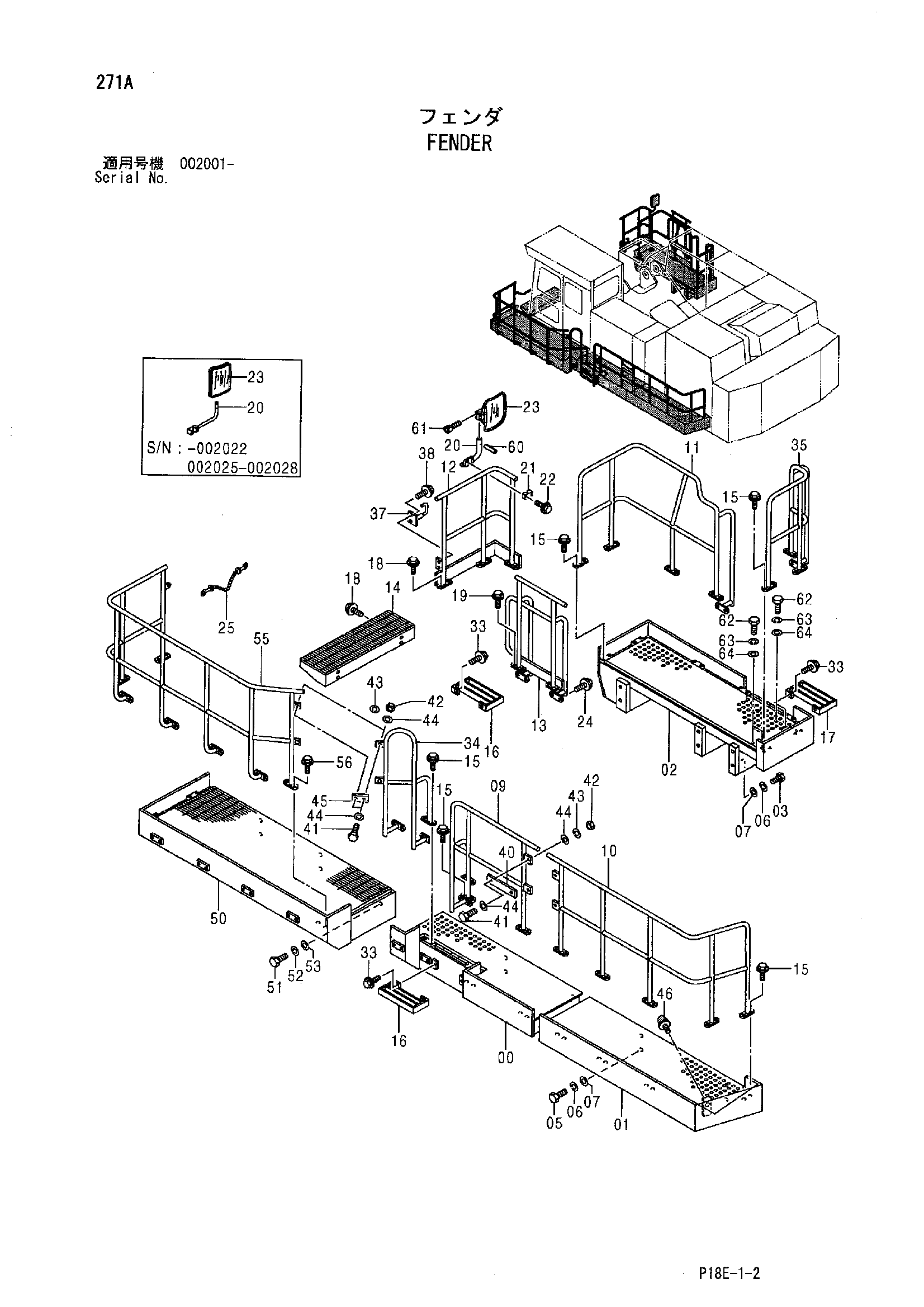

Заводская схема «Крыло» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009068	Крыло	1
01	5009095	Крыло	1
02	5008971	Крыло	1
03	J901655	Болт	6
05	J901640	Болт	14
06	A590916	Пружинная шайба	20
07	4114405	Шайба	20
09	7044859	Поручень	1
10	6022097	Поручень	1
11	6022088	Поручень	1
12	8081035	Поручень	1
13	8081037	Поручень	1
14	7040560	Ступень	1
15	J021245	Болт с шайбой	42
15	J271245 замена: J901245	Болт с шайбой	42
15	J271245 замена: J222012	Болт с шайбой	42
16	8083483	Ступень	2
17	8093341	Ступень	1
18	J021230	Болт с шайбой	10
18	J271230 замена: J901230	Болт с шайбой	10
18	J271230 замена: J222012	Болт с шайбой	10
19	J021235	Болт с шайбой	4
19	J271235 замена: J901235	Болт с шайбой	4
19	J271235 замена: J222012	Болт с шайбой	4
20	8064533	Стойка	1
20	8064533	Стойка	1
20	8096643	Стойка	1
20	8096643	Стойка	1
21	4355757	Хомут	1
22	J010850	Болт с шайбой	2
22	J260850 замена: J900850	Болт с шайбой	2
22	J260850 замена: A590108	Болт с шайбой	2
23	4426821 замена: 4418912	Зеркало	1
23	4426821 замена: 8096643	Зеркало	1
23	4426821 замена: 4144018	Зеркало	1
23	4426821 замена: J780545	Зеркало	1
23	4418912	Зеркало	1
23	4418912	Зеркало	1
24	J021240	Болт с шайбой	4
24	J271240 замена: J901240	Болт с шайбой	4
24	J271240 замена: J222012	Болт с шайбой	4
25	4401490	Цепь	1
33	J021235	Болт с шайбой	6
33	J271235 замена: J901235	Болт с шайбой	6
33	J271235 замена: J222012	Болт с шайбой	6
34	8093357	Поручень	1
35	7044828	Поручень	1
37	8083454	Леадер	1
38	J011025	Болт с шайбой	2
38	J271025 замена: J901025	Болт с шайбой	2
38	J271025 замена: J222010	Болт с шайбой	2
40	4609164	Пластина	2
41	J901235	Болт	8
42	J950012	Гайка	8
43	A590912	Пружинная шайба	8
44	449490	Шайба	16
45	4456106	Пластина	2
46	4204586	Ограничитель	1
50	5008862	Крыло	1
51	J901680	Болт	6
52	A590916	Пружинная шайба	6
53	4114405	Шайба	6
55	7045073	Поручень	1
56	J021245	Болт с шайбой	8
56	J271245 замена: J901245	Болт с шайбой	8
56	J271245 замена: J222012	Болт с шайбой	8
60	4144018	Пружинный штифт	1
60	4144018	Пружинный штифт	1
61	J780545	Болт с внутренним шестигранником	4
61	J780545	Болт с внутренним шестигранником	4
62	J901220	Болт	4
63	A590912	Пружинная шайба	4
64	A590112	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
