Кондиционер (2)[C] — HITACHI EX1200-5C
Заводская схема «Кондиционер (2)[C]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

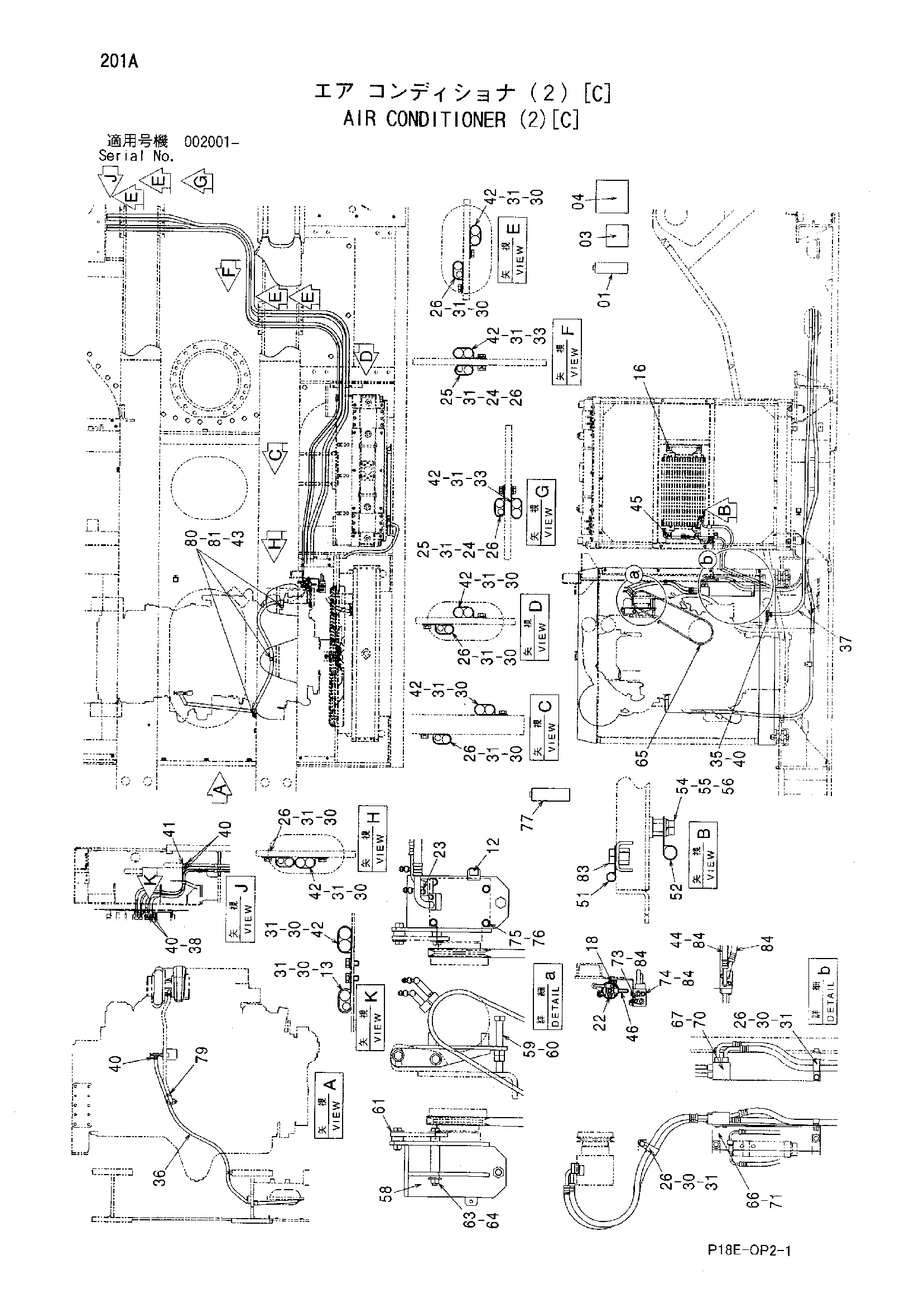

![Схема Кондиционер (2)[C] HITACHI EX1200-5C](/catalog-drawings/e4/e431f080-33e6-4ddd-a868-468a032a186d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4454005 | GAS | 5 |
| 03 | 4235882 | Защитный кожух | 3 |
| 04 | 4235884 | Защитный кожух | 4 |
| 12 | 4351773 | Зажим | 1 |
| 16 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 22 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 23 | J260630 замена: J900630 | Болт с шайбой | 2 |
| 24 | J901035 | Болт | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | 4190266 | Зажим | 13 |
| 30 | J901020 | Болт | 20 |
| 31 | A590910 | Пружинная шайба | 24 |
| 33 | J950010 | Гайка | 2 |
| 35 | 4245743 | Кран | 1 |
| 36 | 4333418 | Водяной шланг | 1 |
| 37 | 4333439 | Водяной шланг | 1 |
| 38 | 4333442 | Водяной шланг | 2 |
| 40 | 4514699 | Хомут шланга | 8 |
| 41 | 4376262 | Соединение трубка | 2 |
| 42 | 4192034 | Зажим | 11 |
| 43 | 4190263 | Зажим | 3 |
| 44 | 4440948 | Шланг радиатора | 1 |
| 45 | 4440633 | Шланг радиатора | 1 |
| 46 | 4440725 | Шланг радиатора | 1 |
| 49 | 4440710 | Шланг радиатора | 1 |
| 51 | 4190261 | Зажим | 1 |
| 52 | 4190253 | Зажим | 1 |
| 54 | J901025 | Болт | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 56 | A590110 | Плоская шайба | 1 |
| 58 | 8100337 | Кронштейн | 1 |
| 59 | J950016 | Гайка | 1 |
| 60 | M261611 | Болт | 1 |
| 61 | J281245 | Болт с шайбой | 1 |
| 61A | J901245 | Болт | 1 |
| 61B | 4249324 | Шайба | 1 |
| 63 | 449490 | Плоская шайба | 2 |
| 64 | J950012 | Гайка | 1 |
| 65 | 4632986 | Ремень V | 1 |
| 66 | 9764183 | Кронштейн | 1 |
| 67 | 3104575 | Блок | 1 |
| 70 | J260816 | Болт с шайбой | 2 |
| 70A | J900816 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J281025 | Болт с шайбой | 2 |
| 71A | J901025 | Болт | 1 |
| 71B | 4486055 | Шайба | 1 |
| 73 | 4632947 | Шланг радиатора | 1 |
| 74 | 4632946 | Шланг радиатора | 1 |
| 75 | A590908 | Пружинная шайба | 4 |
| 76 | J900870 | Болт | 4 |
| 77 | 4422696 | Масляный | 1 |
| 79 | 4289708 | Зажим | 5 |
| 80 | J901020 | Болт | 1 |
| 81 | A590910 | Пружинная шайба | 1 |
| 83 | J271025 | Болт с шайбой | 1 |
| 83A | J901025 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | J260630 | Болт с шайбой | 4 |
| 84A | J900630 | Болт | 1 |
| 84B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
